瓶盖铝箔插装输送一体设备结构设计

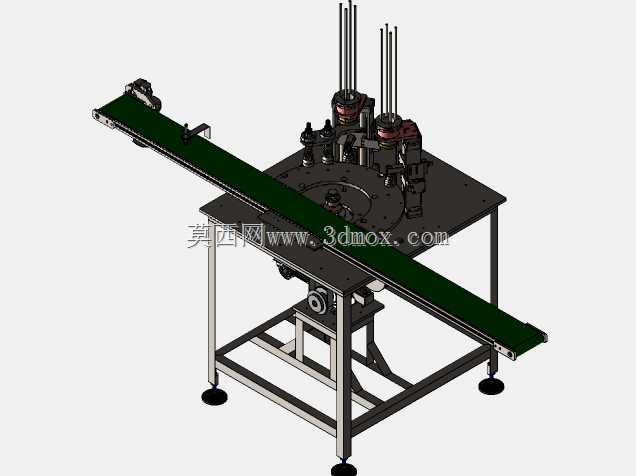

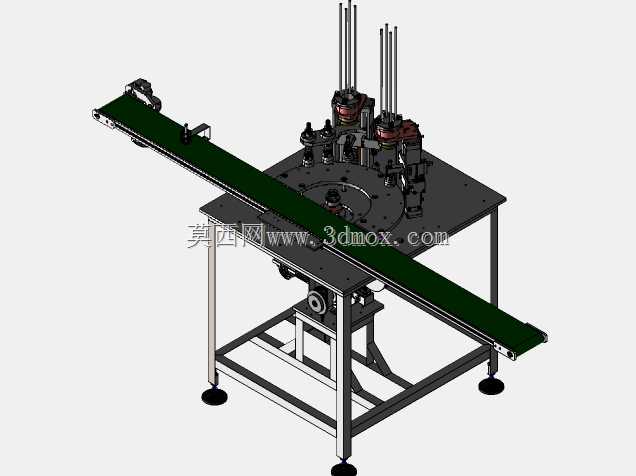

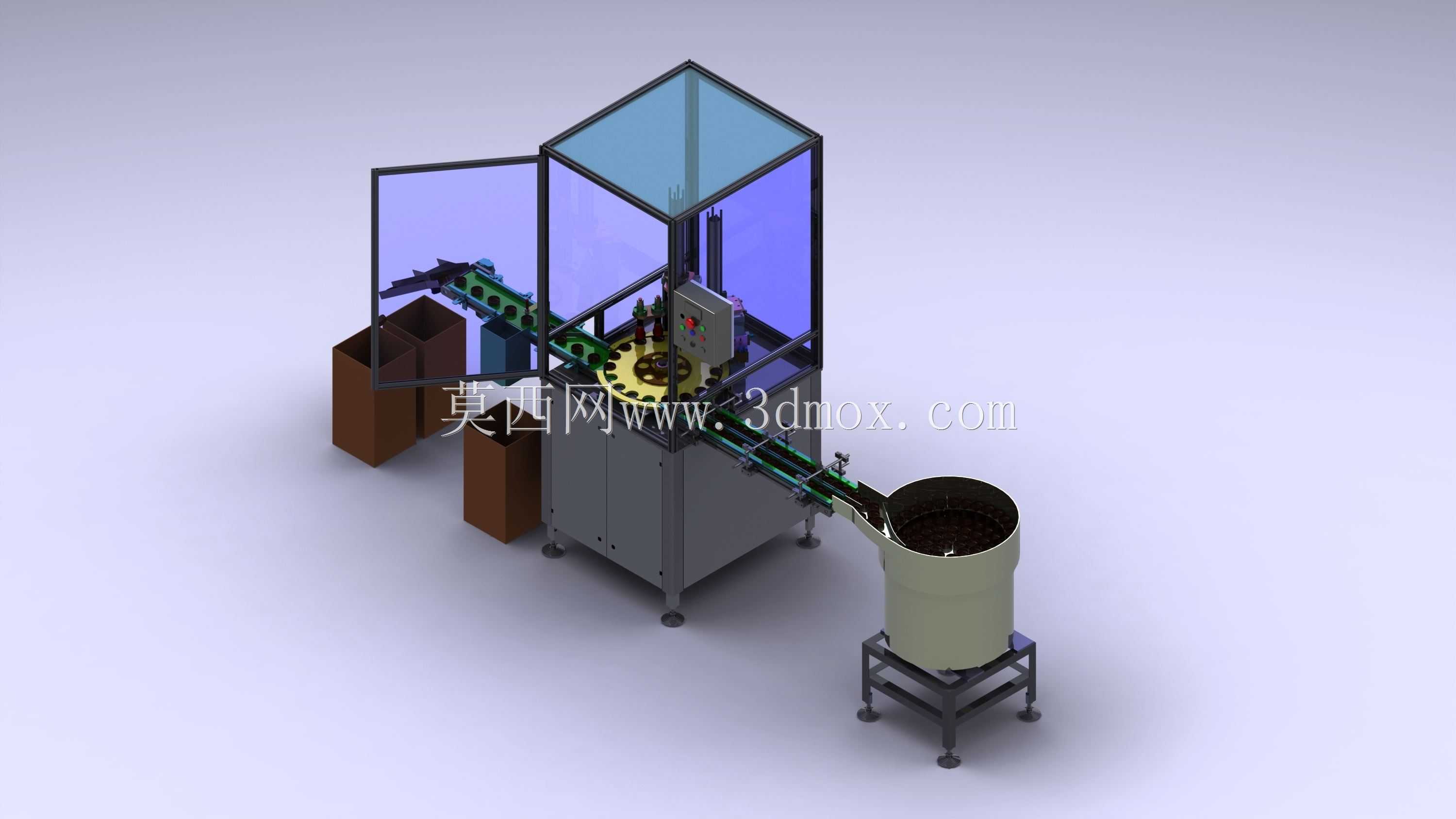

　　在医药、食品瓶装包装生产线的前段工序里，瓶盖内铝箔垫片的精准插装是直接影响后续封口密封性的核心环节，这套设备正是针对该工序开发的专机，整合了多工位上料、转盘分度作业、在线输送衔接的完整功能，可直接对接现有瓶装生产线的理盖、旋盖工位，无需额外增设中转接驳机构。从结构布局来看，设备采用方管焊接机架作为整体承载基础，底部配置可调脚杯，可适配车间地面不平整的安装场景，安装时需预留输送线两端的接驳空间，机架上方的作业台面采用钢板加工，平面度控制在0.1mm/m范围内，保证转盘、插装工位、输送机构的安装基准统一。横跨台面布置的绿色皮带输送线承担瓶盖的进料与出料输送功能，线体高度与台面作业工位匹配，皮带两侧设置导向挡边，

　　避免瓶盖输送过程中偏移卡料，线体驱动端配置调速电机，可根据前端理盖机的出料速度匹配输送节拍，线体两端延伸出台面范围，方便与上下游设备对接。台面中心设置多工位分度转盘，转盘周边均匀布置多个定位治具，治具型腔与待加工瓶盖的外形尺寸匹配，可实现瓶盖的精准定位，转盘采用间歇分度机构驱动，每次旋转角度对应一个工位的位移，保证每个工位停留时的位置重复精度满足插装动作要求。转盘上方对称布置两组插装执行机构，每组机构配套独立的铝箔料仓，料仓采用竖置导杆结构，可堆叠存放整叠铝箔垫片，料仓底部设置分料机构，每次动作仅分离出单片铝箔，再通过插装压头将铝箔精准压入下方定位治具内的瓶盖中，双组插装机构的设计可在转盘单次分度周期内完成两次插装作业，

　　相比单工位结构直接提升一倍的作业效率。设备的传动系统全部布置在台面下方的机架空间内，分度机构、输送线驱动、插装机构的动力传递通过同步轮、传动轴实现，所有传动部位均设置防护盖板，避免车间粉尘、杂物落入传动副造成磨损，同时也能防止运维人员误触运动部件。从安装边界来看，设备整体占地长度随输送线延伸长度确定，宽度以机架外轮廓为界，高度方向需预留料仓上方的补料操作空间，安装时需保证设备水平度，避免转盘转动时出现偏载卡顿。在实际生产应用中，这套设备可适配不同直径规格的瓶盖加工，更换对应尺寸的治具与分料头即可快速完成换型，换型时间控制在30分钟以内，适配中小批量多规格的瓶装生产需求。插装过程中，压头的下压行程可通过调节螺母微调，

　　保证铝箔完全压入瓶盖内的卡槽位置，不会出现翘边、漏装的问题，相比人工插装的方式，不仅效率提升数倍，还能避免人工操作带来的铝箔污染、装偏漏装等质量问题。设备的气路、线路全部沿机架型材内部布置，台面仅露出执行元件的接头，整体布线规整，方便日常运维排查故障，气路端配置调压阀与压力传感器，当供气压力不足时设备会自动停机报警，避免气压不足导致插装不到位的次品流出。在结构设计阶段，重点考虑了运动部件的动平衡，转盘转动时的惯量与分度机构的输出扭矩匹配，插装压头的导向采用直线轴承配合导柱，保证下压动作的同轴度，避免压头偏斜刮伤瓶盖内壁。输送线的皮带张紧机构设置在驱动端，可快速调整皮带张紧度，避免长期运行后皮带打滑影响输送精度。机架底部的脚杯调节范围为±20mm，可适配不同高度的上下游生产线接驳，无需额外垫高设备。
