1-3mm薄板加工用双辊轧制成型设备结构

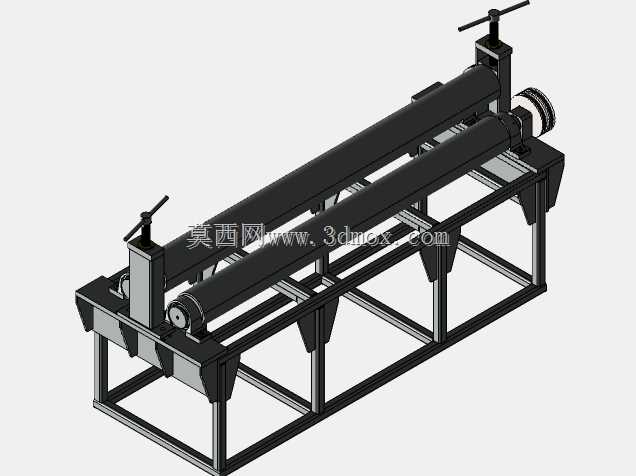

　　在金属板材加工的中小批量生产场景里，这类双辊结构的薄板轧制设备，常被安置在钣金加工、五金制品生产的前段工序工位，主要承担1mm至3mm厚度范围内金属薄板的压延、校平、厚度精整作业，适配普通冷轧钢板、铝板、镀锌板等常见塑性金属板材的加工需求，相比大型工业连轧生产线，这类设备占地更小，适配多品种小批量的柔性生产需求，不需要配套复杂的连轧输送线，单机即可完成进料到出料的整段压制作业。从结构设计逻辑来看，设备主体采用型钢焊接的框架式底座，所有支撑腿之间通过横向、斜向的型钢拉筋做刚性连接，避免辊轴高速压制作业时底座出现共振偏移，框架上的辊轴安装座采用螺栓可调式固定结构，方便后期根据辊面磨损情况调整平行度，也能适配不同压下量的作业需求。

　　两根平行布置的压延辊作为核心作业部件，辊面采用精加工的硬质合金镀层处理，表面粗糙度控制在Ra0.8以内，避免压制过程中在薄板表面留下压痕、划伤，辊轴的一端通过联轴器与驱动电机直连，省去了中间皮带传动的打滑损耗，传动效率更高，也能保证两根辊的线速度同步，防止板材进料时出现跑偏、褶皱问题。设备顶部设置的手轮调节机构，通过梯形丝杠带动上辊的轴承座做垂直方向的升降，梯形丝杠自带自锁特性，调整到目标压下量后不会因为轧制反力出现回退，手轮旁预留了刻度标识，操作人员可以根据目标板材厚度快速调整辊缝间隙，不需要反复试料校准，能有效减少换规格时的调机时间。从安装边界来看，设备整体为长条形卧式布局，长度方向根据常规加工板材的幅宽设计，

　　适配常见的1米幅宽薄板进料，宽度方向不超过1.5米，设备底部预留了地脚螺栓安装孔，可以直接固定在硬化的车间水泥地面上，不需要额外做混凝土基础，安装调试周期短，搬迁移位也比较方便。进料端和出料端都预留了辅助托料架的安装接口，用户可以根据自身加工需求搭配简易的托料辊道，减少操作人员托举长板材的劳动强度，也能避免板材因为自重下垂导致的进料角度偏差，影响最终的轧制厚度精度。设备的驱动电机布置在辊组的一端，电机安装座同样采用可调式结构，方便后期调整联轴器的同轴度，减少传动过程中的振动和轴承磨损，电机外侧设置了安全防护罩，避免操作人员误触转动部件引发安全事故。在实际使用场景中，这类设备除了基础的板材压延减厚作业，还可以通过更换带纹路的辊面，

　　完成薄板表面的压花、校平作业，适配装饰板材、五金冲压坯料的前期预处理需求，相比多辊矫平机，双辊结构的维护成本更低，日常只需要定期给轴承加注润滑脂、检查辊面磨损情况即可，不需要复杂的辊系精度校准，对小型加工车间的运维能力要求更低。设计过程中特意将辊轴的支撑跨距做了优化，在保证辊组刚性的前提下，尽可能缩小支撑点之间的距离，减少压制过程中辊轴的绕度变形，保证整幅板材宽度方向的厚度公差控制在0.05mm以内，满足后续冲压、折弯工序的坯料精度要求。设备的整体框架做了喷丸防锈处理，表面喷涂耐磨的工业漆，适配车间内多油污、多粉尘的作业环境，长时间使用也不会出现漆面脱落、框架锈蚀的问题。所有的转动部位都设置了对应的润滑注油点，日常运维时不需要拆解设备即可完成润滑保养，降低了设备的长期使用成本。
