工业级螺杆式冷水制冷机组结构设计

　　这套撬装集成的制冷机组，核心面向工业生产环节的工艺冷却需求，常见应用场景涵盖注塑成型模具恒温、化工反应釜夹套降温、电镀槽液温度控制、精密机床主轴冷却以及食品加工速冻线预冷等工况，能持续输出稳定温度的低温冷冻水，保障生产工艺对温度精度的要求，避免因温度波动导致产品良率下降、设备过热损坏等问题。

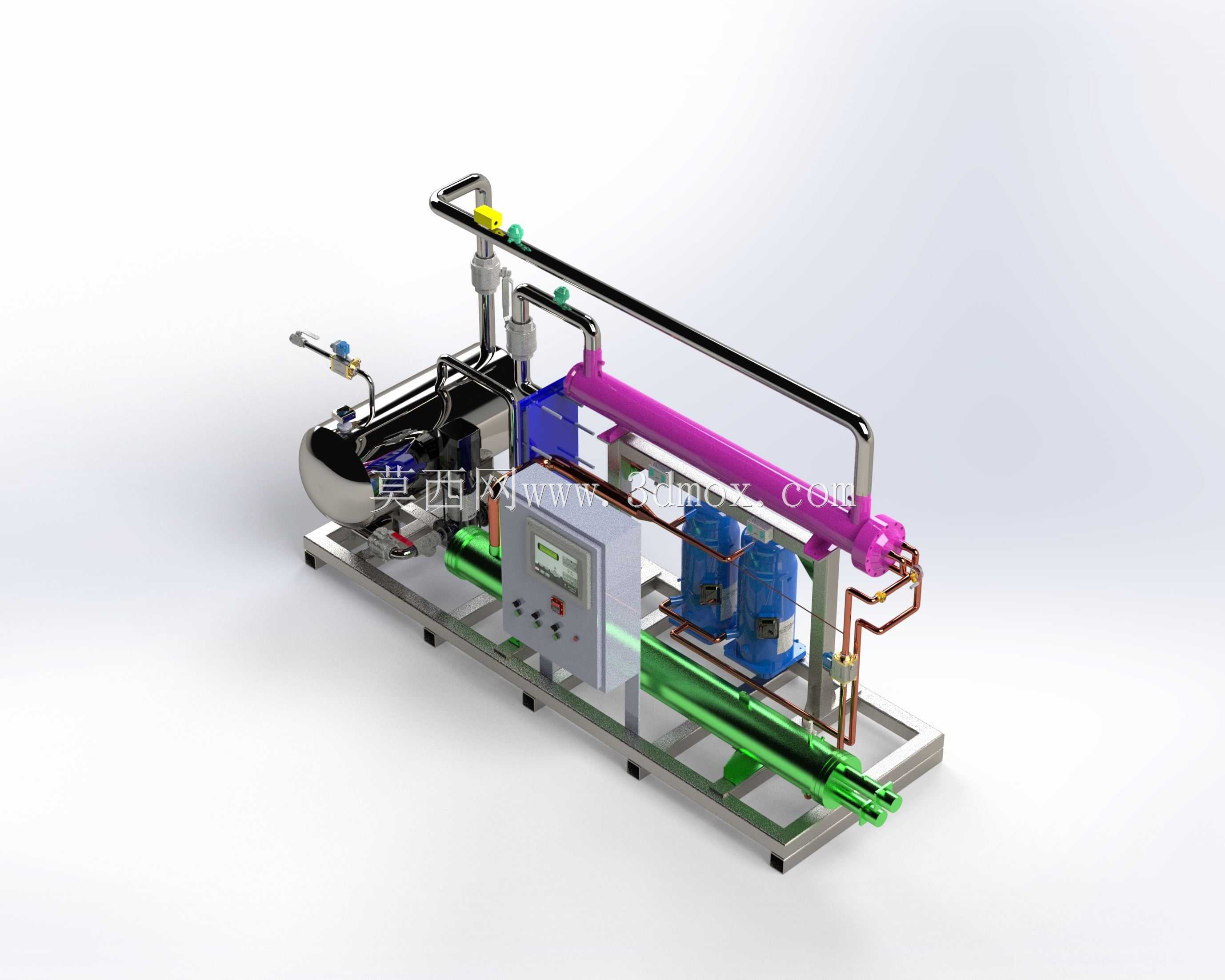

　　从结构设计逻辑来看，整套设备采用一体化撬装底座集成方案，将核心制冷部件全部整合在同一型钢焊接底座上，无需现场拆分组装管路与电路，到场后仅需对接进出水口、电源即可投入使用，大幅降低现场安装的施工周期与对接难度。底座采用加厚矩形型钢焊接成型，底部预留叉车孔位与地脚安装孔，既满足短距离转运的叉装需求，也可通过膨胀螺栓与地面基础固定，抵消设备运行时的振动偏移，安装边界需预留周边不小于800mm的检修通道，尤其是电控柜正面、换热器端盖位置需预留足够的抽管检修空间，避免后期维护时无法拆解部件。

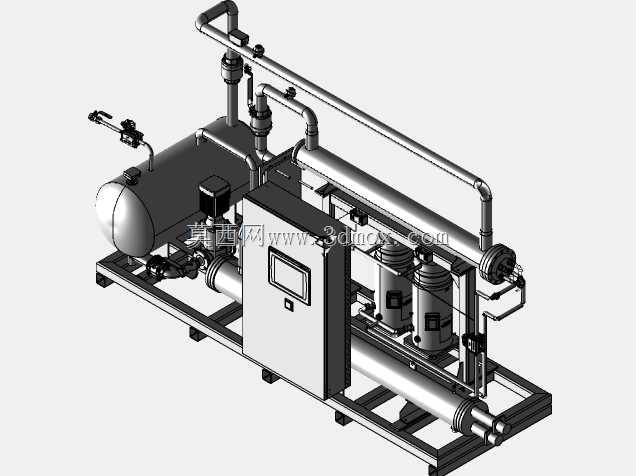

　　核心功能模块的布局经过多轮优化，卧式气液分离器布置在撬体左侧，大容积的罐体设计可有效分离压缩机回气中的液态冷媒，避免压缩机产生液击故障，罐体上集成的安全阀、压力表接口均采用标准法兰对接，便于后期校验更换。双螺杆压缩机布置在撬体中部靠后位置，配套的油分离器、油过滤器直接就近安装在压缩机排气侧，缩短高温高压冷媒的管路长度，减少管路压损。管壳式换热器横向布置在撬体右侧，分为蒸发器与冷凝器两个腔体，筒体采用无缝钢管卷制，内部换热管采用高效紫铜管，折流板间距经过流场仿真优化，既保证换热效率，也控制冷媒侧与水侧的压降在合理区间。

　　管路布局遵循“短顺少弯”的工程原则，冷媒管路全部采用无缝不锈钢管焊接，弯头采用大曲率半径冲压弯头，减少冷媒流动阻力，管路支架采用减震管卡与底座连接，避免压缩机运行时的振动传递到管路引发焊缝开裂。所有管路的低点均预留排污阀接口，高点预留排气阀接口，方便调试阶段的系统排气与后期维护时的冷媒回收、污物清理。电控柜采用壁挂式安装在撬体前侧中部，柜内预留PLC控制模块、接触器、热继电器的安装位，面板嵌入触控显示屏，可实时显示进出水温度、冷媒高低压、压缩机运行电流等参数，同时预留远程通讯接口，可接入工厂的中央控制系统实现远程启停与参数调整。

　　设备的外形尺寸控制充分考虑标准集装箱运输要求，整体宽度不超过2.2米，高度不超过2.3米，长度根据制冷量大小匹配不同规格的筒体长度，单撬重量控制在常规叉车的额定载重范围内，方便厂区内转运与跨区域物流运输。在细节设计上，所有外露的旋转部件、高温管路均加装防护壳与保温层，既避免人员误碰烫伤，也减少冷量、热量的无效损耗，保温层外采用铝皮包裹，适应车间多粉尘、多油污的使用环境，便于日常清洁擦拭。整套结构在建模时充分考虑了部件的干涉检查，所有法兰对接位置、螺栓拆装空间均预留足够操作余量，不会出现后期装配时工具无法伸入的问题，管路的走向也避开了电控柜的散热风口，避免高温管路烘烤柜体影响柜内电气元件的使用寿命。
