以太网用RJ45网络插孔结构设计

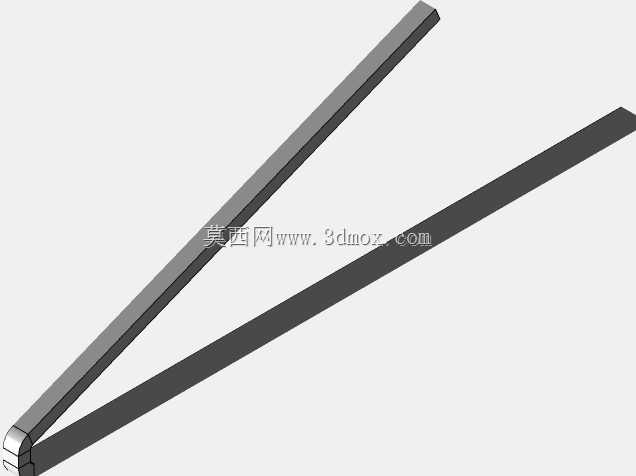

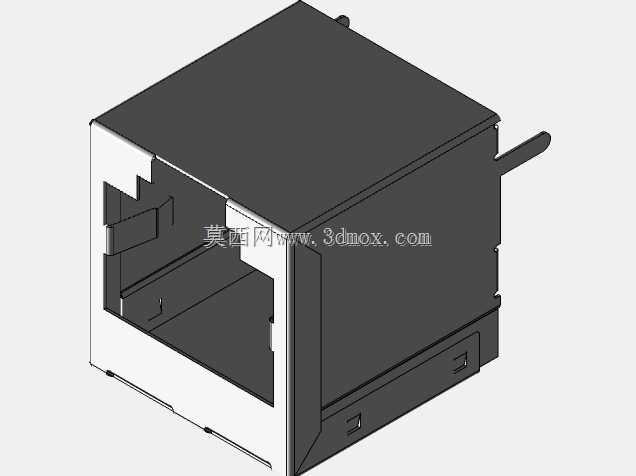

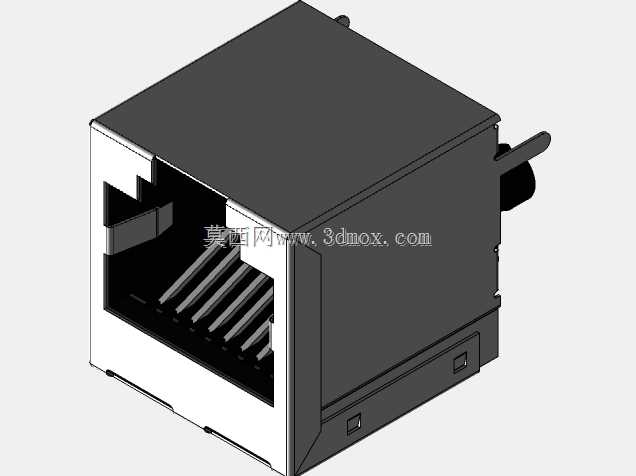

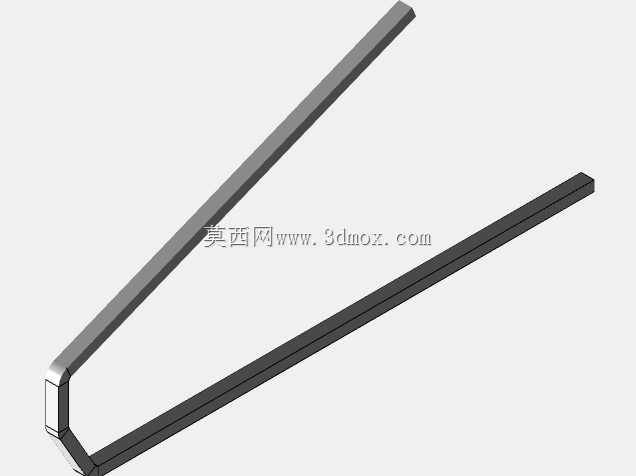

这款RJ45网络插孔是以太网通讯链路中核心的板端连接部件，广泛应用于工业交换机、商用路由器、服务器主板、工控终端、网络安防设备等各类需要有线网络接入的电子设备中，承担着网线物理连接、信号稳定传输的关键作用，是有线局域网搭建场景里不可或缺的基础连接组件。在实际使用场景中，该插孔可与标准水晶头实现快速插拔对接，能够适配百兆、千兆等不同速率的以太网传输需求，内部的接触弹片采用错位排布设计，每根弹片对应网线的一根芯线，插拔过程中可保证与水晶头金片充分贴合接触，降低接触电阻带来的信号损耗，同时弹片自带的弹性结构可耐受上千次重复插拔，满足设备长期使用的连接可靠性要求。从设计思路来看，这款插孔采用立方体封闭式外壳结构，外壳主体做了屏蔽设计，可有效阻隔外界电磁信号对网络传输的干扰，避免出现信号丢包、传输速率下降的问题；插孔前端设置了导向倒角，方便用户在盲插场景下快速对准接口，无需刻意调整水晶头角度即可顺利插入；侧面预留的固定凸柱与定位卡扣，可在PCB板焊接装配时实现快速定位，防止波峰焊过程中部件偏移，同时卡扣结构可在设备组装后将插孔牢牢固定在设备面板与PCB之间，避免网线插拔时的外力导致插孔松动移位。在安装边界方面，这款插孔的外形尺寸完全遵循通用RJ45接口的行业安装规范，可直接适配标准的面板开孔尺寸，引脚排布符合常规PCB焊盘设计标准，无需额外定制安装位即可直接替换同规格的常规网络插孔；插孔尾部的引脚长度经过精准核算，既可以保证焊接时与PCB焊盘充分浸润，又不会出现引脚过长顶碰板上其他元器件的问题，外壳侧面的弹片接地脚可直接连接PCB接地层，进一步强化屏蔽效果。在功能特性上，插孔内部设置了防呆结构，可避免水晶头反插损坏内部弹片，部分结构预留的指示灯安装位可配套网络状态指示灯，直观展示网络连接与数据传输状态，整体结构紧凑，占用板上空间小，可满足高密度网口布置的设备设计需求，无论是消费级网络设备还是工业级通讯终端，都能通过这款插孔实现稳定的有线网络连接，保障数据传输的稳定性与可靠性。
