C1-4系列直插线绕电阻结构设计

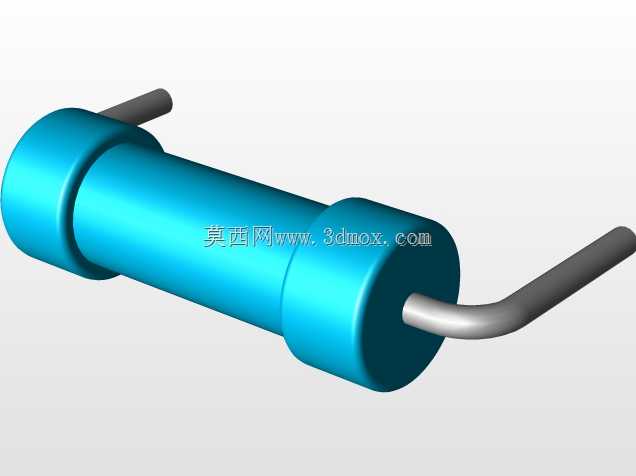

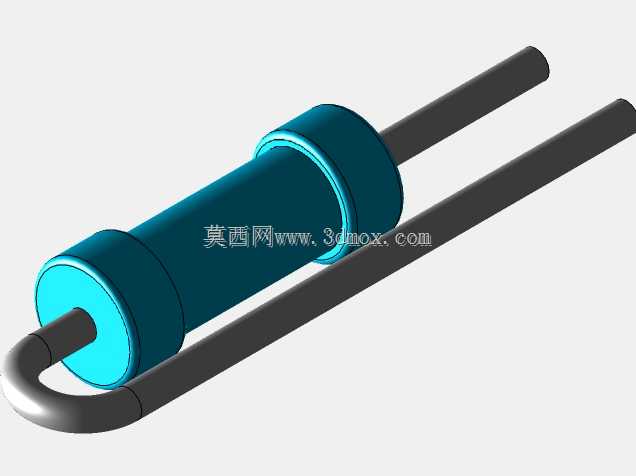

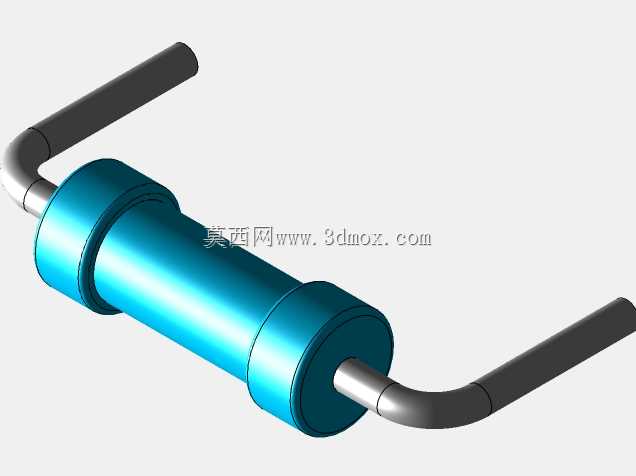

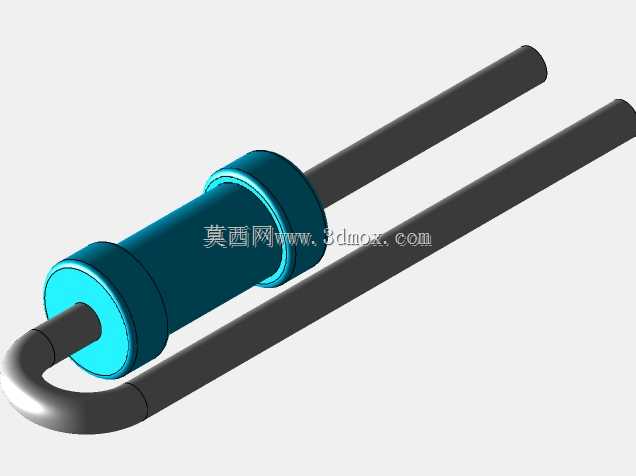

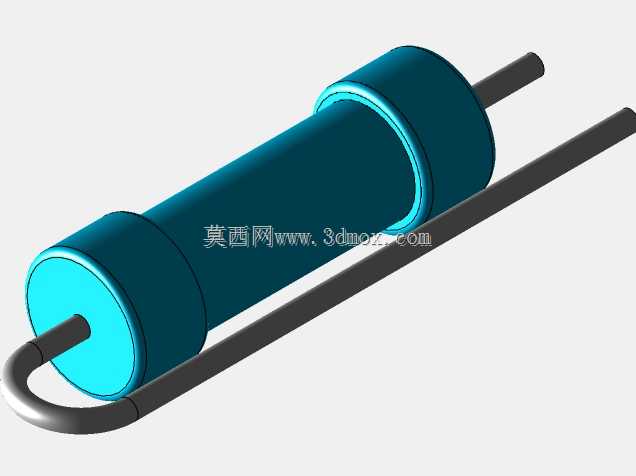

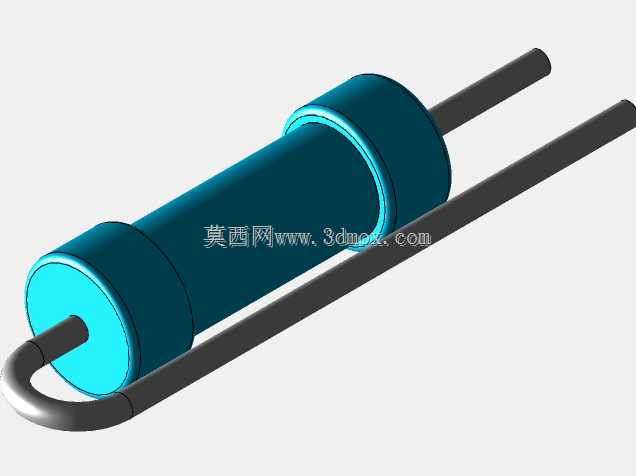

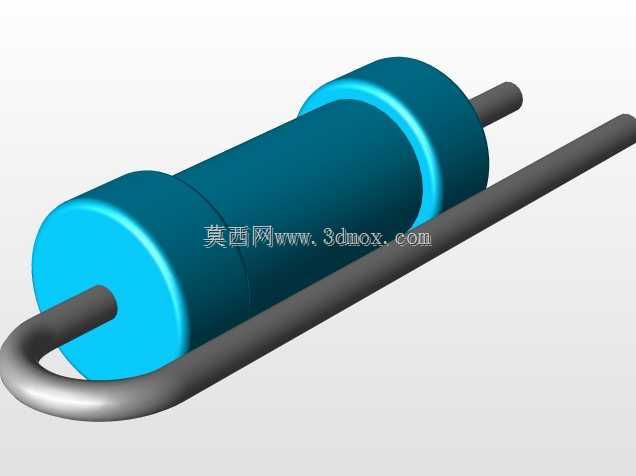

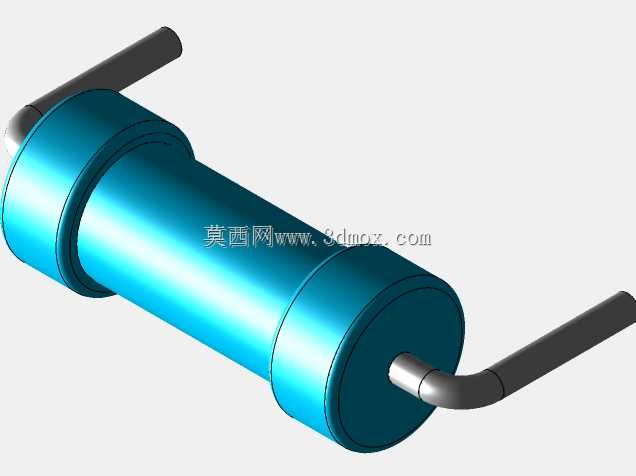

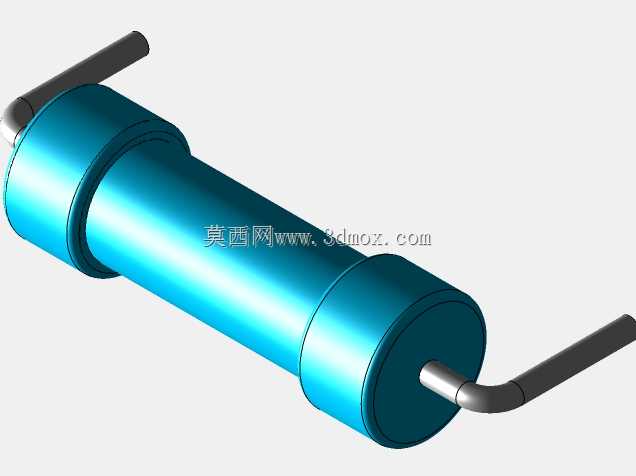

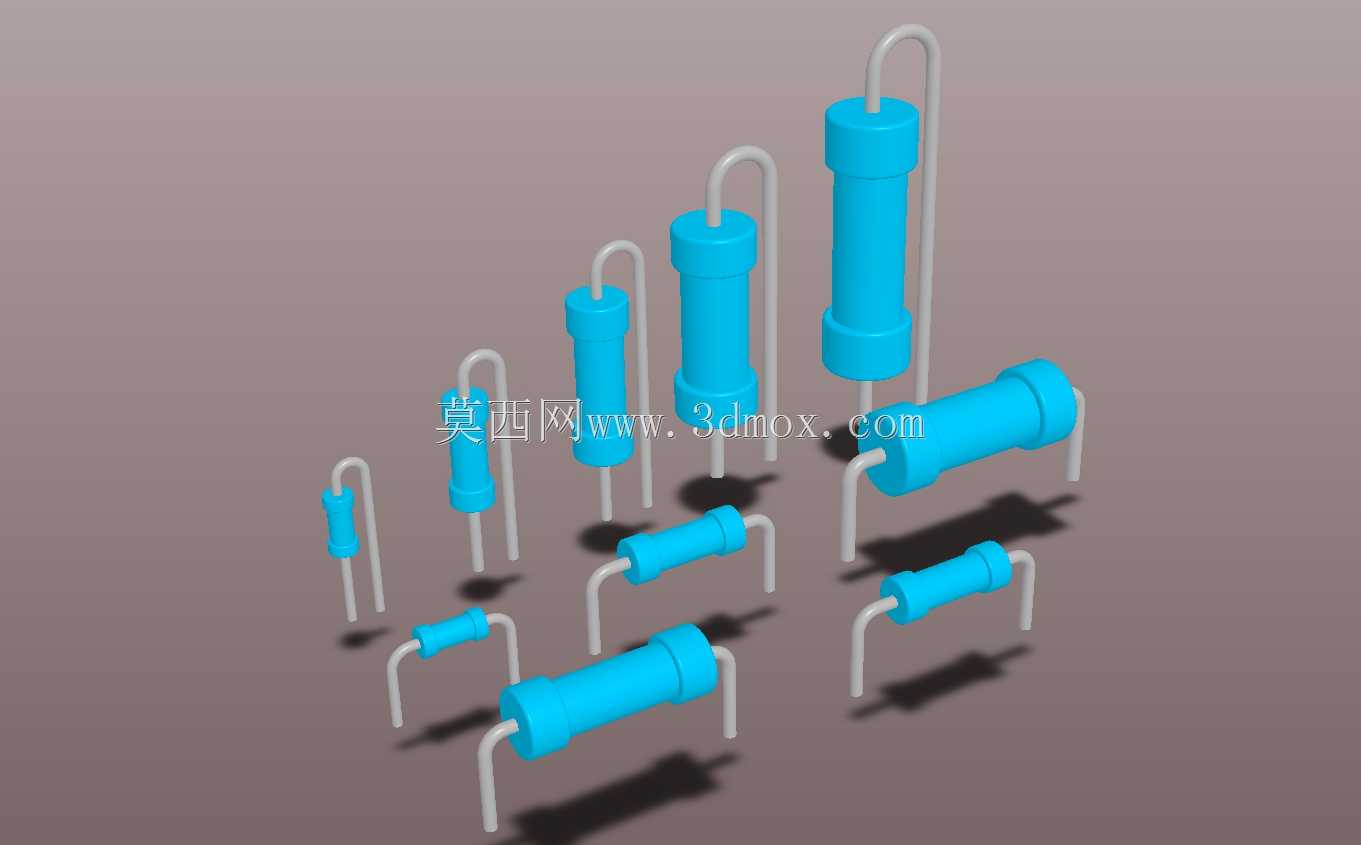

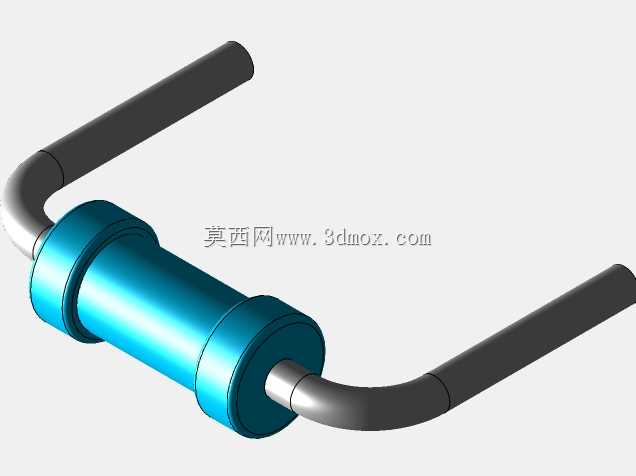

电子插件装配环节里，轴向引线电阻的引脚共面度偏差、本体与引脚结合处应力集中，一直是波峰焊后虚焊、引脚断裂的高发诱因，这套C1-4系列线电阻的结构设计，完全围绕插件加工的适配需求做了细节调整。不同功率规格的电阻本体长度、直径做了梯度区分，没有沿用统一的本体比例，小功率规格的本体做了收窄处理，适配高密度PCB板的插件间距，避免相邻电阻本体贴靠导致的焊锡桥接。引脚与本体的结合处没有做直角硬过渡，而是留了微小的圆弧过渡区，能抵消插件时引脚弯折产生的内应力，不会出现引脚从本体端帽处脱落的问题。引线的伸出长度做了统一管控，不管是立式安装还是卧式卧装，引脚露出PCB板面的长度都能匹配现有自动插件机的送料轨道尺寸，不需要二次剪脚就能直接上生产线。本体的圆柱面做了细微的磨砂质感处理，不是光滑的亮面，套色打标时油墨附着力更强，不会因为过波峰焊的高温导致标识脱落。不同功率规格的电阻，端帽压接的深度也做了差异化设计，大功率规格的端帽压入本体的深度更深，能承受更大的引脚弯折力矩，转运过程中哪怕引脚受外力磕碰，端帽也不会和陶瓷本体松脱。卧式安装的电阻本体底部和PCB板面的间隙留了0.3mm的空隙，过焊时助焊剂挥发的气体能顺利排出，不会在本体底部形成助焊剂残留堆积，也能避免电阻本体直接贴板导致的散热不畅。立式安装的电阻顶端引线做了统一的弯折弧度，没有尖锐的折角，自动插件机的抓料吸盘不会被引线勾挂，上料过程的卡料率能降到极低。所有规格的电阻本体圆柱度公差控制在0.05mm以内，编带包装时不会出现本体卡滞在载带孔位里的情况，适配高速贴片机的插件节拍。端帽和陶瓷本体的配合公差选了轻微过盈配合，压装时不会出现端帽压裂陶瓷本体的问题，同时长期在高低温交变环境下工作，端帽也不会因为热胀冷缩出现松脱。引线的材质选用了镀锡铜包钢线，既有足够的刚性保证插件时能顺利穿过PCB孔位，又有不错的可焊性，过波峰焊时焊锡能顺着引脚爬升1-2mm，形成饱满的焊点。不同功率规格的电阻重量差控制在合理区间，编带时的载带张力不需要频繁调整，能适配不同规格电阻的连续上料生产。
