重型车辆底盘承载地板与抗扭杆件结构

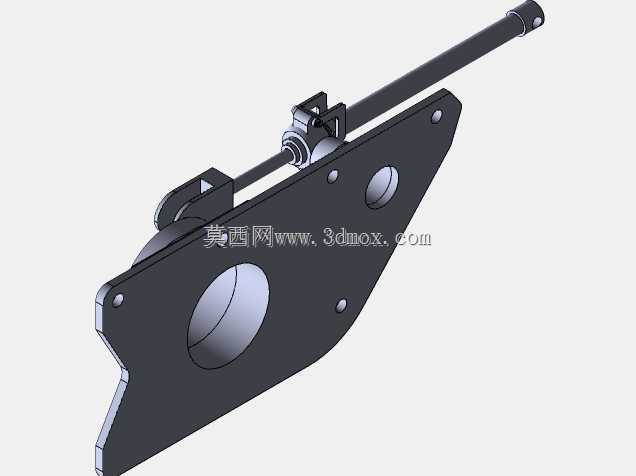

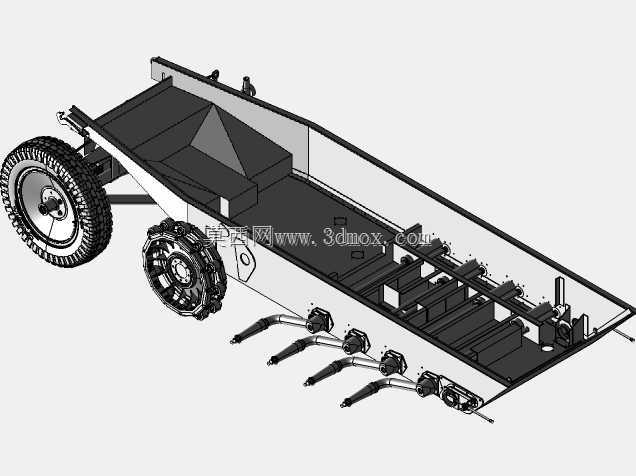

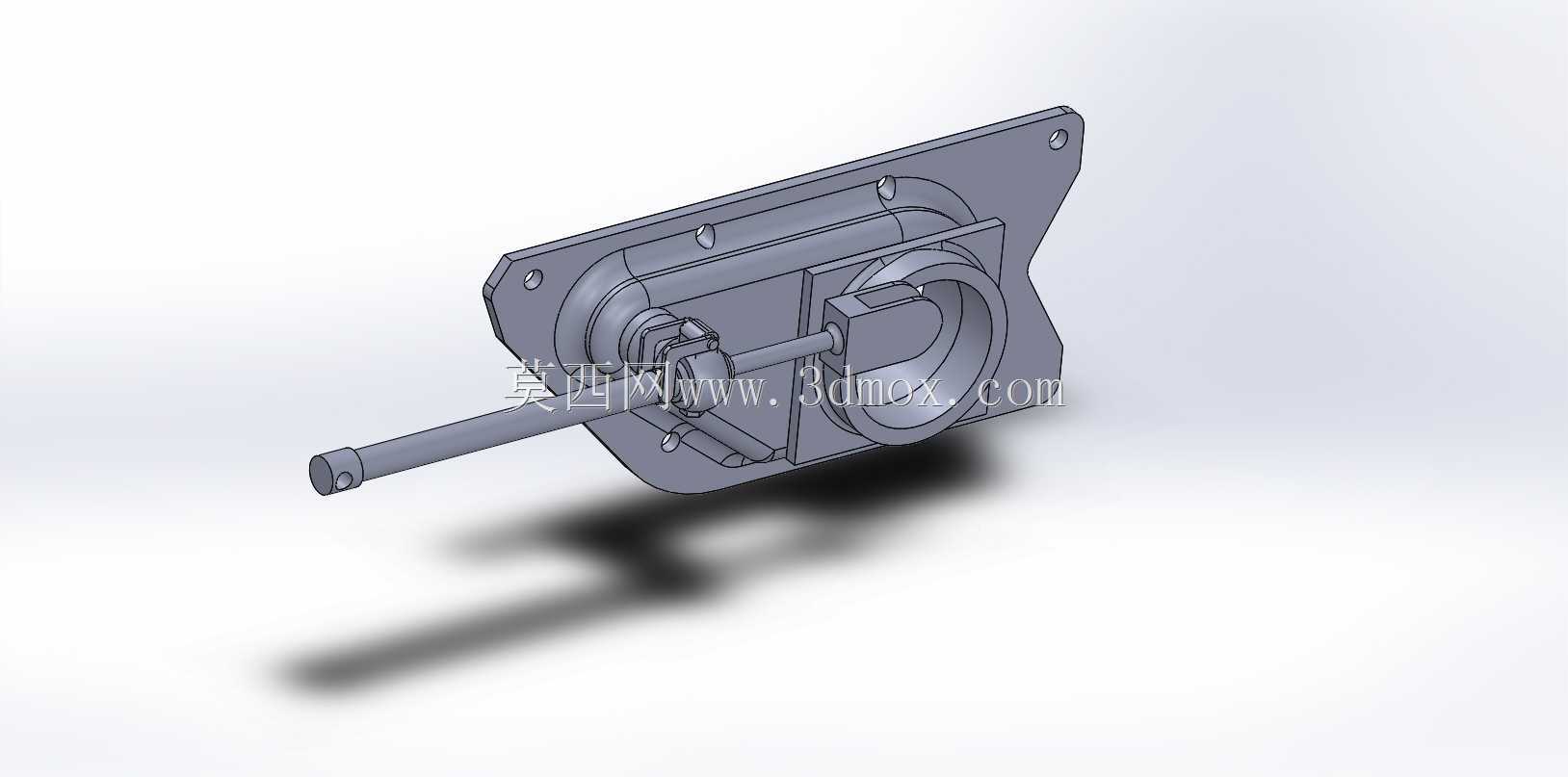

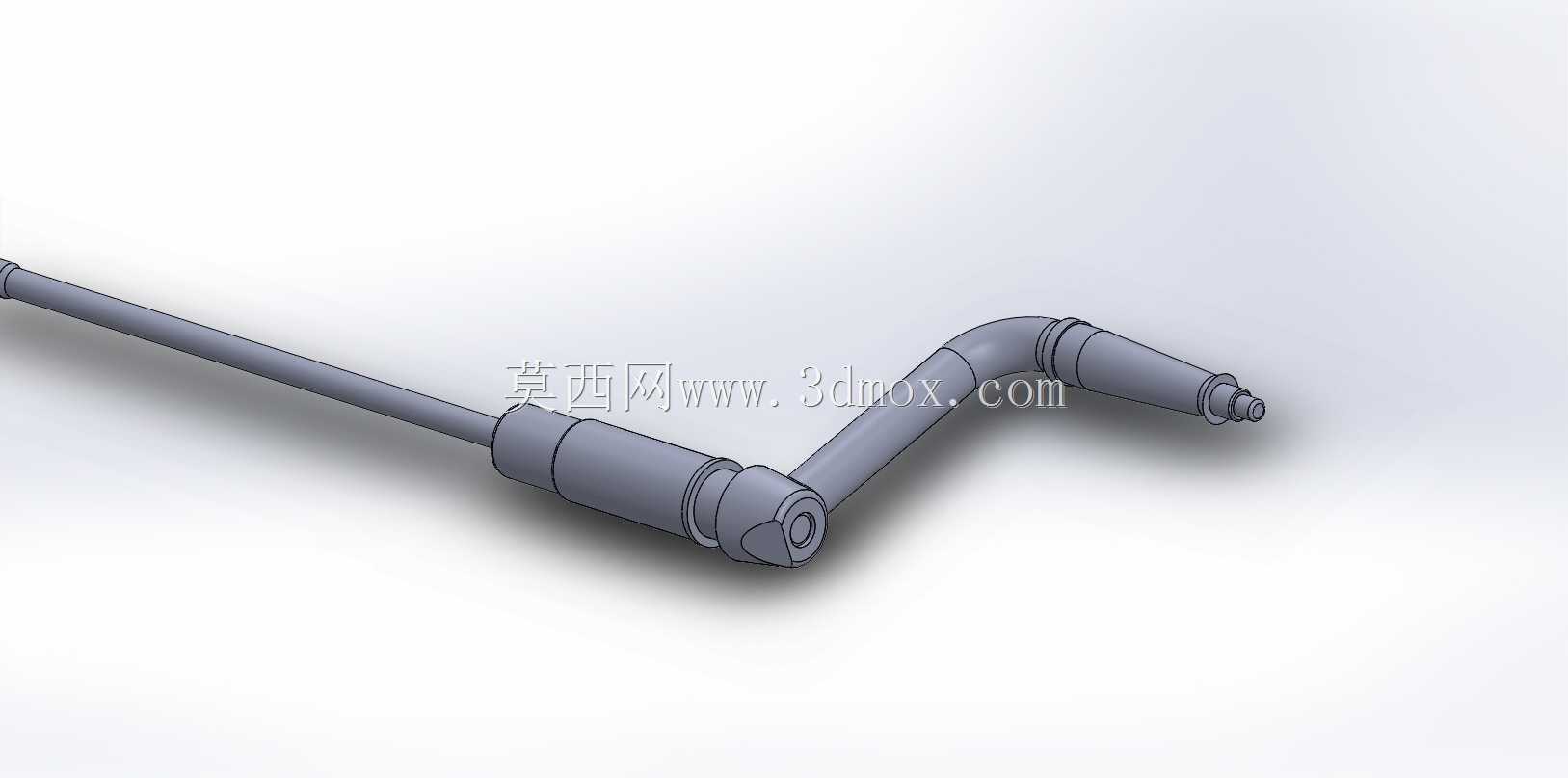

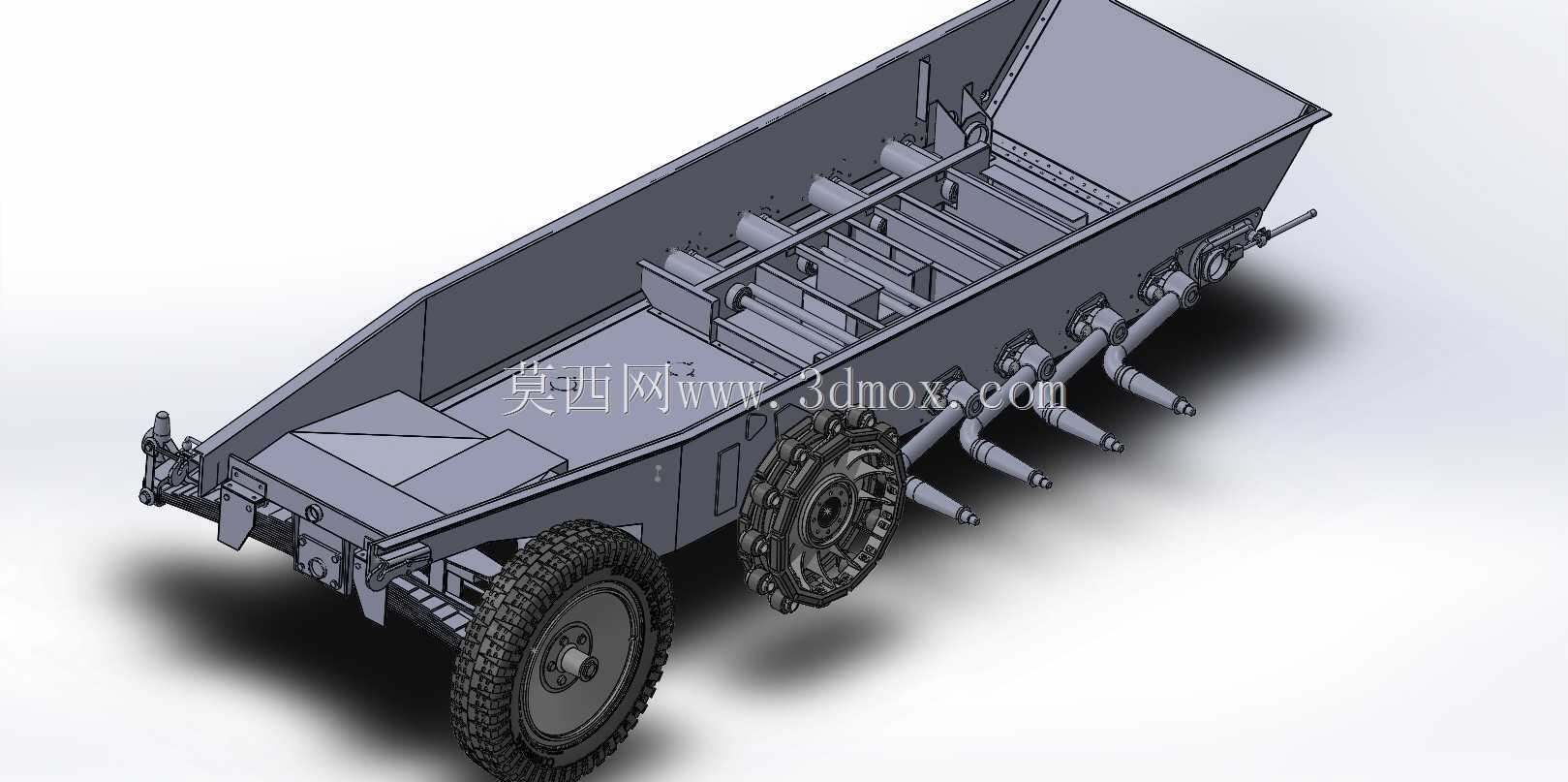

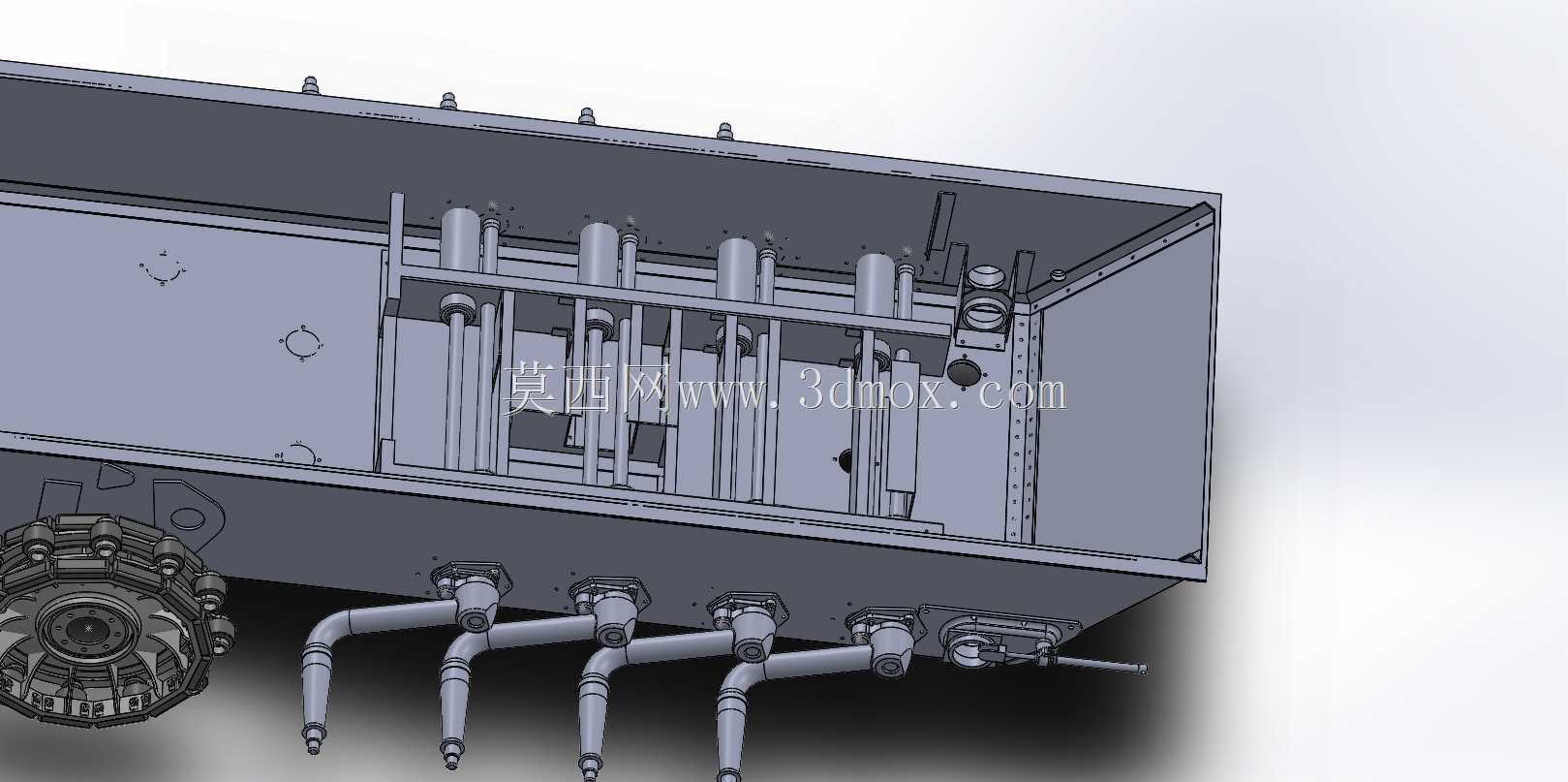

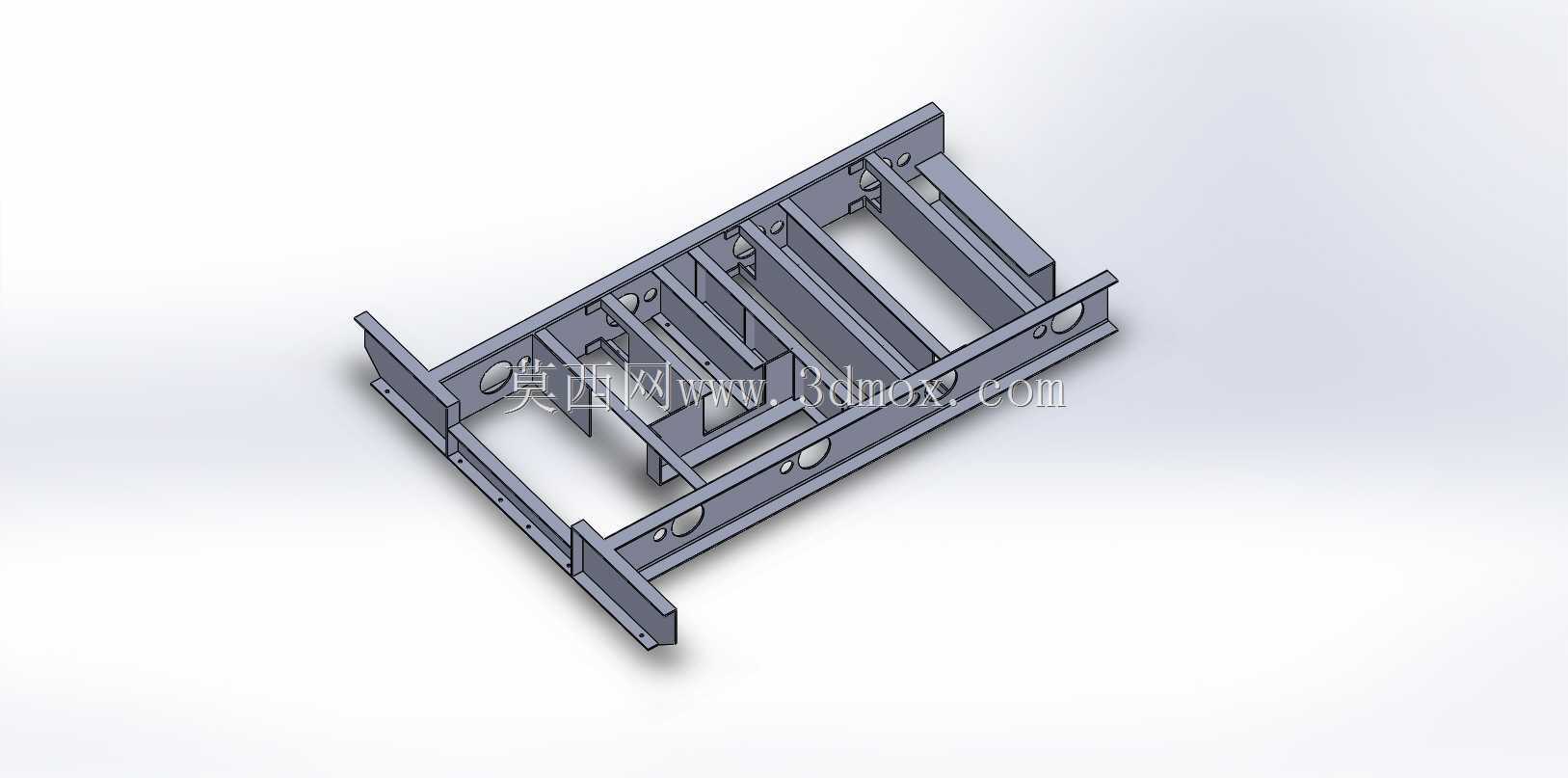

该结构主要应用于重型特种越野车辆的底盘承载系统，作为车架下部的核心承载与传力部件，直接承担上装设备、载荷的重量传递，同时通过扭杆结构抵消复杂路况下车架产生的扭转形变，避免车架主体出现应力集中导致的结构开裂，适配非铺装路面、野外作业等恶劣通行场景，保障车辆在颠簸、侧倾工况下的结构完整性。从实际用途来看，该地板组件一方面作为底盘下部的封闭承载面，为车载管路、阀组提供稳定的安装依托，避免行驶过程中碎石、泥水对管路部件的直接冲击，另一方面集成的扭杆结构与行走端的轮边驱动机构直接衔接，将路面传递的冲击载荷通过扭杆的弹性形变进行缓冲卸力，配合悬架系统提升整车的行驶平顺性，减少刚性冲击对车载精密设备的损伤。在功能特性上，该结构采用箱型承载框架设计，地板主体采用加厚板材冲压成型，边缘设置翻边结构与车架纵梁通过螺栓组刚性连接，扭杆组件沿车架横向布置，两端通过连接座与轮边支架铰接，可根据载荷等级调整扭杆的预紧力矩，适配不同的整备质量需求；地板上预留的管路安装位采用标准化接口设计，多组流体管路沿地板内侧的走线槽规整排布，通过管夹固定避免行驶过程中管路晃动磨损，同时预留了检修开口，方便后期对管路阀组进行维护更换。设计过程中优先考虑了载荷传递路径的合理性，将轮端传递的垂直载荷、扭转载荷通过扭杆、连接支架均匀分散到地板框架的各根纵梁与横梁上，避免局部应力超过材料屈服强度；外形尺寸上匹配重型特种车辆的车架宽度，安装边界完全贴合车架纵梁的安装孔位，不需要对原有车架进行额外打孔改装，扭杆的转动行程预留了足够的冗余量，避免车轮极限跳动时出现结构干涉，地板下部与轮边驱动机构的间隙经过精准校核，在满载压缩工况下仍保留足够的安全距离，防止部件磕碰损坏。
