倾斜式光伏太阳能电池板安装支架结构

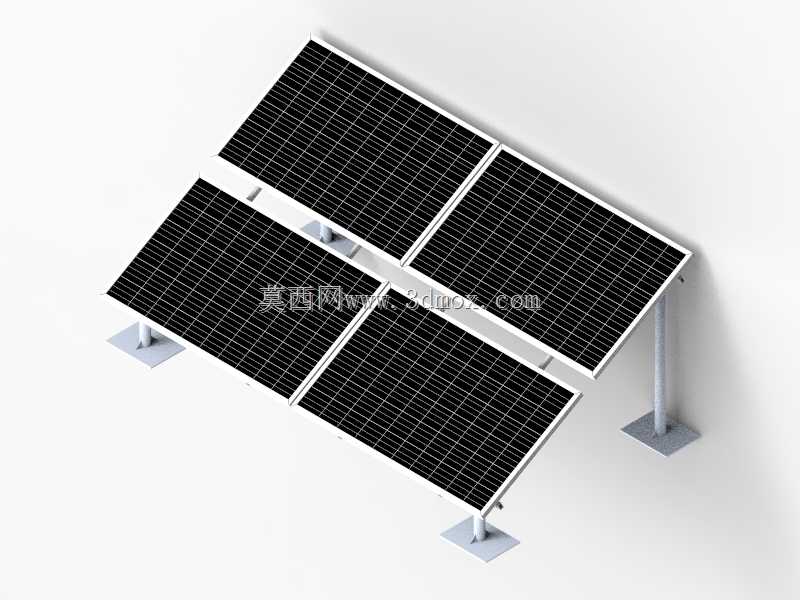

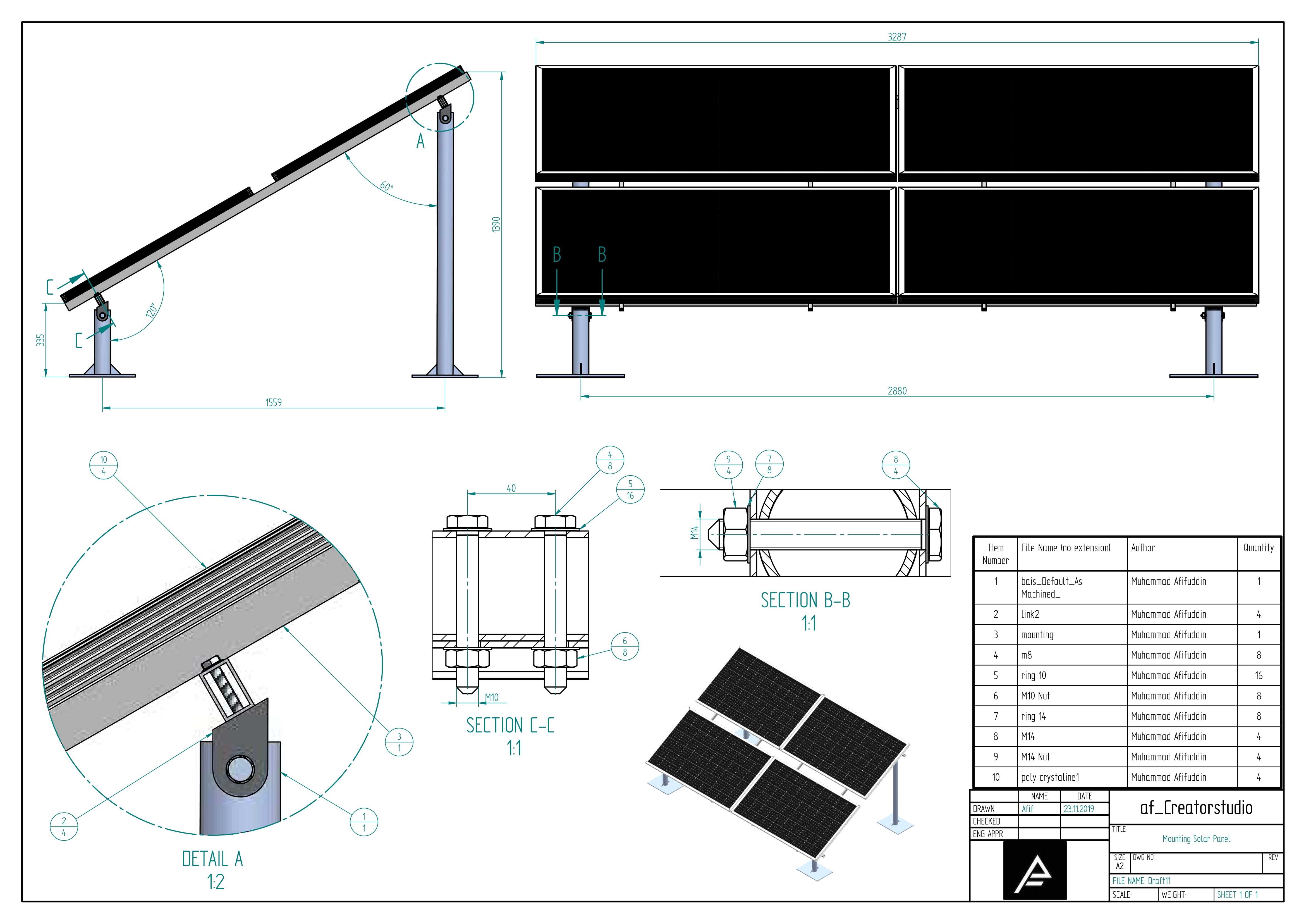

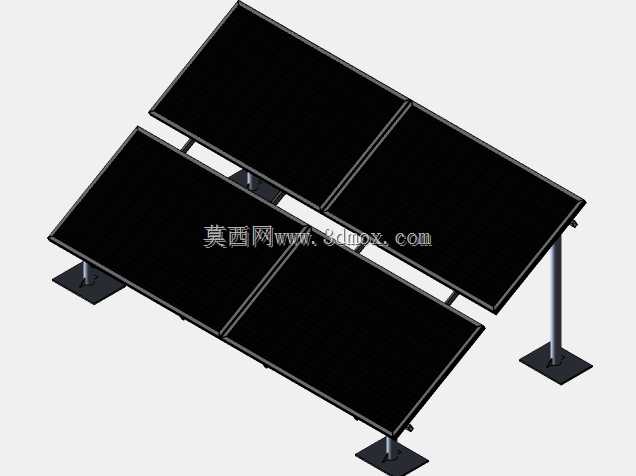

这套安装结构主要服务于分布式光伏电站、户用屋顶光伏、离网光伏供电系统等场景，核心作用是为太阳能电池板提供稳定可靠的承载支撑，通过合理的倾角设计最大化接收太阳辐射量，提升光电转换效率，同时保障户外长期使用下的结构稳定性，抵御强风、积雪等外部荷载影响。整套结构采用前后双立柱支撑形式，前侧立柱高度更低，后侧立柱高度更高，以此形成适配项目所在地纬度的安装倾角，让电池板表面能够在全年多数时段获得更优的光照入射角度，避免因角度偏差导致的发电效率折损。支架的连接部位采用铰接可调设计，既可以在安装阶段根据实际安装面的平整度、现场光照条件微调倾角，也能在后期运维过程中根据季节变化调整角度，适配不同季节的太阳高度角，进一步提升发电收益。结构的立柱底部采用法兰式安装底座，可通过膨胀螺栓固定在混凝土基础、彩钢瓦屋面或者地面硬化层上，安装边界清晰，底座的接触面积经过优化，能够将上部荷载均匀分散到安装基面，避免局部应力集中导致的基面破损或者支架倾覆。整套支架可同时承载四块标准规格的太阳能电池板，采用2×2的排布形式，电池板之间预留了合理的散热间隙，避免组件工作时热量堆积影响发电效率与使用寿命，板间的压块固定结构能够牢牢压紧电池板边框，同时不会对电池板玻璃表面造成挤压损伤。细节设计上，支架的铰接转动部位采用销轴加防松紧固件的连接形式，既保证转动调节的顺畅性，也能在角度锁定后提供足够的连接强度，避免长期户外使用出现紧固件松动、支架角度偏移的问题。所有外露的结构件都做了适配户外环境的结构优化，棱角处做了圆弧过渡，避免安装过程中划伤施工人员或者电池板线缆，同时支架的型材截面经过力学验算，在满足承重、抗风、抗雪压要求的前提下尽可能精简材料用量，控制整体自重，降低安装基面的荷载负担，也方便现场施工人员搬运、组装，整套结构无需复杂的专用工具即可完成拼装，适配不同规模的光伏安装项目快速施工需求。
