圆形多叶片联动式快门机械结构设计

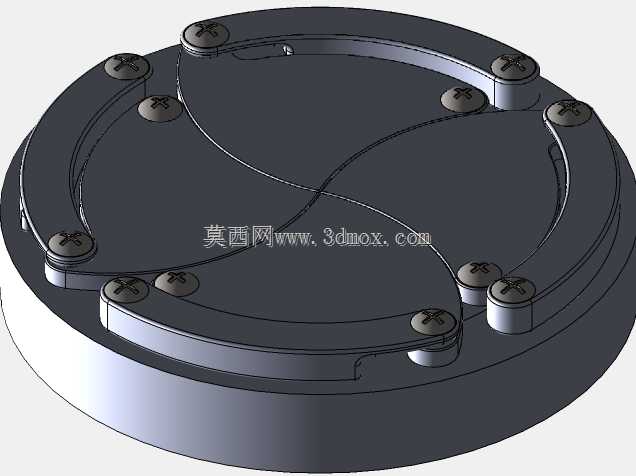

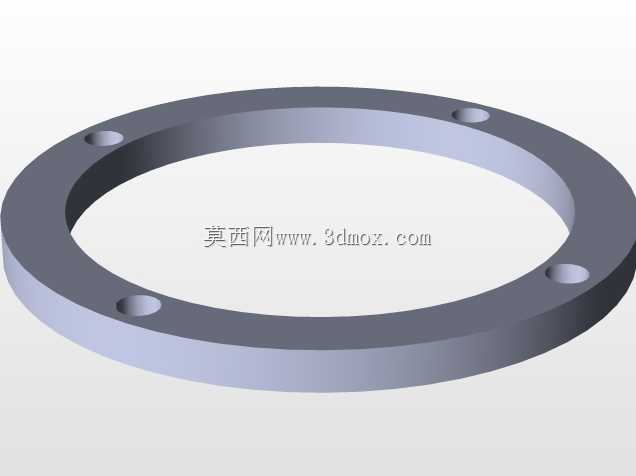

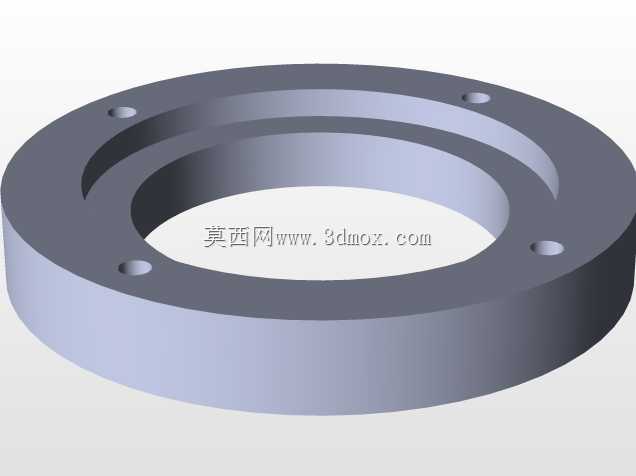

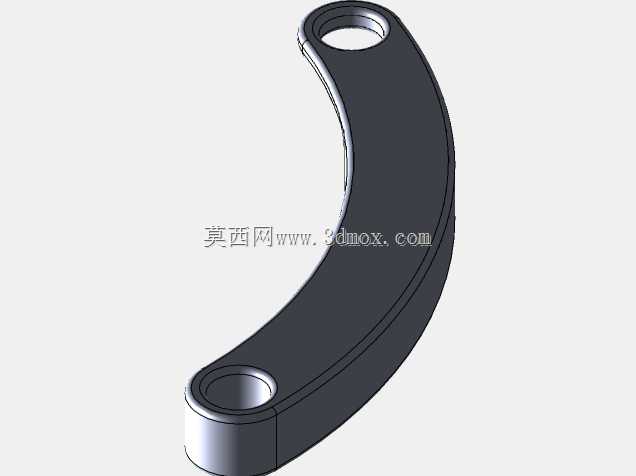

该快门机构主要应用于光学成像设备、工业光通路控制、特种摄影装置的光路通断管控场景，是控制曝光时长、阻隔杂散光线的核心机械执行部件，在专业摄影器材、工业视觉检测设备、光学实验仪器、舞台灯光调控系统中都有广泛的适配空间，能够通过精准的开合动作完成光路的瞬时通断，满足不同场景下对通光时长、通光口径的控制需求。从功能特性来看，该结构采用多叶片周向联动的设计逻辑，环形壳体内沿圆周均匀布置多组弧形遮光叶片，每片叶片通过端部的销轴与上层驱动环、下层固定基座形成转动副连接，当驱动环沿圆周方向做小角度转动时，会同步带动所有叶片绕各自销轴做定轴摆动，最终实现中心通光孔的同步开合，所有叶片的运动轨迹完全同步，开合过程中叶片之间无卡滞、无错位，闭合状态下叶片搭接紧密，能够完全阻隔光线穿过，开启状态下可形成规整的圆形通光口径，通光区域无叶片遮挡残留，通光效率稳定。在设计思路上，该结构优先考虑了运动的同步性与结构的紧凑性，整体采用扁平圆形的堆叠式布局，将驱动环、叶片、固定基座沿轴向依次层叠布置，最大限度压缩轴向安装尺寸，适配光学设备内部狭窄的安装空间；周向布置的紧固螺丝将上下壳体可靠锁紧，为内部运动部件提供稳定的支撑与防护，避免外界粉尘、水汽进入运动副造成卡滞，同时所有运动部件的转动间隙经过合理匹配，既保证叶片摆动灵活无阻滞，又将径向与轴向窜动控制在极小范围内，避免叶片运动过程中出现剐蹭、偏移，保证开合动作的重复定位精度。从安装边界来看，该机构整体为规则圆柱外形，外圆轮廓规整无突出结构，可直接嵌入对应尺寸的圆形安装腔体内，通过周向布置的螺丝孔完成与设备主体的固定连接，轴向厚度较薄，不会过多占用光学通路的轴向空间，安装时只需保证机构中心与光轴完全重合，即可实现通光孔与光路的精准对位，无需额外做复杂的位置调整；驱动端可适配手动拨杆、微型电机、电磁驱动等多种动力输入方式，可根据不同设备的控制需求灵活选配驱动形式，适配不同的响应速度与控制精度要求，结构整体零件数量少，装配流程简单，后期维护时只需拆开周向螺丝即可更换磨损的叶片或清理内部杂物，维护成本较低，能够长期在频繁开合的工况下保持稳定的工作状态。
