重载驱动轮链轮组件结构设计

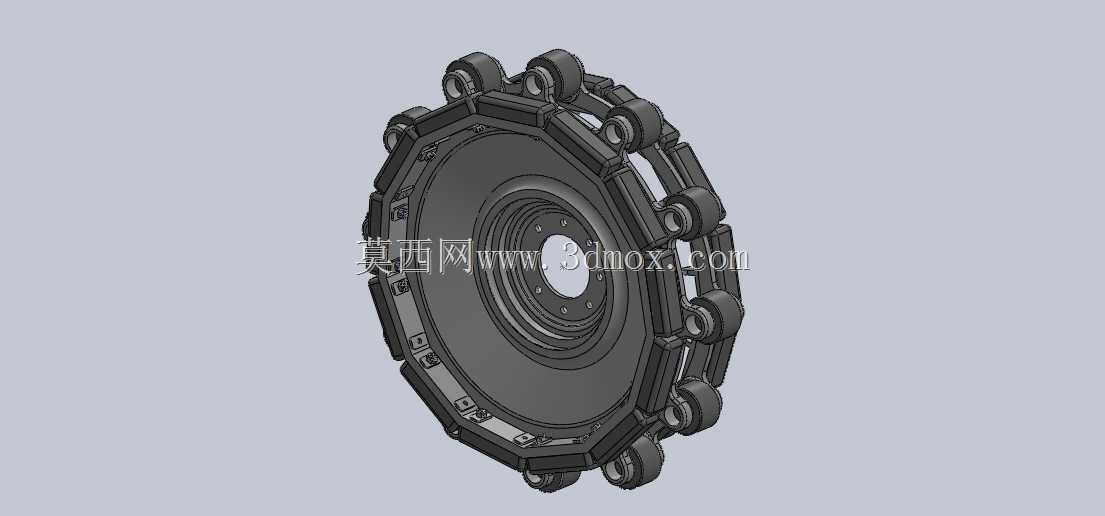

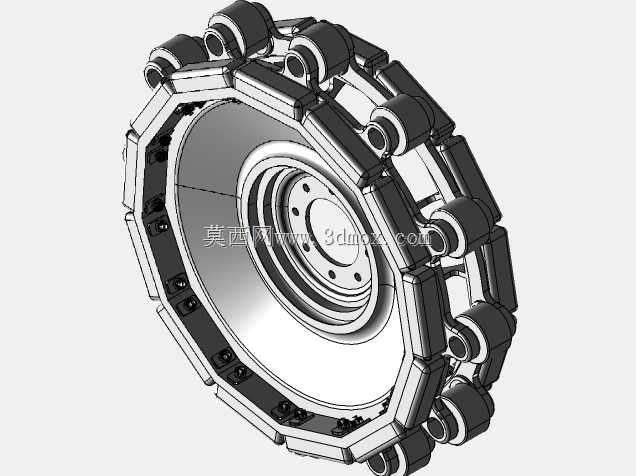

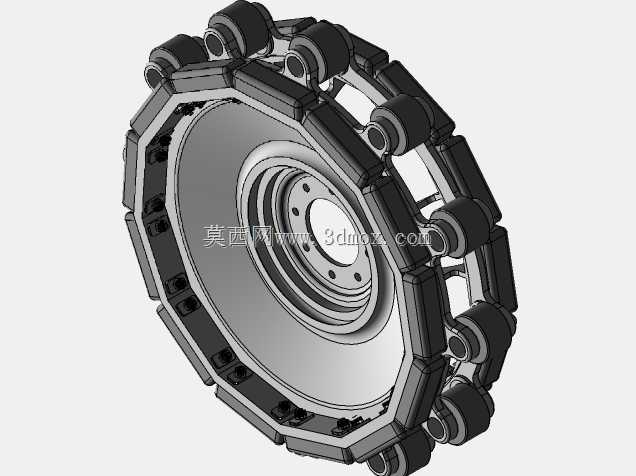

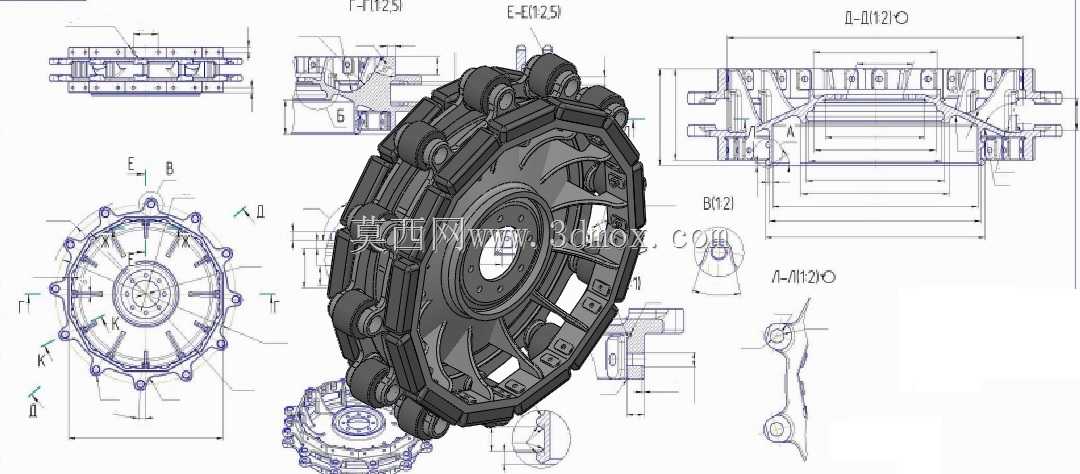

该链轮组件主要应用于重型履带行走设备的动力传递环节，作为履带驱动端的核心承载构件，负责将行走减速机构输出的扭矩转化为履带的循环牵拉力，适配大吨位工程作业设备在泥泞、碎石、陡坡等复杂非铺装路面的行进需求，常见于大马力履带拖拉机、重型履带挖掘机、特种履带作业底盘的行走系统中，是保障设备行走动力可靠传递的关键部件。从实际用途来看，该构件通过轮齿与履带销套的精准啮合，既承担扭矩传递的核心功能，也承受设备行进过程中来自履带的冲击载荷、径向偏载以及地面传递的振动作用力，同时轮体集成的辅助滚轮结构可在履带回转过程中起到导向与侧向支撑作用，避免履带在重载转向、侧倾作业时出现脱轨、偏磨问题，大幅提升履带行走系统的运行稳定性与使用寿命。在功能特性设计上，该链轮采用分体式承载结构布局，轮齿区域做了等距均布设计，保证啮合过程中每个轮齿受力均匀，降低单齿接触应力；轮体中部设置大直径安装止口与多组均布连接孔，可直接与行走减速机的输出法兰实现刚性对接，保证同轴度精度，减少传动过程中的偏摆损耗；轮缘外侧布置的多组辅助滚轮采用独立转动副设计，可在履带张紧段与回程段分别起到滚动支撑作用，将履带与轮体之间的滑动摩擦转化为滚动摩擦，降低行走过程中的功率损耗与构件磨损。设计思路上，该构件优先保障重载工况下的结构强度与抗疲劳性能，整体采用辐条式镂空结构，在保证轮体整体刚性、满足大扭矩承载需求的前提下，尽可能降低轮体自身重量，减少行走机构的转动惯量，提升设备行进的响应灵敏度；轮齿啮合面做了适配履带销套曲率的型面优化，保证啮合过程中接触面积最大化，避免应力集中导致的轮齿崩裂、异常磨损问题；各连接部位均设置了定位止口，可保证装配时各部件的同轴度与位置精度，降低现场装配的调试难度。从安装边界来看，该链轮组件的轴向安装尺寸适配主流大吨位履带底盘的轮边安装空间，中部安装止口的直径与连接孔的孔位分布匹配常用系列行走减速机的输出法兰规格，轮体最大外径适配对应节距的履带啮合尺寸，安装后与履带架、导向轮、托链轮的相对位置满足履带包角设计要求，可保证履带在全行程范围内的啮合顺畅，不会出现运动干涉问题；轮体的轴向宽度适配对应规格履带的幅宽，可保证履带在正常张紧状态下与轮齿居中啮合，避免出现偏载啃齿现象。
