俄标圆形卡口电连接器结构设计

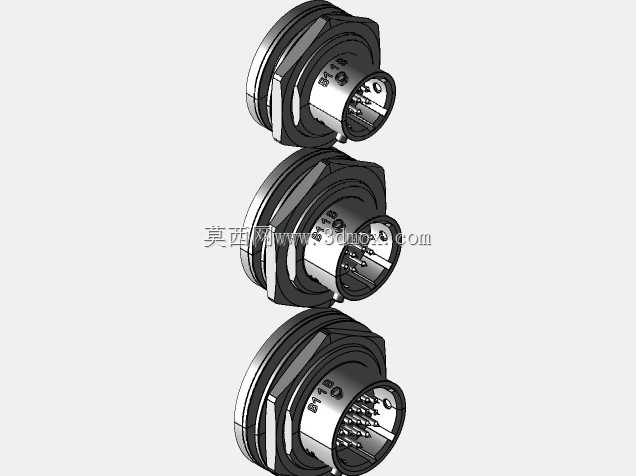

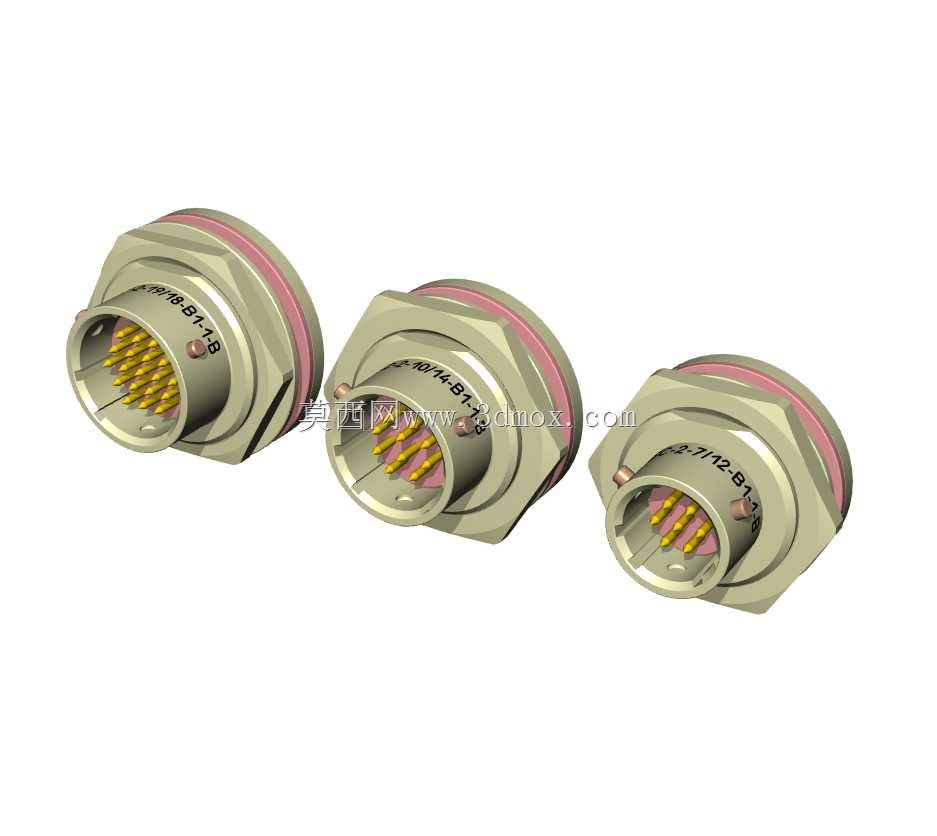

本次呈现的是俄标系列圆形卡口式电连接器，这类连接器广泛应用于航空航天、军工装备、轨道交通、工业测控等领域的电气互联场景，主要承担设备内部模块之间、设备与外部线缆之间的电信号传输与小功率电能输送功能，能够在存在一定振动、冲击、温湿度变化的复杂工况下维持稳定的电气连接性能，避免信号中断、接触不良等故障影响整套系统的正常运行。该系列连接器采用卡口式快速连接结构，插合时仅需将插头与插座对位后旋转较小角度即可完成锁紧，相比螺纹连接方式操作更便捷，连接到位后有明确的手感反馈，同时自带的密封胶圈能够在对接完成后实现对接面的IP67级防护，可阻挡粉尘、水汽进入连接内部，适配户外、舱外等存在淋水、扬尘的使用场景。从结构设计来看，连接器外壳采用高强度铝合金材质加工成型，表面做军绿色钝化处理，兼顾轻量化与耐腐蚀性能，外壳上的法兰安装边预留了对称的安装固定孔，可通过螺钉直接固定在设备舱壁、面板上，安装边界适配常见的面板开孔尺寸，不同芯数型号的法兰尺寸、插合界面尺寸统一，同系列不同芯数产品具备一致的安装互换性，方便设备端的接口标准化设计。接触件采用铜合金镀金插针插孔，接触电阻低、耐插拔寿命长，不同芯数规格分别适配不同的信号传输需求，7芯规格可适配多路低频控制信号传输，10芯、19芯规格可同时兼容信号与小功率供电线路的连接需求，插针布局采用防错插设计，不同芯数的接触件排布角度存在差异，可避免不同规格连接器误插导致的线路短路问题。尾部设计有线缆密封结构，可适配不同外径的屏蔽线缆接入，同时自带线缆应力消除结构，避免线缆弯折处的应力直接作用在接触件焊接点上，提升连接部位的长期可靠性。
