多位数组合PCB螺钉式接线端子结构

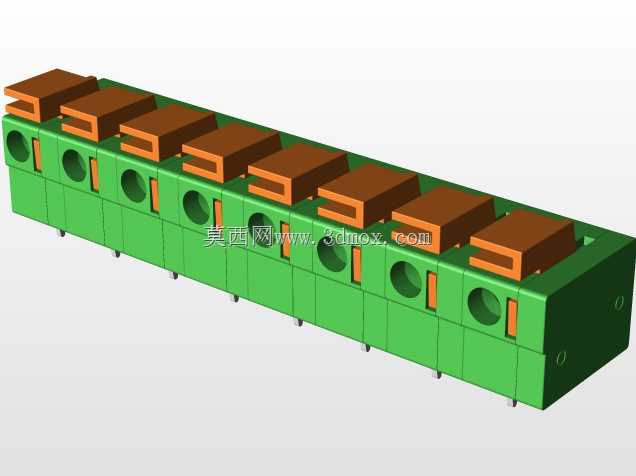

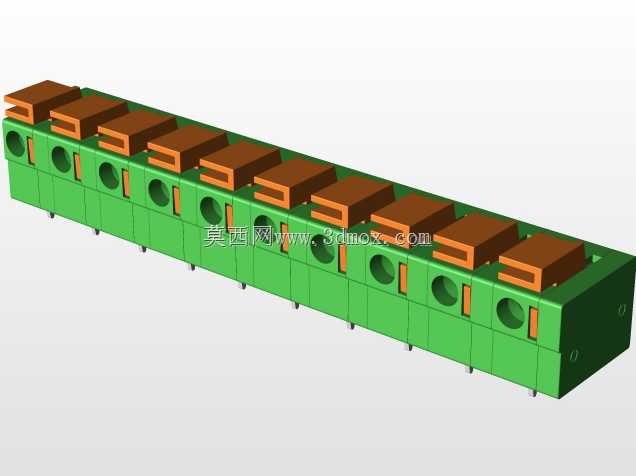

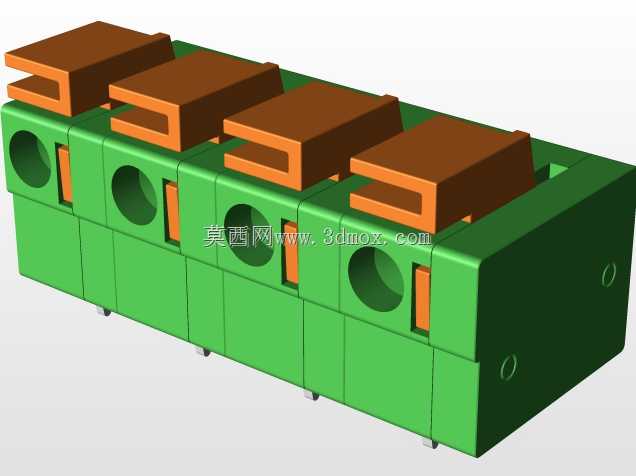

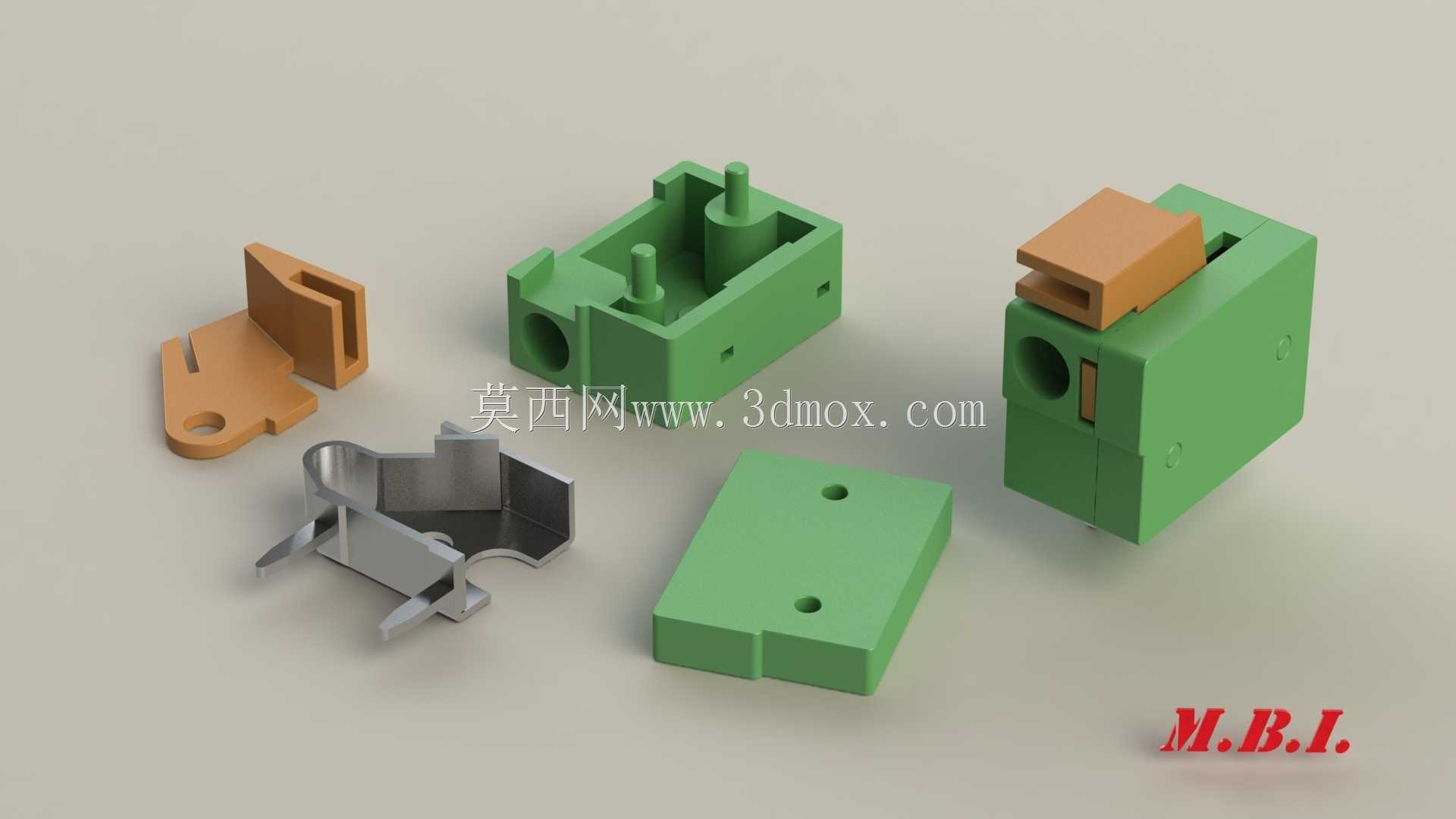

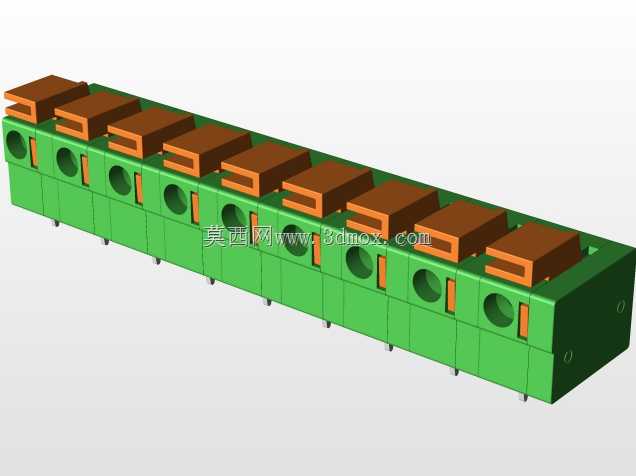

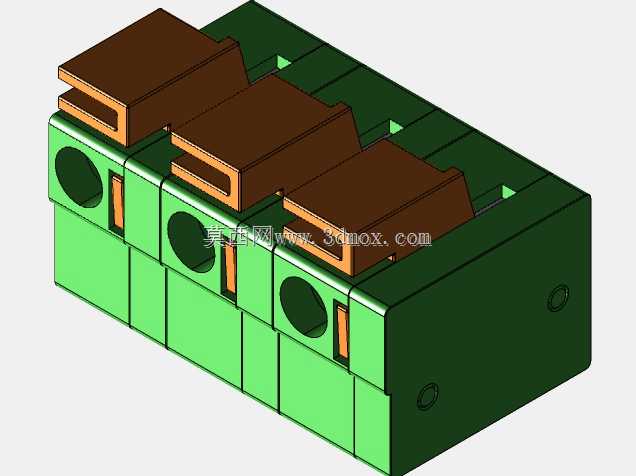

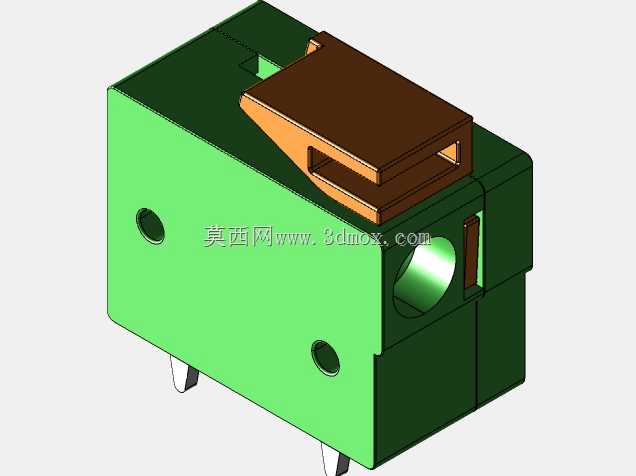

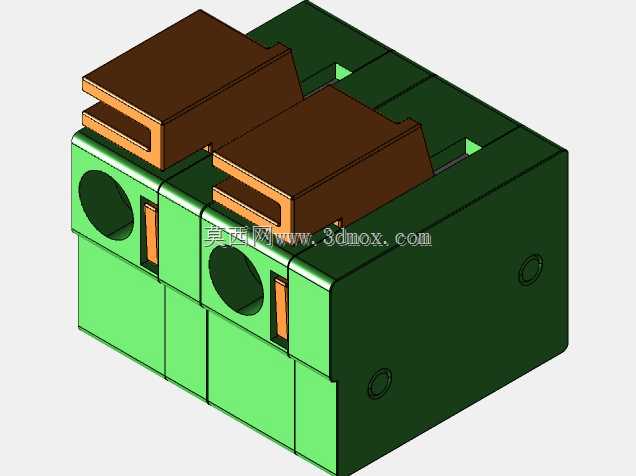

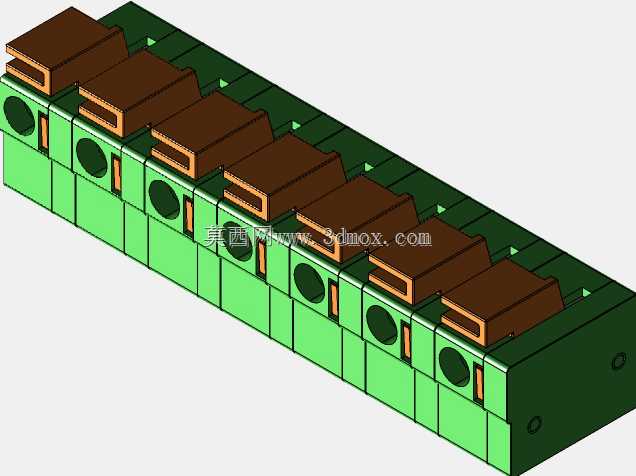

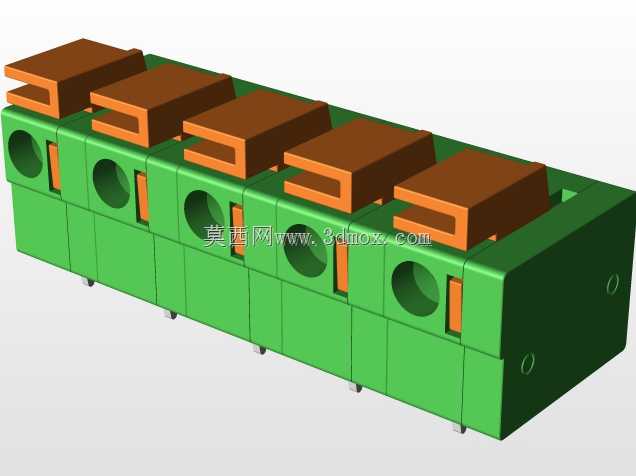

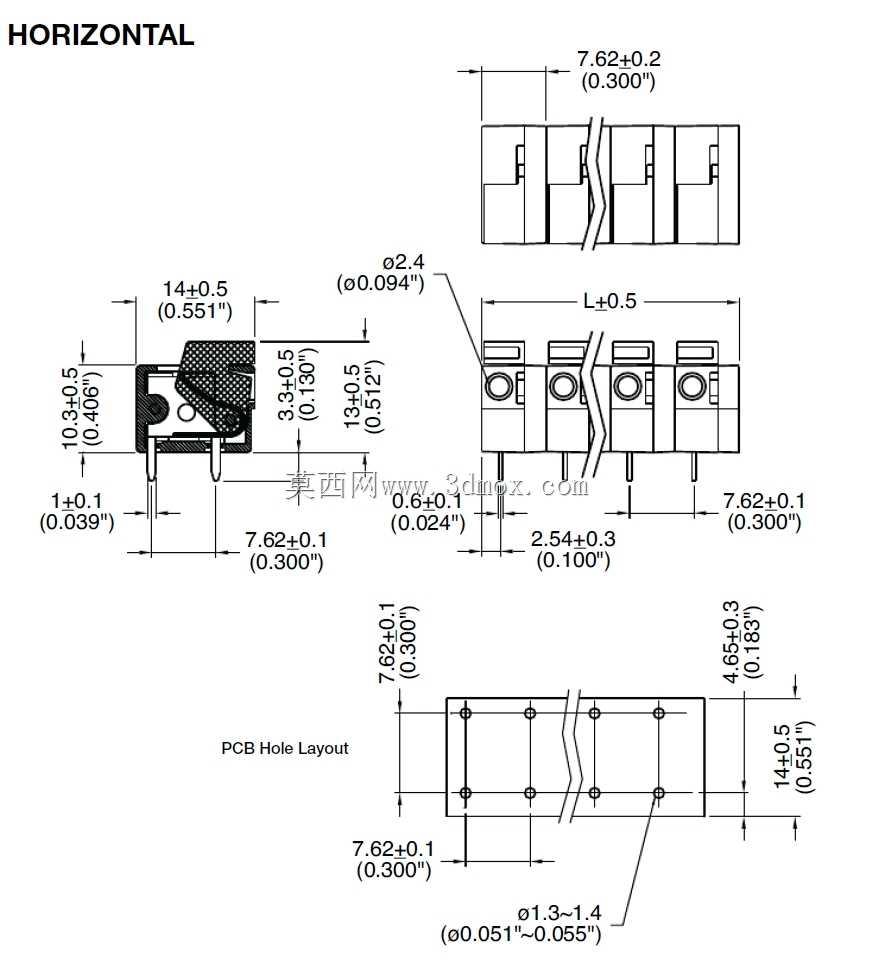

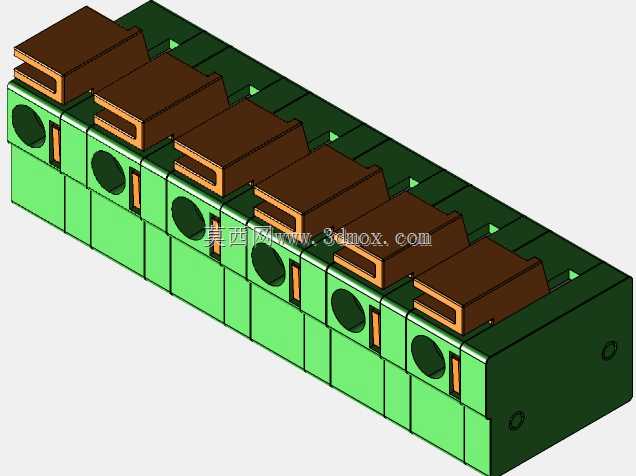

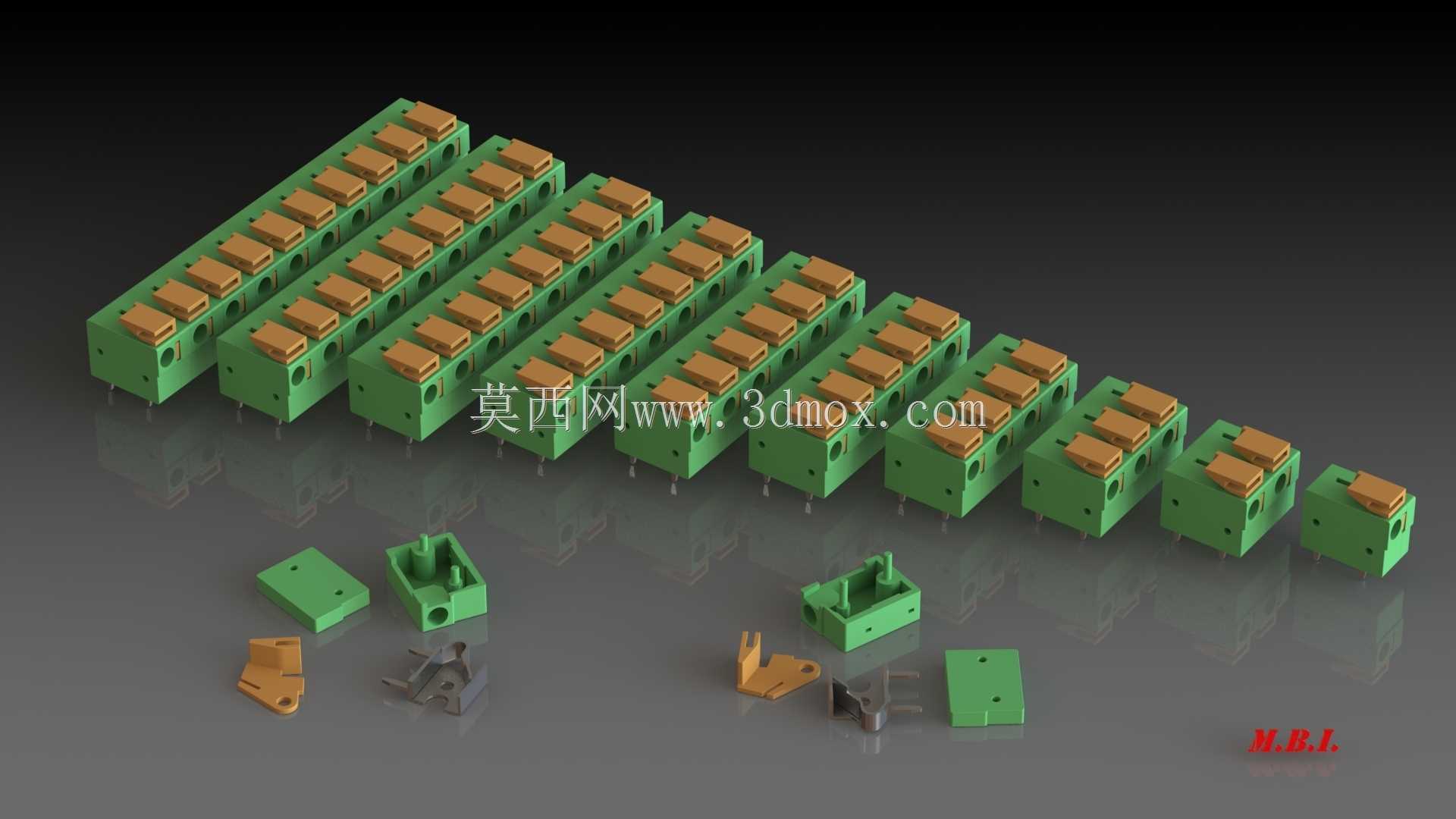

这类PCB接线端子主要应用在工业控制板卡、电源模块、小型电气设备的电路板线路接驳场景中，承担着板载线路与外部导线的可靠连接作用，是弱电控制、低压配电类电路板上十分常见的互联配件，能够替代传统焊接导线的接线方式，大幅提升现场接线、后期线路维护的效率，同时降低虚焊、脱焊带来的线路故障风险。该系列端子围绕7.62mm的标准PCB孔位间距做模块化设计，可提供1位到10位的不同极数组合，能够适配不同回路数量的接线需求，设计时充分考虑了批量生产的通用性，不同极数的端子主体基座、压线铜件、固定卡扣均采用统一的模块化单元拼接而成，既减少了零部件开模的种类，也能让用户根据实际项目的回路数灵活选型，避免多余极数造成的空间浪费与成本损耗。从功能特性来看，端子采用螺钉压线结构，压线螺钉可适配不同线径的多股或单股铜导线，拧紧后能提供足够的压紧力，保证导线与端子内部导电件的接触面积充足，降低接触电阻，避免长期通电出现发热氧化的问题；基座部分采用绝缘性能优异的工程塑料材质，具备足够的阻燃等级与机械强度，既能耐受焊接时的高温冲击，也能在日常使用中隔绝相邻回路的导电风险，防止爬电、短路问题出现。在安装边界与尺寸设计上，端子的插脚位置严格对应7.62mm间距的PCB标准孔位，插脚长度适配常规厚度的工业电路板焊接要求，焊接后端子本体与PCB板面保持合适的贴合间隙，既不会因为间隙过大导致焊接后端子晃动，也不会因为间隙过小影响焊锡的流动浸润；端子的整体高度、压线螺钉的操作空间都做了优化，在电路板上安装后，上方预留足够的螺丝刀操作空间，方便现场接线时拧紧或松开压线螺钉，相邻端子之间的安全间距也符合低压电气的绝缘要求，即使在紧凑的板卡布局中也能保证使用安全。端子的可拆卸结构设计也兼顾了生产组装的便利性，基座与内部导电件、压线部件的配合公差经过反复调校，组装后卡扣配合牢固，不会出现日常使用中部件松脱的情况，同时拆分后的单个零件结构简单，便于注塑、冲压环节的批量生产，能有效控制零部件的生产精度与成品一致性。
