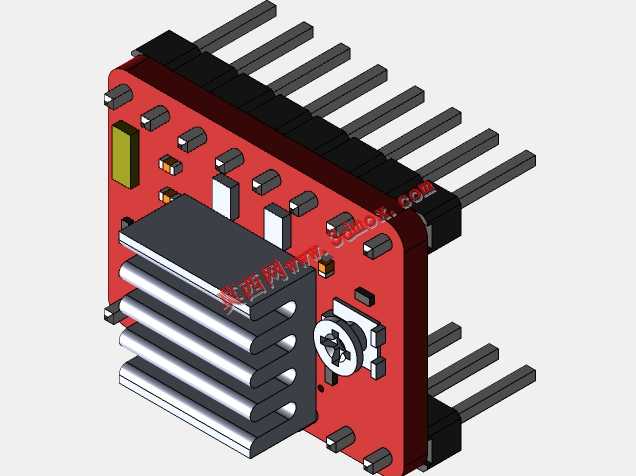

A4988步进驱动器带散热结构设计

这款步进驱动模块是小型运动控制系统里的核心执行控制部件，广泛应用在桌面级3D打印机进给轴控制、小型雕刻机走刀驱动、桌面机械臂关节运动控制、自动化点胶设备位移平台驱动、小型传送带工位调速控制等场景中，负责接收上位控制板发出的脉冲方向信号，转化为对应相序的电流输出驱动两相步进电机运转，实现精准的角度位移与转速控制。

从功能特性来看，该模块集成了完整的步进电机驱动逻辑电路，板载细分调节电路可通过拨码配置实现不同细分等级的驱动输出，适配不同精度要求的运动场景；侧面设置的多圈电位器可精准调节输出电流阈值，匹配不同额定电流的42型等小型两相步进电机，避免过流烧损电机或驱动力矩不足的问题；板载的状态指示元件可直观反馈模块供电与工作状态，方便现场调试排查故障。

设计层面充分考虑了小型驱动模块的散热需求，在核心驱动芯片位置加装了多鳍片铝合金散热结构，通过增大散热面积快速导出芯片满负载运行时产生的热量，避免长时间高负荷运行出现过热降频、丢步甚至芯片烧毁的问题，提升长时间连续运行的稳定性。电路板采用红色阻焊层工艺，元件布局紧凑规整，功率元件与信号元件分区排布，减少信号干扰；两侧采用标准间距直插排针作为输入输出接口，既可以直接插装在对应控制主板的排座上，也可以通过杜邦线连接外部电路，适配不同的安装接线需求。

安装边界上，模块整体为规整的矩形结构，排针引脚采用行业通用的2.54mm标准间距，引脚定义兼容市面主流同型号驱动模块，可直接替换同规格驱动产品无需修改安装孔位与接线定义；散热片突出板面的高度经过优化，既保证足够的散热面积，也不会在密集插装时与周边元件产生干涉；板体四角预留的安装定位点可配合绝缘固定件安装在设备的电控安装位上，避免运行过程中受震动出现松脱移位，适配各类紧凑结构的小型自动化设备电控仓安装空间。
