汽车工装夹具用开槽调整垫片

　　在汽车焊装、检具和装配夹具的现场调试中，真正影响重复定位精度的往往不是大型基座，而是夹爪、定位块、限位面之间那一层很薄的调整垫片。该零件面向夹具设计与制造环节，用于补偿加工累积误差、装配间隙以及磨损后产生的位置偏差。它不是独立承载件，却直接决定压紧块与工件轮廓之间的贴合状态，尤其适合多品种小批量夹具在试装阶段进行快速配磨、配垫和位置修正。

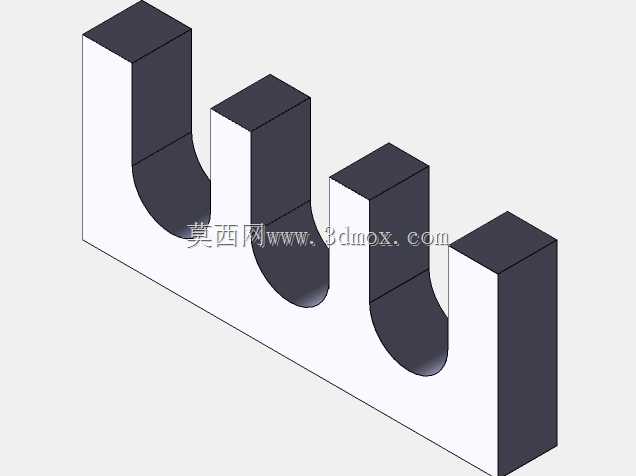

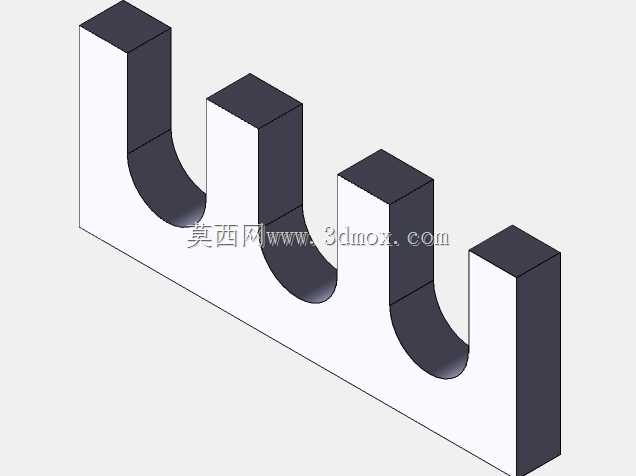

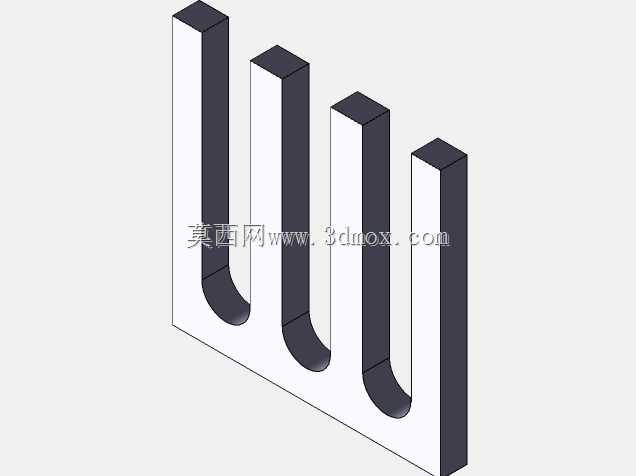

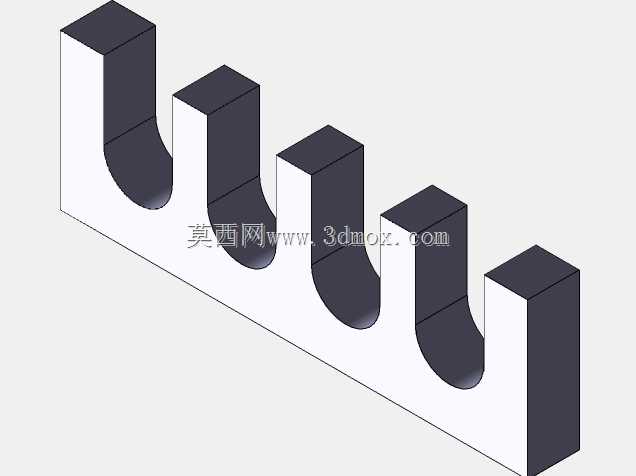

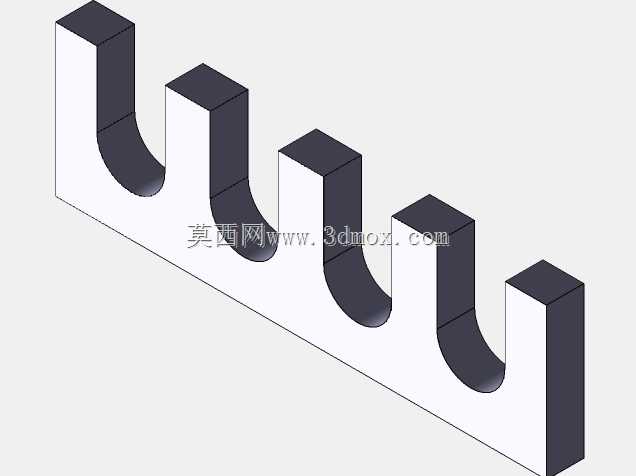

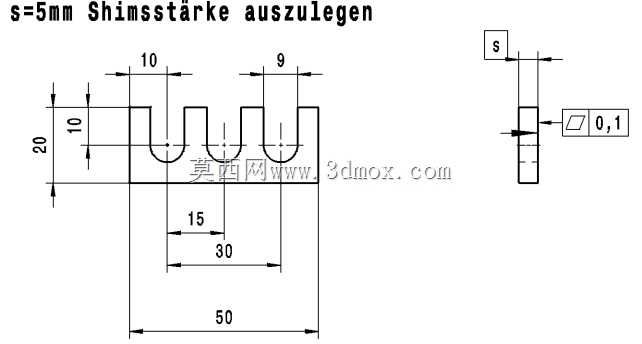

　　从结构上看，该垫片采用平板开槽形式，主体轮廓简洁，端部连续设置三个U形开口槽。槽口的作用在于安装时不必完全拆除紧固件，只需松开压块或定位销附近的螺栓，将垫片沿侧向推入即可完成厚度补偿。这种开口结构在夹具维修中非常实用，能够显著减少拆装工作量，避免因拆卸整个夹紧单元而破坏已调好的空间姿态。三个槽位对应一组相邻安装点，可覆盖小范围压紧条、挡块或过渡连接板的固定需求。

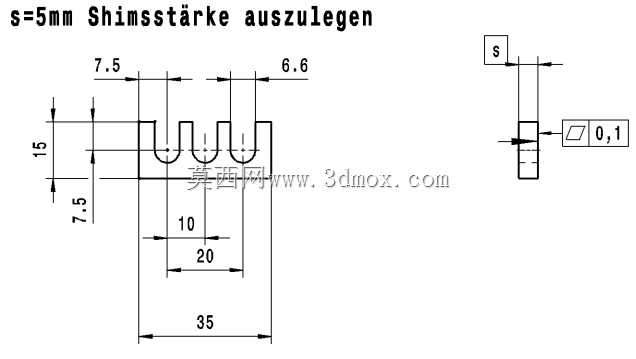

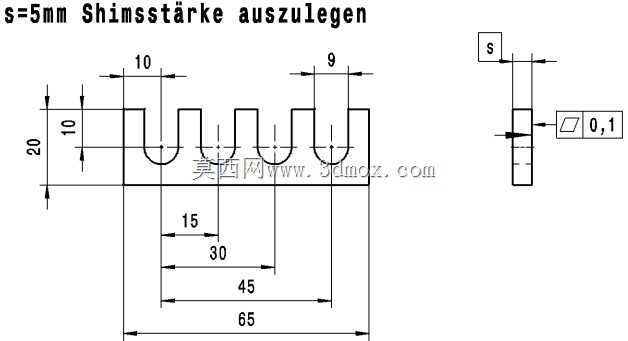

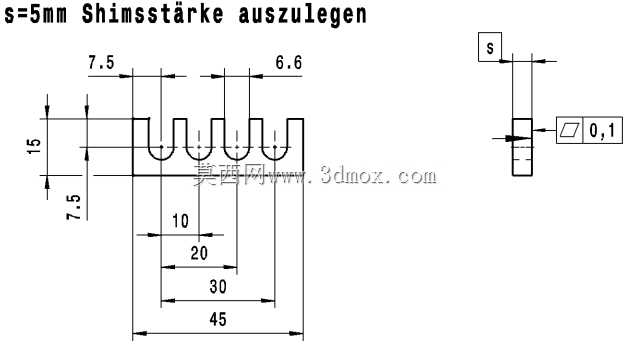

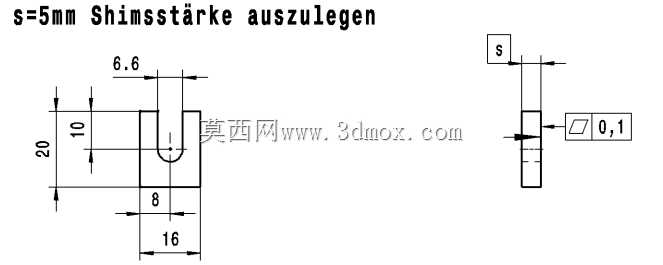

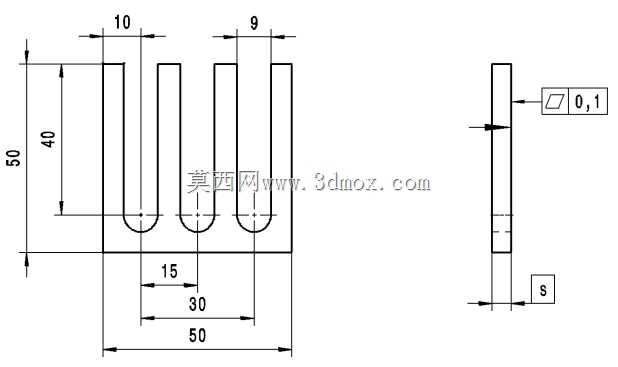

　　图纸给出的外形边界较为紧凑，整体长度方向尺寸为35，宽度方向可按7.5与6.6两组槽位布置理解。中间槽组的相关定位尺寸为10和20，用于约束槽口中心与零件边缘之间的关系；侧边厚度方向标注为5，表达该垫片在装配堆叠中的名义厚度或选用厚度。右侧视图中以s表示薄片厚度，并对平面度提出0.1的形位要求。这个公差对垫片类零件很关键，因为若板面翘曲，紧固件压紧后会把误差传递到定位块，造成夹点受力不均或工件被强行顶偏。

　　设计思路上，这类垫片强调可修配性而非复杂造型。平板本体保证受力面稳定，开槽轮廓保证快速装拆，较小的外形尺寸则便于在夹具狭窄空间内布置。实际使用时，可根据夹具测点偏差选择不同厚度的垫片叠放，也可单件修磨到目标尺寸。由于垫片通常夹在两个金属结合面之间，材料应具备较好的刚性和尺寸稳定性，表面不宜有明显毛刺；槽口边缘需要圆滑过渡，避免推入时划伤螺栓螺纹或卡在结合面处。

　　在汽车夹具应用中，该垫片常布置在夹紧臂与压头连接面、定位块与立板安装面、止挡块与调整座之间。当三坐标检测发现定位面偏低、压紧块过压或工件轮廓间隙不均时，工程师可通过增减垫片改变局部高度和角度。与重新加工整块安装板相比，垫片调整成本低、响应快，且不会影响夹具主体结构。对于需要频繁切换产品型面的工位，开槽垫片还能作为标准化补偿件纳入备件清单。

　　建模时应重点还原薄片实体、三个U形槽的相对位置以及平面度要求。厚度方向虽然尺寸小，但不能简单以示意面代替，因为装配校核需要检查垫片与螺栓、压板、槽孔之间的干涉关系。槽宽应与紧固件直径或预设安装孔相匹配，侧向推入路径上要保留足够操作空间。若用于三维装配，可将垫片建立成参数化零件，通过改变s值生成不同厚度系列，便于在BOM中按选配规格调用。

　　该零件的工程价值在于把夹具调试中的微量偏差转化为可控、可测量、可更换的厚度补偿。它外形简单，却贯穿夹具加工、装配、试模和维护多个阶段；合理使用开槽调整垫片，能够提高夹具定位面的贴合质量，缩短现场整改周期，并降低后期因磨损带来的重复调试成本。
