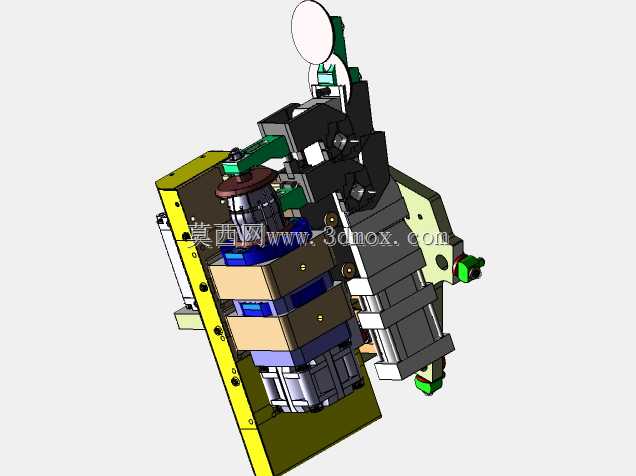

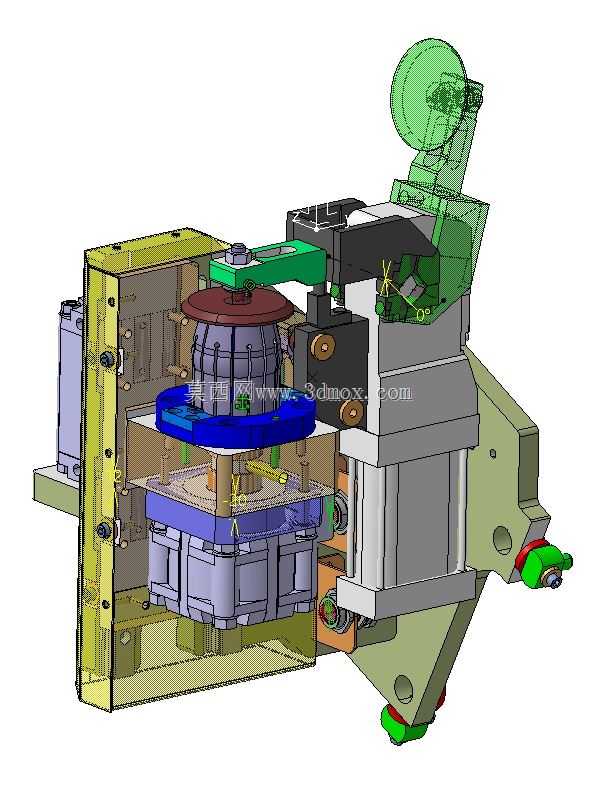

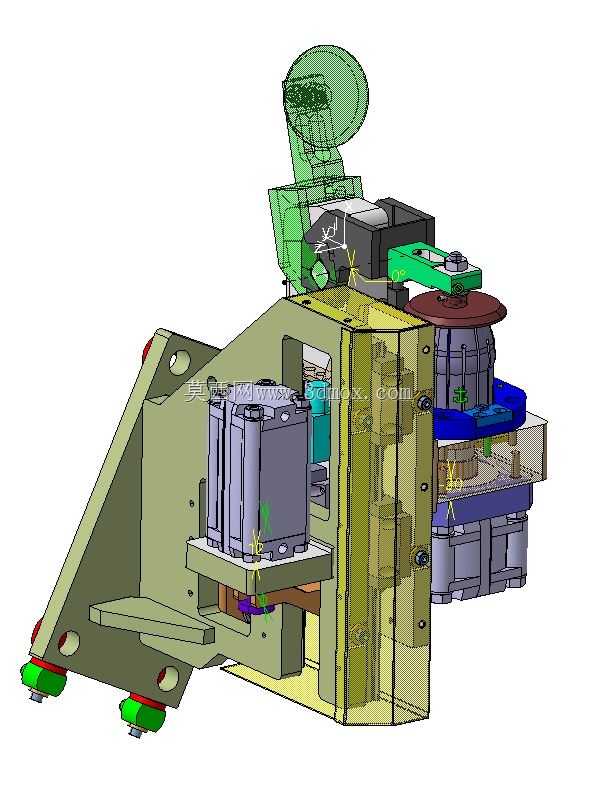

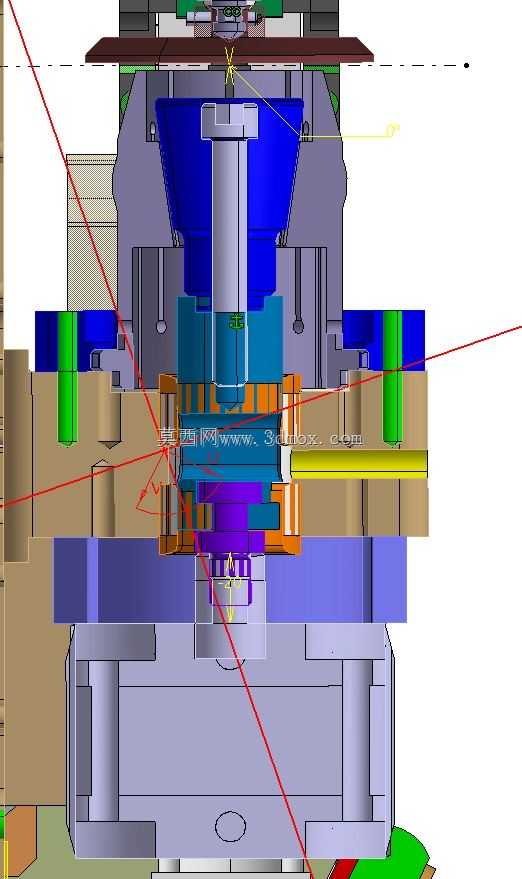

套管可膨胀定心夹持工装结构设计

该结构为面向精密加工与装配场景设计的套管类工件膨胀定心夹持装置，主要应用于轴套类、薄壁衬套类零件的机加工定位、自动化装配工位工件夹持、检测工序工件固定等场景，解决传统三爪卡盘、刚性胀套夹持薄壁套管时易出现的装夹变形、定心精度不足、同轴度偏差超差等行业共性问题，尤其适配薄壁金属衬套、塑料套管等易变形工件的高精度装夹需求。装置核心采用径向膨胀式定心原理，通过内置的胀紧传动结构将轴向驱动力均匀转化为径向的胀紧力，沿套管内壁整周均匀施力，避免局部应力集中导致的工件形变，可保证装夹后工件的径向跳动公差控制在极小范围内，满足精加工、精密装配的精度要求。整体结构采用模块化设计思路，核心胀紧组件与外部安装基座采用可拆分连接方式，可根据不同内径规格的套管快速更换适配的胀紧套模块，无需整体更换夹持装置，大幅提升产线换型效率，降低多规格工件生产的工装投入成本。装置的安装边界适配标准NAAMS法兰接口，可直接与常见的自动化机械手末端、机床工作台、回转检测台等设备的安装位直接对接，无需额外制作过渡连接法兰，安装面的定位销孔与螺栓孔位按照行业通用标准排布，可实现快速装拆与位置校准。结构设计上充分考虑了实际工况的受力需求，胀紧力的传导路径经过优化，驱动组件的作用力经过多级均压结构传递到胀紧工作面，避免长期使用后出现局部磨损导致的定心精度下降；装置侧面预留了检测元件的安装位，可加装到位传感器、压力检测元件，实时反馈工件装夹状态与胀紧力大小，适配自动化产线的闭环控制需求。整体外形采用紧凑式布局，在保证足够胀紧行程与结构强度的前提下，尽可能压缩装置的径向与轴向尺寸，可适配狭小空间内的装夹作业需求，装置的外露运动部件均设置了防护结构，避免加工过程中的切屑、切削液进入内部传动结构，延长工装的维护周期与使用寿命，适配多工况下的长期稳定使用需求。
