紧凑型XY双向浮动调平工装

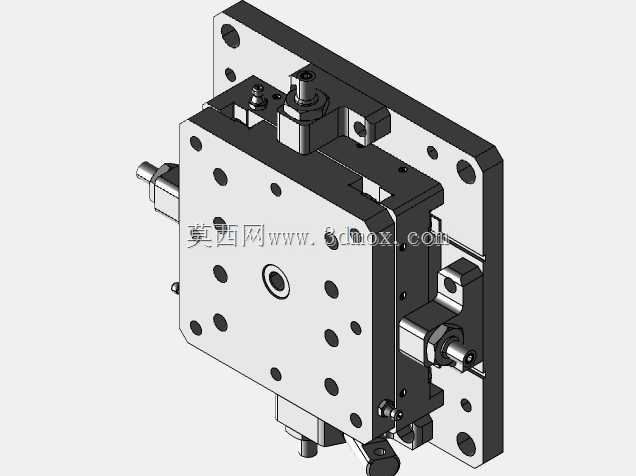

　　这套XY双向浮动调平工装的底板安装边界为160mm×160mm，整体采用上下双层叠板结构，下层为固定安装基座，上层为承载工件的浮动平台，平台板面预留多组不同规格的螺纹安装孔与定位销孔，可兼容不同外形的待加工工件装夹，孔位按矩阵排布，覆盖常见小件工装的装夹孔距需求，现场使用时可直接通过螺栓将待装配或待喷涂工件锁附在台面上，无需额外定制转接板。

　　从实际产线应用场景来看，这类浮动机构常部署在自动喷涂、精密压装、轴孔对位装配工位：在喷涂作业中，工件挂载到喷涂治具后，若治具定位存在微小偏差，浮动台面可在XY平面内自由微量偏移，配合维护锁紧螺栓快速标定机械零位，让喷枪轨迹与工件基准自动对齐，避免出现喷涂层偏位、局部漏喷的问题；在轴类零件插装、精密卡扣压合工位，浮动台面可抵消工件与工装之间的位置度误差，避免硬对位导致的工件刮伤、插针弯折、压头崩损问题，大幅降低对位卡滞的故障率。

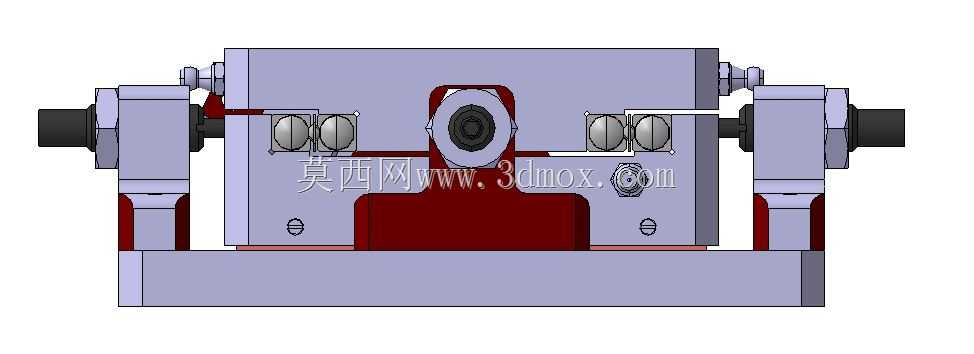

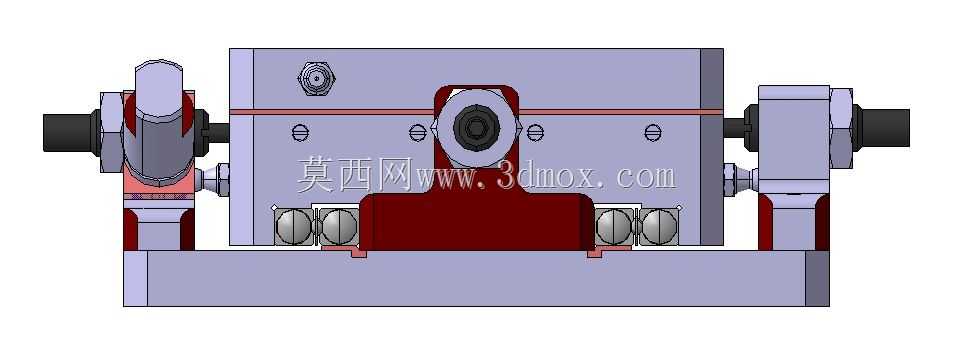

　　结构设计上，X与Y两个方向的浮动导向完全独立：横向与纵向分别配置侧置直线导轨作为导向约束，导轨侧方布置可调弹簧组件，弹簧预紧力可通过侧边的调节旋钮按需调整——当工位需要台面浮动量更大、对位更柔顺时，可降低弹簧预紧力，让台面受微小侧向力即可产生位移；当工位需要台面保持较高刚性、减少加工过程中的晃动时，可加大弹簧预紧力，让浮动台在不受对位推力时快速回中，兼顾浮动柔顺性与工位刚性。

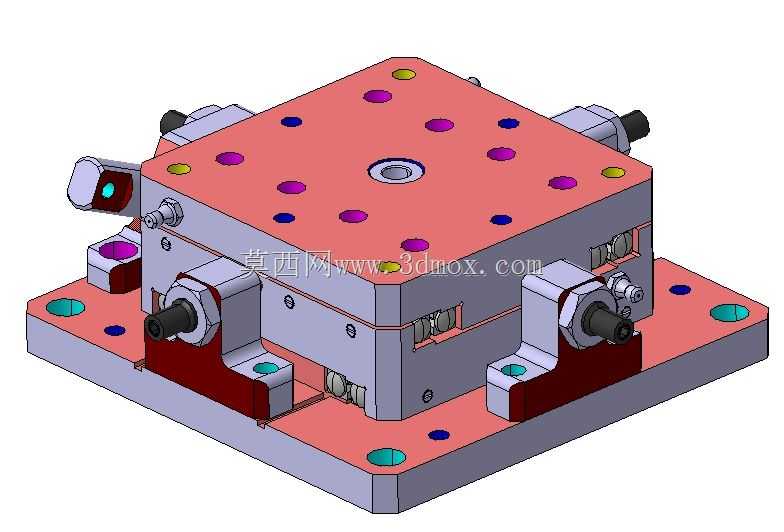

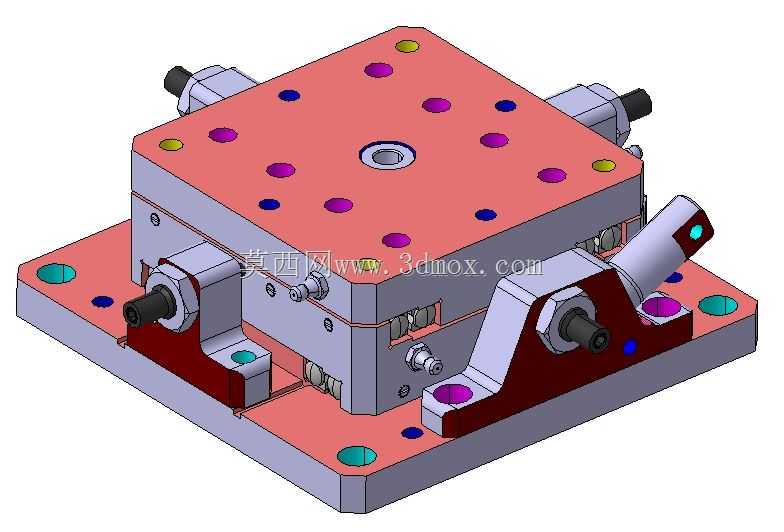

　　工装的四个侧方位分别布置了带操作手柄的锁紧压块，当完成零位标定、对位调整结束后，扳动手柄即可带动压块将上层浮动台与下层基座完全锁死，让台面从浮动状态切换为刚性固定状态，后续喷涂、压装作业过程中台面不会出现偏移，保证加工位置精度。侧边还设置了维护用锁紧螺栓，日常设备保养、工位换型时，可通过该螺栓直接将浮动台锁定在机械零位，无需反复对位校准，缩短换型调试时间。

　　整体结构布局紧凑，所有调节手柄、锁紧机构均布置在工装外侧，操作人员在设备旁无需探身即可完成锁紧、预紧力调节操作，维护空间充足；底座四角预留沉头安装孔，可直接固定在设备工作台面或者型材机架上，安装定位便捷。浮动行程设计控制在小范围内，既可以覆盖产线常见的定位误差补偿需求，又不会因浮动量过大导致工件偏移超出作业范围，弹簧侧置的布局也避免了常规浮动台弹簧藏在两层板之间、故障后难以拆解维护的问题，日常清理喷涂漆雾、压装碎屑时，可直接擦拭导轨与台面，保养难度低。

　　在结构建模过程中，所有运动部件的间隙配合、导轨安装位、锁块压紧行程都做了完整的装配约束，可直接验证浮动全行程内是否存在部件干涉，弹簧的压缩量、手柄的扳动角度也都匹配实际操作范围，落地加工时仅需按模型选配标准导轨、弹簧与锁紧螺栓，即可快速完成工装组装，适配多类需要平面误差补偿的精密作业工位。
