气动线性锁紧定位工装机构

　　这套线性锁紧机构主要面向自动化产线中需要对工件进行可靠定位与压紧的工位，常见于装配线、检测工位、焊接夹具以及多工位回转台的工件保持环节。机构的核心任务是在工件到达指定位置后，通过气动驱动完成定心与斜面压紧，使工件在后续加工或装配过程中保持稳定，避免因振动、外力或节拍冲击产生位移。

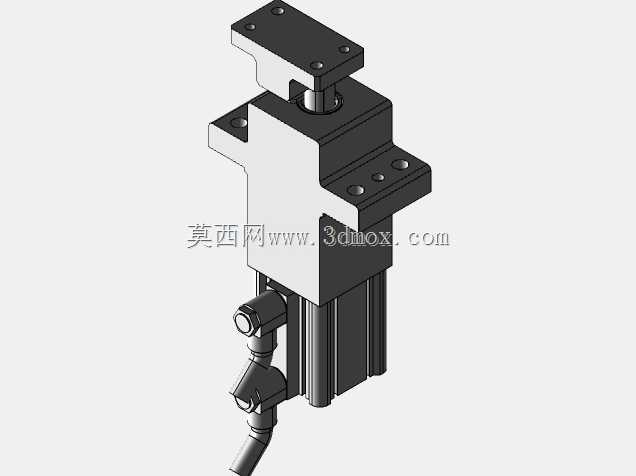

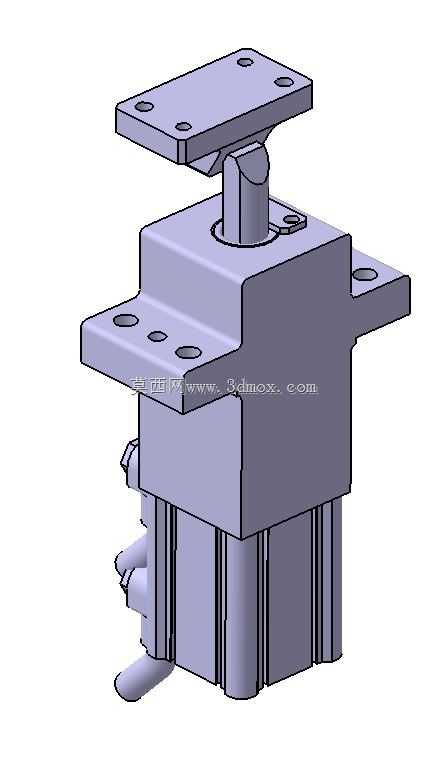

　　从结构布局看，装置下部为气动执行部分，集成了气缸缸体与导向结构，中部为箱体式承载基座，上部则是执行锁紧动作的压头与安装法兰。气缸输出的直线运动经过内部传动转换，驱动顶部压头完成升降或回转压紧动作，配合定心装置对工件进行居中约束。基座两侧伸出的带孔法兰面用于整机固定，孔位分布对称，便于通过螺栓直接安装在工作台面、夹具底板或线体支架上。顶部压头同样预留了安装孔，可根据实际工件形状更换压块或接触件，增强机构对不同产品的适配能力。

　　设计思路上，这套机构没有采用复杂的外置连杆，而是将传动、导向与锁紧功能集中在箱式本体内部，使整体外形紧凑、占用空间小。箱体结构既承担受力骨架作用，又为内部运动件提供防护，减少车间粉尘、切削液或焊渣对运动副的影响。定心与压紧通过接口斜面协同实现：定心环节先约束工件的水平位置，随后压头沿斜面方向施加压紧力，这种方式能够在较小气缸推力下获得稳定的锁紧效果，同时降低对工件表面的冲击。

　　在实际选型与布局时，需要重点关注安装边界。下部气缸区域需预留气管接入与维护空间，侧向气嘴位置不能与周边夹具或护罩干涉；上部压头的运动行程范围内应保证工件取放通道顺畅，避免压头上升后与机械手末端或输送线挡停机构发生碰撞。基座法兰孔决定了整机的固定点位，设计底板时应保证对应位置有足够厚度，并在受力方向布置定位销，防止长期循环动作后螺栓受剪松动。压头工作面与工件接触面建议根据产品材质选择聚氨酯垫块、淬火压块或仿形压头，以兼顾压紧力与表面防护。

　　功能特性方面，机构兼顾定心、夹紧与保持三种作用。定心功能消除工件上料偏差，夹紧功能提供垂直与侧向约束，保持功能则在气源波动或短时断气时依靠机械斜面自锁趋势维持位置。对于节拍较快的自动线，这种集成式锁紧单元能够减少单独设计定位块、压紧钳和导向支架的工作量，设计人员只需确认安装面、压头行程、工件轮廓与气路控制逻辑，即可将其作为标准功能模块纳入夹具总体方案。

　　建模时需要特别处理运动件与固定件之间的间隙关系：气缸活塞杆与导向套之间应保留合理配合间隙，压头回转或升降路径上不能与箱体上盖摩擦；法兰孔、定位销孔与气嘴接口要按实际装配尺寸表达，便于后续出工程图时直接核对安装尺寸。箱体棱边、加强筋和安装耳板的过渡也应符合铸件或机加工件的工艺特点，避免出现无法加工或应力集中的结构。整体来看，该机构适合作为自动化夹具中的标准锁紧单元，用于需要重复定位、快速压紧和稳定保持的工业场景。
