气缸配套线性挡停限位机构

　　在自动化产线的工装夹具设计环节，线性挡停单元的可靠性直接决定了工位节拍的稳定性，这套带开合双工位适配的线性限位挡停结构，就是针对气缸驱动场景下工件到位定位需求开发的功能组件。很多工程师在做输送线末端定位、夹具侧挡停设计时，经常会遇到挡块安装位置干涉、气缸伸出到位后刚性撞击损伤工件、开合两个工位下限位行程不匹配的问题，这套结构的设计思路就从安装边界和受力逻辑出发，把挡停集成单元直接贴合气缸缸盖端面布置，省去了额外搭建外置支架的工序，也从根源上消除了支架悬臂受冲击后产生形变偏移的隐患。

　　从实际装配逻辑来看，整套组件的安装基准完全依托气缸本体的端面螺孔完成定位，左侧的立式安装板预留了对应规格的沉头固定孔，既可以直接锁附在气缸侧端，也能通过这块转接板把整个单元固定在工装台板或者线体铝型材的预设工位上，安装时不需要额外配做定位销孔，依托缸体本身的加工精度就能保证挡块和气缸活塞的同轴度，挡块工作面和活塞端面完全对齐，气缸输出的轴向推力可以直接传递到挡停工作面上，不会出现偏载力矩导致活塞杆受径向力磨损的问题。

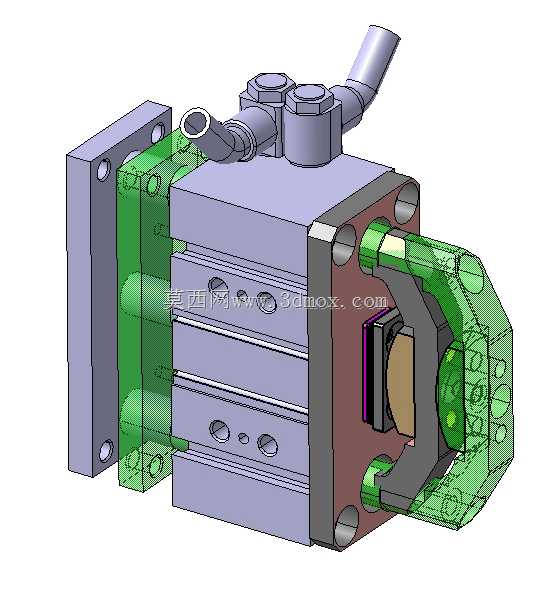

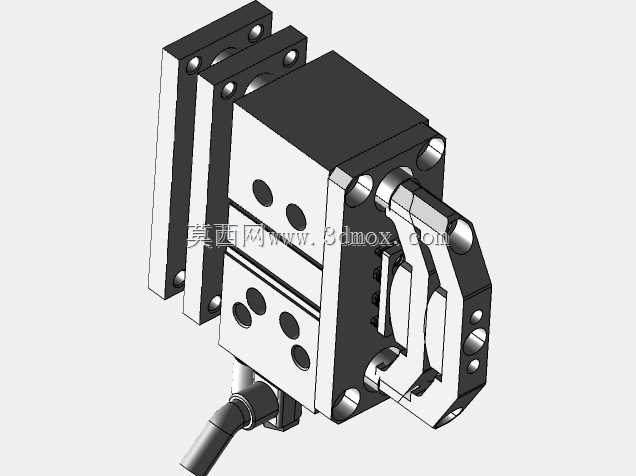

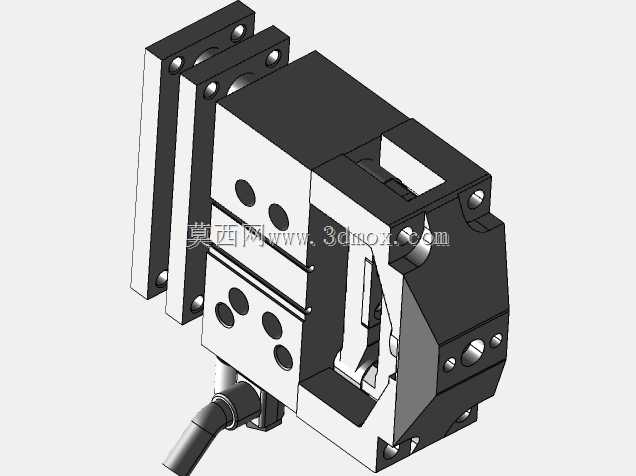

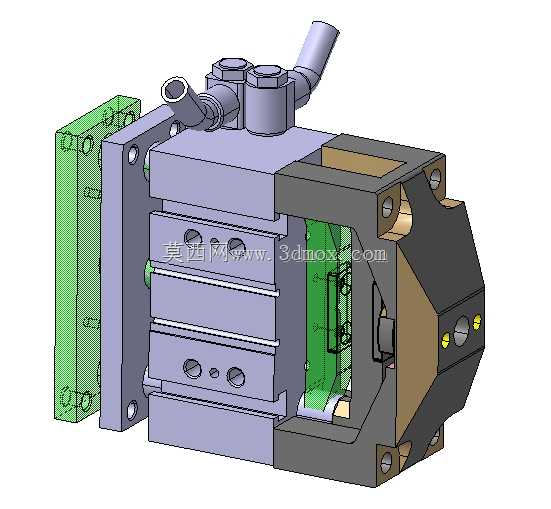

　　结构上区分了开合两种工作状态的适配逻辑，当气缸处于伸出闭位时，前端的夹爪式挡块处于收拢锁止状态，此时挡停工作面刚好凸出于输送线的承载面，流经工位的工件碰到挡块后完成轴向定位，侧面的绿色透明防护壳体把内部的传动联动部件完全包覆，既可以阻挡车间环境里的切削碎屑、焊渣、粉尘进入铰接配合面，也能在设备运维时直观观察内部联动件的动作状态，不用频繁拆解外罩排查卡滞故障。当气缸切换到缩回开位时，内部的联动拐臂带动挡块向下翻转收回到壳体轮廓内部，挡停工作面完全低于输送面，已经完成工序加工的工件可以无阻碍地从工位上方流过，进入下一段输送流程，不需要额外设置顶升或者平移避让机构，整套动作完全和气缸的伸缩行程同步，不需要额外配置独立的驱动元件。

　　组件顶部预留了两组管路接嘴，对应气路的进出油雾或者压缩空气接口，管路走向顺着缸体轮廓向上布置，不会和周边的工件输送路径、夹具压臂产生走线干涉，接嘴的规格和标准气缸的气路接头完全通用，现场装配时可以直接复用现有气路的快插接头，不需要单独转接异径管件。主体承载部分采用堆叠式的块状本体设计，所有受力的铰接孔位都做了加厚凸台处理，配合面之间预留了合理的间隙公差，长期承受工件往复撞击的时候，铰接轴的剪切应力分布均匀，不会出现孔位拉长、部件松旷的问题。

　　从安装边界尺寸来看，整套单元的轴向长度、径向宽度都和配套的标准气缸外廓保持对齐，没有额外向外突出的突兀结构，在做密集工位排布的时候，相邻两个挡停单元之间的间距可以压缩到最小，不会出现相邻机构运动轨迹互相干涉的情况。前端挡块的工作端面做了平整的贴合面设计，针对不同外形的工件，还可以在这个端面上追加聚氨酯缓冲垫、尼龙挡块等非金属配件，进一步吸收工件撞击的动能，避免硬接触刮伤工件的加工表面。在3C产品装配线、汽车零部件焊接工装、物流分拣线的工位止挡场景里，这种集成式线性挡停单元不需要复杂的调试步骤，装配完成后通气即可完成动作验证，维护时只需要定期给铰接点补充润滑脂，检查固定螺栓的预紧力，就能长期保持稳定的挡停精度，相比零散拼接的钣金支架挡停结构，整体刚性和定位一致性都有明显提升，也大幅减少了现场设计人员重复出图、加工定制非标支架的工作量。
