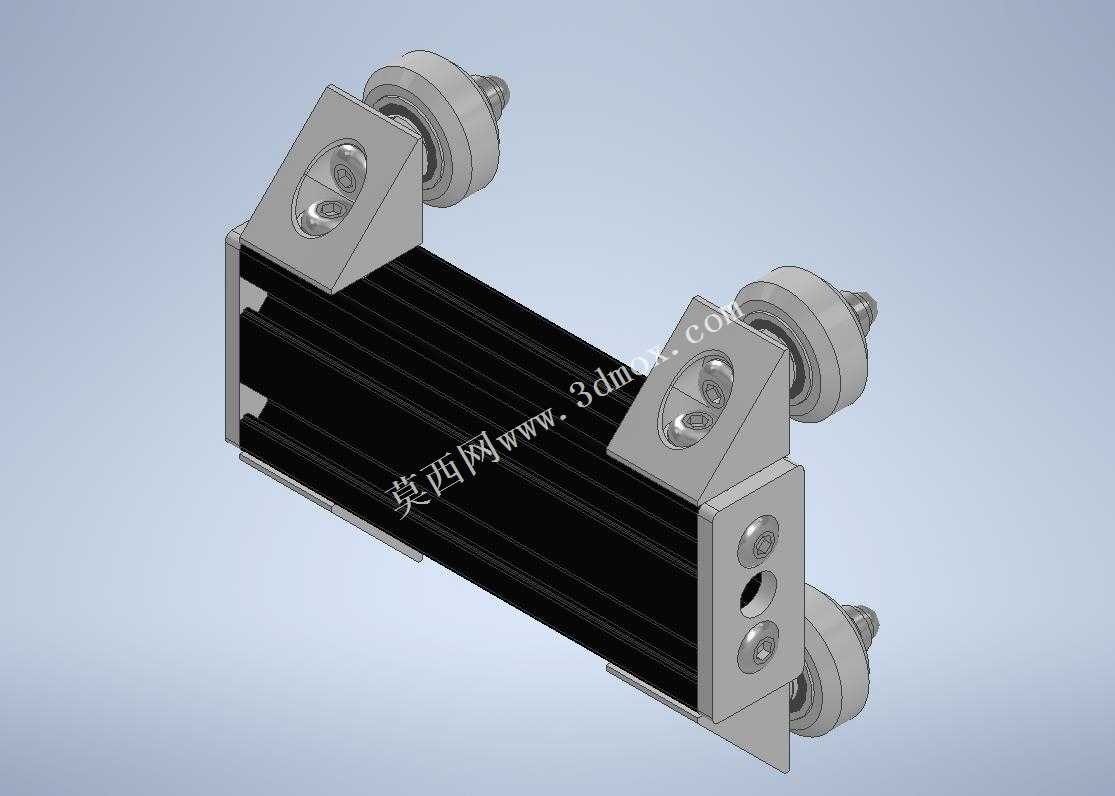

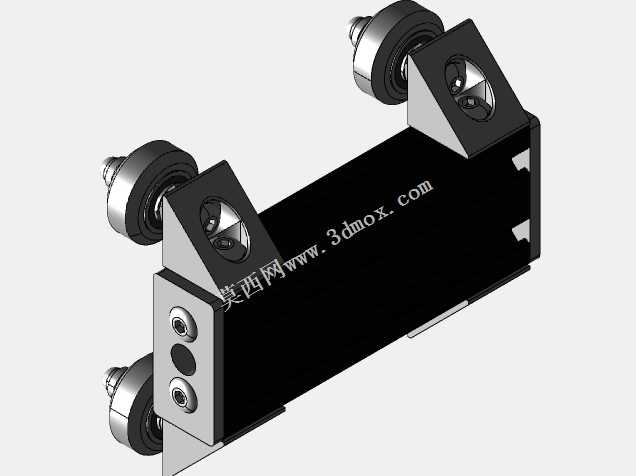

2040铝型材挤压导向导轨组件结构

这款2040规格铝挤压导轨，是面向轻型自动化输送、小型设备滑移工位、3D打印运动轴、桌面级工装滑台场景开发的线性导向组件，核心适配工业领域常见的2040系列欧标铝型材安装基准，能够直接嵌入标准铝型材框架的槽位完成装配，无需额外定制转接基座，大幅降低非标设备搭建的加工成本与装配周期。在实际生产场景中，这类导轨常被用于电子小件分拣线的滑移工位、小型检测设备的探头进给导向、工装夹具的位置调节轨道，也可作为轻型负载平移门、设备防护门的导向承载结构，适配0-5kg区间的动态负载需求，能够满足常规车间环境下的长期往复运行要求。从功能特性来看，该导轨组件采用滚轮接触式导向结构，搭配四个偏心可调滚轮，装配时可通过调整滚轮的偏心量来控制滚轮与铝型材轨道的预紧间隙，既能够消除滑移过程中的晃动虚位，保证运动过程的平顺性，也能避免过盈配合带来的滑动阻力过大问题，相比传统滚珠直线导轨，这类铝挤压导轨的抗粉尘能力更强，日常维护仅需定期清理轨道槽内的积尘即可，无需频繁加注润滑脂，更适合多尘的生产车间环境。设计过程中，组件的安装座采用直角折弯式结构，两个安装面分别对应滚轮固定位与外部负载连接板，安装座上预留的沉头安装孔可直接适配M5规格的内六角螺栓，能够快速连接滑台板、作业夹具等外部负载；端部的挡板结构可作为滑移行程的硬限位，避免滚轮脱出轨道造成设备故障。从安装边界来看，该导轨组件适配的2040铝型材截面尺寸为20mm×40mm，组件整体安装后横向突出型材表面的尺寸控制在35mm以内，纵向占用空间不超过60mm，能够在紧凑的设备框架内完成布置，不会占用过多的设备内部安装空间；滚轮采用包胶轴承结构，运行过程中噪音低，不会对车间作业环境造成额外的噪音污染，同时包胶层能够缓冲滑移过程中的微小振动，保证搭载的检测元件、作业工装的运行稳定性。在实际装配使用时，可根据行程长度任意裁切对应长度的2040铝型材作为轨道基体，无需对轨道本身做二次精加工，仅需保证型材裁切端面的垂直度即可满足导向精度要求，非常适合非标自动化设备的快速搭建、教学实验平台的组装以及小型民用自动化装置的开发使用，能够帮助设计人员快速完成线性运动模块的搭建，缩短设备的整体开发周期。
