双缸立式船用蒸汽机动力装置结构

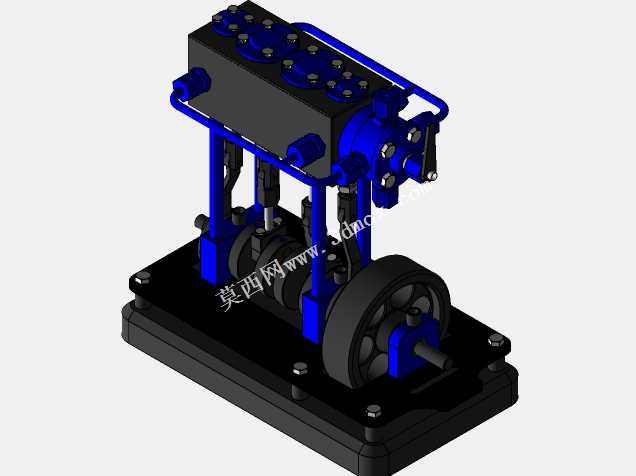

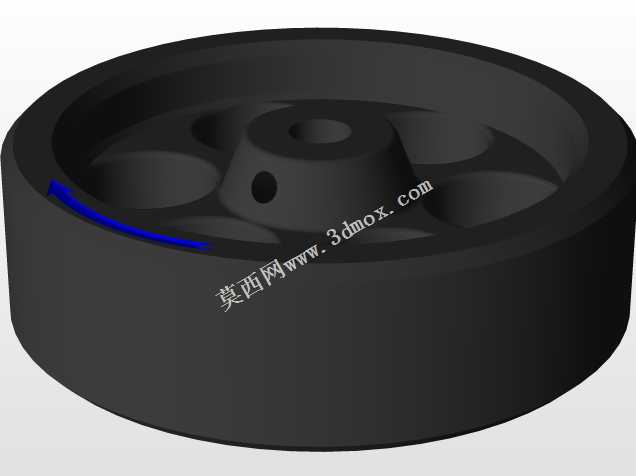

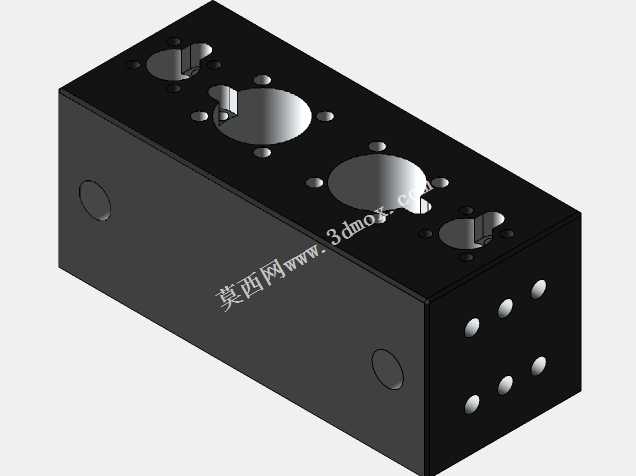

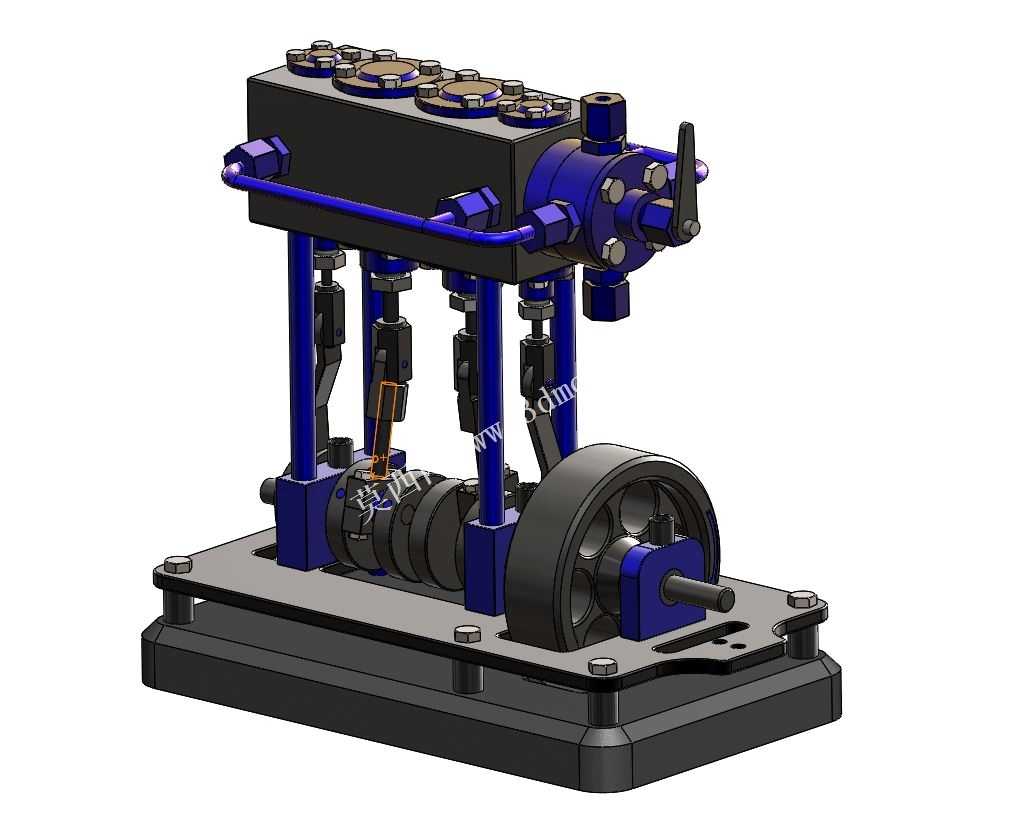

这款双缸立式船用蒸汽机，是面向小型内河船舶、近岸作业小艇以及复古船型复刻场景设计的核心动力输出装置，主要承担船舶航行过程中的主轴动力供给功能，可通过蒸汽压力的能量转换，将锅炉输送的高压蒸汽内能转化为曲轴旋转的机械能，最终通过传动结构带动螺旋桨旋转，推动船舶完成行进、转向等航行动作，适配吃水较浅、舱内安装空间紧凑的小型船舶动力舱布局。从功能特性来看，该蒸汽机采用双缸立式排布结构，两个气缸沿竖直方向平行布置在曲轴箱上方，相比单缸蒸汽机，双缸交替进汽做功的结构能够大幅降低曲轴输出扭矩的波动，让动力输出更平顺，减少船舶航行过程中因动力脉冲带来的船体震动，同时立式结构能够有效压缩动力装置的横向占用空间，适配船舶狭长的动力舱安装条件。设备顶部集成了一体式的汽阀分配总成，通过凸轮联动结构控制两个气缸的进汽、排汽时序，侧面设置的操纵手柄可直接调整汽阀开度，实现输出转速与功率的实时调节，无需额外加装复杂的外部控制管路。从设计思路层面，整机采用模块化分层设计逻辑，最下方为厚重的铸铁式安装底座，底座预留了对称分布的螺栓固定孔位，可直接通过螺栓将整机固定在船舶动力舱的预埋安装基座上，底座上方集成曲轴与飞轮组件，大直径的铸铁飞轮能够储存做功冲程的多余能量，带动曲轴平稳越过止点，保障设备连续运转不卡滞；中部为双缸支撑立柱与活塞连杆传动结构，将活塞的竖直往复运动精准转化为曲轴的旋转运动，立柱采用框架式排布，既保障了结构支撑强度，又预留了充足的检修操作空间，日常维护时可直接观察连杆与曲轴的润滑、磨损状态；上部为气缸体与汽阀总成，气缸外侧布置了连通的蒸汽管路，可将高压蒸汽均匀输送至两个气缸的进汽腔，同时将做完功的乏汽统一汇集排出至冷凝器。在安装边界与外形尺寸方面，整机整体呈规整的立式长方体布局，底座长宽尺寸适配小型船舶动力舱的常规安装位，整体高度控制在常规船舶动力舱的净空高度范围内，安装时仅需保障底座与基座贴合紧密、固定螺栓扭矩符合要求，同时预留出蒸汽进气管、乏汽排出管以及操纵手柄的操作空间即可，无需对船体结构做额外改造。设备的所有运动部件均做了防护设计，外露的传动结构不会与舱内其他管线、部件发生干涉，运转过程中润滑油脂不会飞溅污染舱内环境，适配船舶动力舱潮湿、空间紧凑的使用环境，能够在持续供汽的条件下长时间稳定输出动力，满足小型船舶的航行动力需求。
