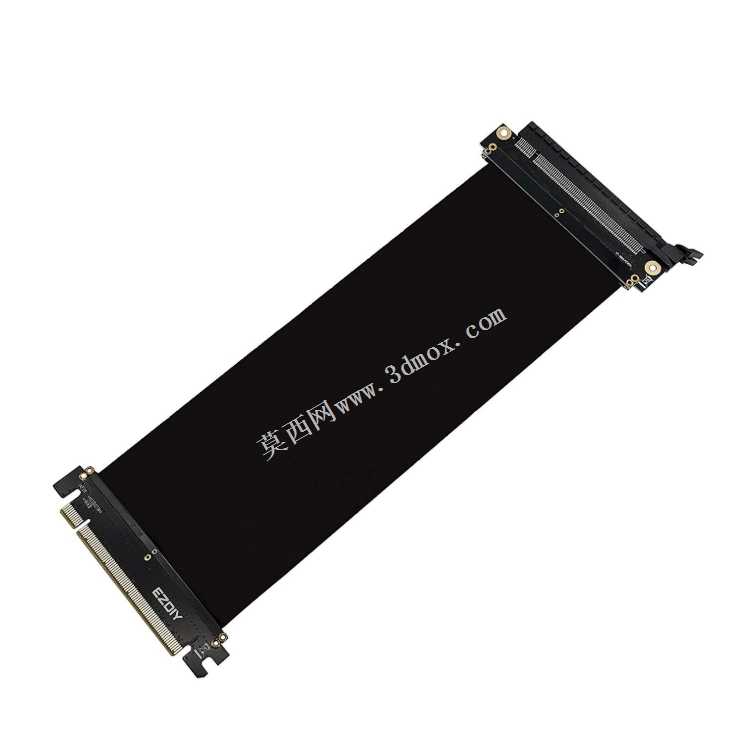

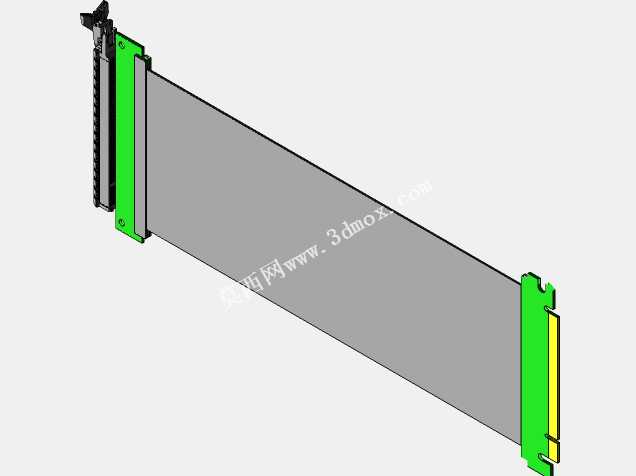

25cm长PCIe柔性提升转接排线结构设计

这款PCI Express柔性提升转接排线，主要面向紧凑型机箱装机、硬件改装、立式显卡安装、多卡扩展布局等场景使用，能够在不损失PCIe信号传输稳定性的前提下，改变板卡的安装朝向与安装位置，解决狭小机箱内显卡与散热模块、存储设备的安装干涉问题，同时也能满足特殊装机方案里的硬件布局需求，比如ITX小机箱的竖装显卡、开放式测试平台的板卡延伸安装、工业工控设备内的板卡错位布置等场景。从实际用途来看，它可以替代传统硬质PCIe转接卡的刚性连接缺陷，柔性的排线主体能够根据机箱内部空间做适度弯折，适配不同的安装间距，避免硬质转接件无法调整角度、容易挤占内部风道的问题，两端的金手指接口分别对应主板PCIe插槽与扩展板卡的金手指端，连接后可以完整传输PCIe通道的信号，支持高速数据交互，不会因为转接造成明显的性能损耗。在功能特性设计上，排线主体采用屏蔽层包裹结构，能够隔绝机箱内部其他电子元件的电磁干扰，保证信号传输的完整性，两端的接口部分做了加固处理，金手指部位做了耐磨镀层，多次插拔也不会出现接触不良的问题，接口旁的固定孔位可以配合机箱螺丝或者固定卡扣，将两端接口牢牢固定在对应安装位，避免使用过程中因为震动、拉扯导致接口松脱。设计思路上，这款产品优先考虑安装适配性与信号稳定性，25cm的长度设置覆盖了绝大多数常规机箱内主板到显卡竖装位的距离，既不会因为长度过短无法适配布局，也不会因为排线过长造成信号衰减、走线杂乱的问题；排线的柔性基材选用耐弯折、耐高低温的材质，能够适应机箱内部的工作温度环境，长期使用也不会出现基材老化、排线断裂的问题。外形尺寸上，整体排线为扁平状结构，厚度较薄，走线时可以贴合机箱内壁或者背板缝隙布置，不会挤占机箱内部的散热风道空间，两端接口的尺寸完全符合PCIe标准插槽的规范，不需要额外改造就可以直接适配标准PCIe x16规格的板卡与插槽，安装边界上不需要预留额外的操作空间，只要两端接口对应插槽位置，排线可以顺着机箱内部空隙排布，适配不同结构的ATX、MATX、ITX规格机箱，也能满足部分工业控制设备内的板卡扩展转接需求，在保证连接可靠性的同时，大幅提升硬件布局的灵活性。
