小型螺杆式聚合物挤出送料装置结构设计

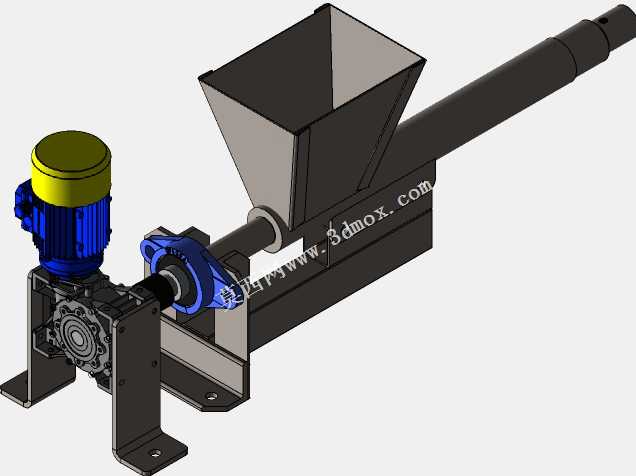

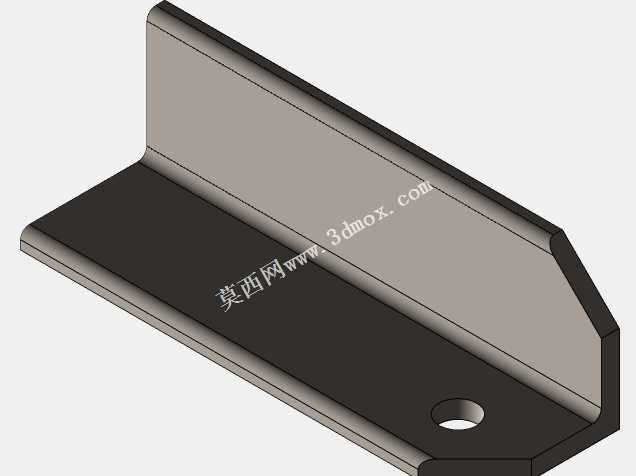

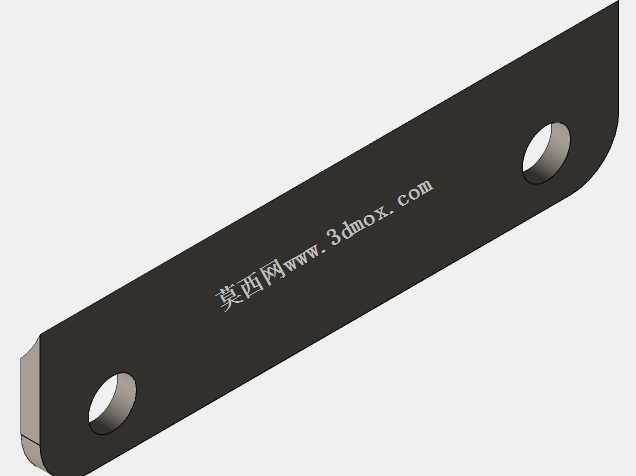

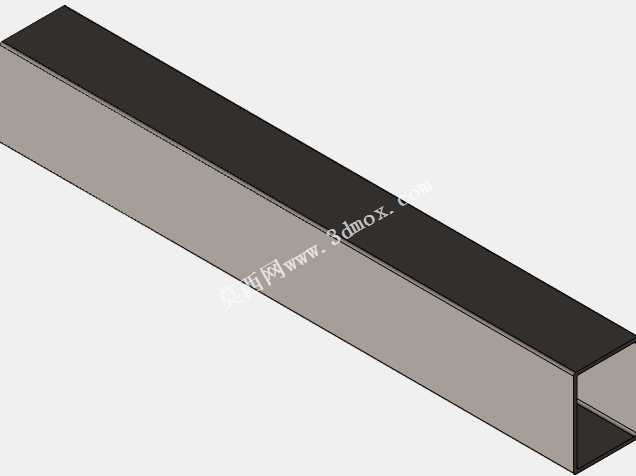

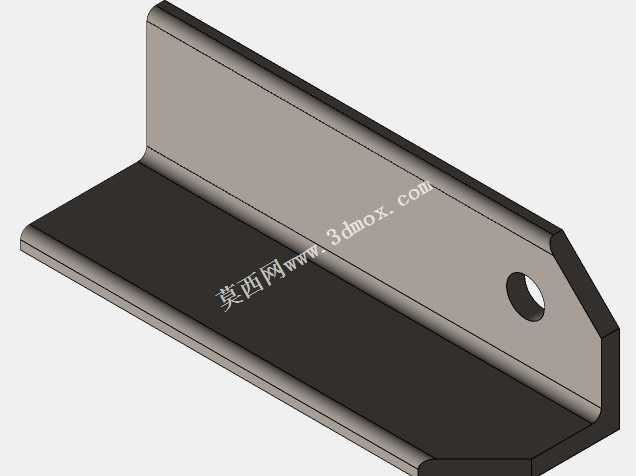

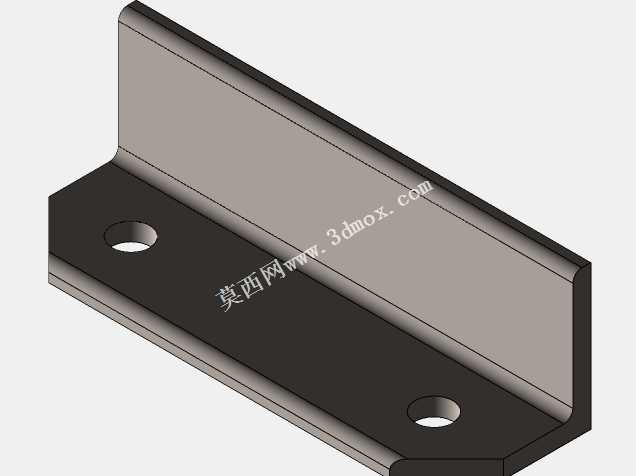

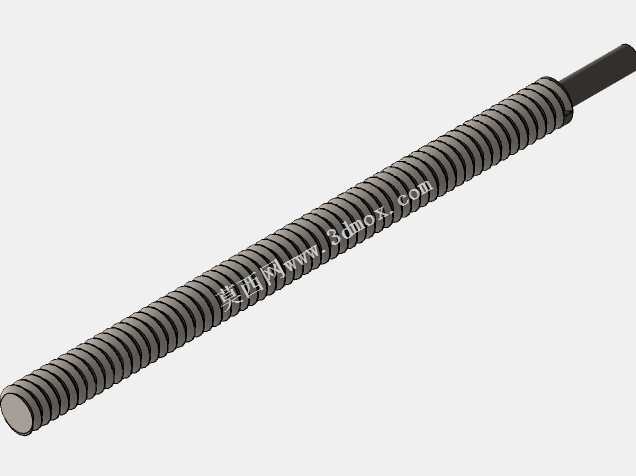

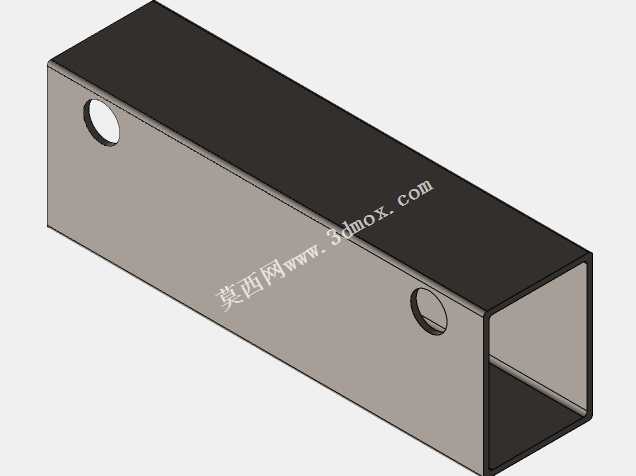

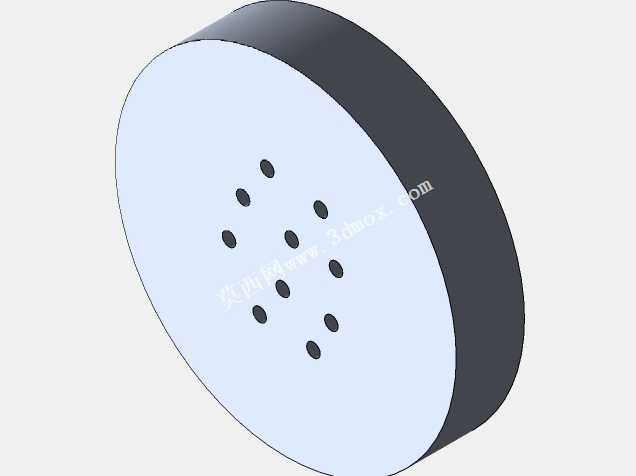

该装置为小型单螺杆聚合物挤出送料单元，主要面向实验室高分子材料配方研发、小批量特种聚合物试样生产场景，可适配桌面级挤出成型试验线，完成粒状、粉状聚合物原料的稳定定量输送与初步塑化推送，也可作为小型注塑、吹塑试验设备的前置喂料模块，解决小批量试验过程中原料输送精度差、进料卡顿的常见问题。整套装置采用卧式布局，核心由驱动单元、减速传动组件、螺杆输送腔体、进料料斗、安装机架五部分构成，驱动端采用立式电机搭配蜗轮蜗杆减速机构，可将电机高转速低扭矩输出转换为螺杆所需的低转速高扭矩动力，适配聚合物原料输送过程中所需的稳定推力，避免原料卡滞时出现驱动过载损坏的问题。进料段采用上方敞口的方锥形料斗设计，料斗下口直接与螺杆腔体进料段连通，锥面倾斜角度经过物料安息角校核，可保证粉状、粒状聚合物依靠自重顺畅落入螺杆槽内，无需额外加装搅拌破拱机构即可满足常规流动性原料的进料需求，减少不必要的结构冗余。螺杆腔体为水平长筒结构，螺杆沿腔体轴向布置，动力输入端通过带座轴承与机架连接，既可以承受螺杆转动过程中的径向载荷，也能抵消原料推送过程中产生的轴向反力，保证螺杆转动过程的同轴度，避免螺杆与腔体内壁出现刮蹭磨损。整套装置的安装机架采用折弯钢板焊接成型，底部预留两个水平安装支脚，支脚上开设长条形安装孔，可适配不同台面的安装固定需求，安装边界可兼容常规实验室设备机架的安装孔位，无需额外定制转接板即可完成装配。设计过程中优先考虑试验场景的拆装便捷性，料斗与腔体、腔体与端盖、减速机构与机架之间均采用螺栓快装连接，可快速拆解完成腔体内部、螺杆表面的原料残留清理，适配频繁更换原料配方的试验需求，避免不同配方原料交叉污染影响试验结果。螺杆的螺距、槽深参数针对常规热塑性聚合物的输送特性优化，可在稳定转速下实现均匀定量送料，送料量波动控制在较小范围内，保证后续挤出成型过程的压力稳定，提升试样制品的成型一致性。装置整体结构紧凑，驱动端与料斗、输送腔体的布局经过空间校核，无突出干涉结构，可直接嵌入小型试验生产线的布局中，无需预留过多额外操作空间，同时外露转动部件均设置在机架内侧，可避免试验操作过程中出现衣物、工具卷入的安全隐患。
