快装式不锈钢法兰卡箍紧固连接件

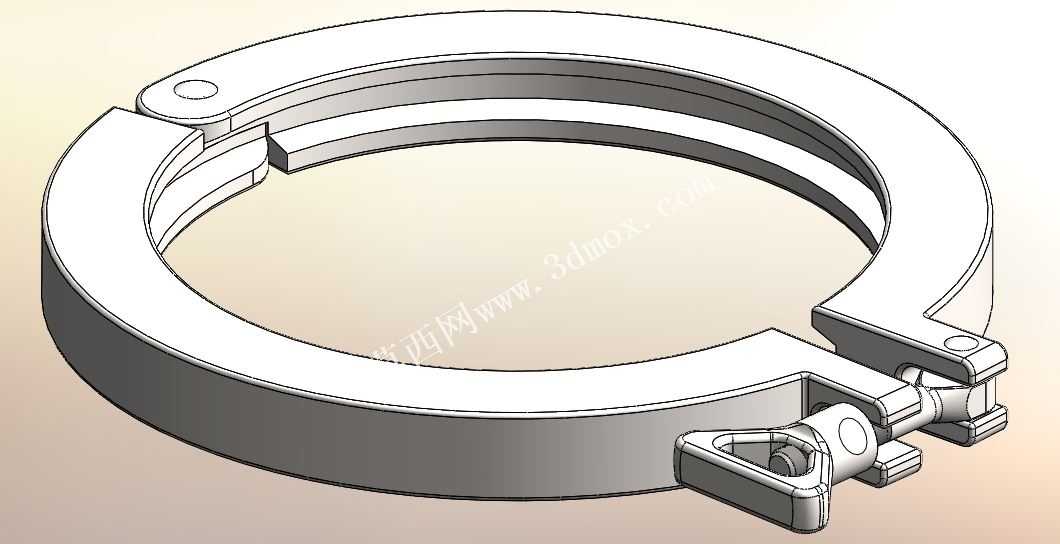

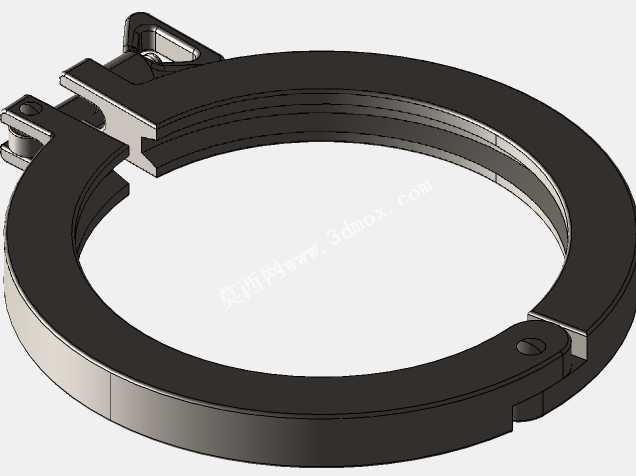

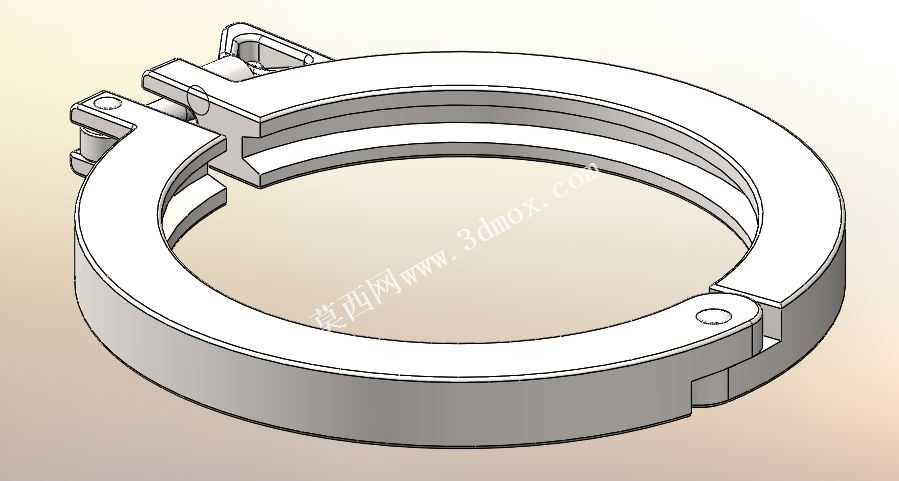

这款快装法兰卡箍是工业流体输送管路系统中应用极为广泛的紧固连接件，在食品饮料加工、生物医药制剂、精细化工生产、半导体超纯水输送等对管路密封性能、拆装便捷性有较高要求的场景中承担核心连接作用，主要用于实现两个带配对法兰边的管道、阀门、泵体接口或者罐体端口的快速对接与锁紧，替代传统的螺栓法兰连接方案，大幅降低管路拆装、维护、清洗的作业耗时。从功能特性来看，该卡箍采用单侧铰接、单侧快锁的结构设计，铰接端通过销轴实现两个半环箍体的转动连接，开合角度可满足法兰对接时的套入操作需求，无需完全拆分箍体即可完成安装对位；锁紧端采用偏心压紧式锁扣结构，扳动锁扣手柄时可通过偏心结构的行程差带动两个半环逐步收紧，将对接法兰的密封面均匀压紧，配合法兰间的密封垫片即可实现可靠的静密封，可承受常规工况下的管路内压，避免输送介质出现渗漏问题。在设计思路上，这款卡箍的箍体内侧采用与法兰锥边匹配的斜面轮廓，锁紧过程中斜面可同时产生径向抱紧力与轴向压紧力，让两个对接法兰保持同轴对中状态，避免法兰错位导致的密封失效；锁扣位置设置了铰接式连接结构，可适配一定范围内的法兰厚度公差，降低对法兰加工精度的严苛要求，同时锁扣手柄的造型贴合手部施力角度，作业人员无需借助额外工具，徒手即可完成锁紧与松开操作，大幅提升现场作业效率。从安装边界来看，该卡箍的整体环形轮廓适配对应公称直径的标准快装法兰，箍体宽度覆盖法兰边的整个压紧接触面，安装时仅需将两个对接法兰对齐、放置好密封垫片后，将张开的卡箍套在两个法兰的拼接位置，扳动锁扣手柄至锁紧位置即可完成安装，安装后卡箍的外轮廓无尖锐凸起，不会在管路密集排布的场景中剐蹭周边管线或作业人员，整体结构无多余零散部件，拆装过程中不会出现零件掉落遗失的问题，非常适合需要频繁拆装清洗的管路系统使用。卡箍整体采用金属材质一体成型加工，结构强度充足，可适应常规工业环境下的温度、压力波动，长期使用不易出现结构变形或锁紧失效问题，铰接位置与锁扣位置的销轴连接结构转动顺畅，经过多次反复开合操作仍能保持稳定的锁紧力，可满足管路系统长期运维的使用需求。
