全规格长半径90度对焊弯头管件设计

在工业管道系统的搭建与运维场景中，长半径90度对焊弯头是改变管路介质流向的核心承压管件，广泛应用于石油炼化长输管线、化工流体输送管网、市政给排水主干管、热力蒸汽输送管道、船舶动力管系等多个工程领域，承担着引导介质平稳转向、降低管路局部阻力、缓冲介质冲蚀磨损的关键作用，是压力管道系统中用量极大、适配场景极广的基础连接构件。

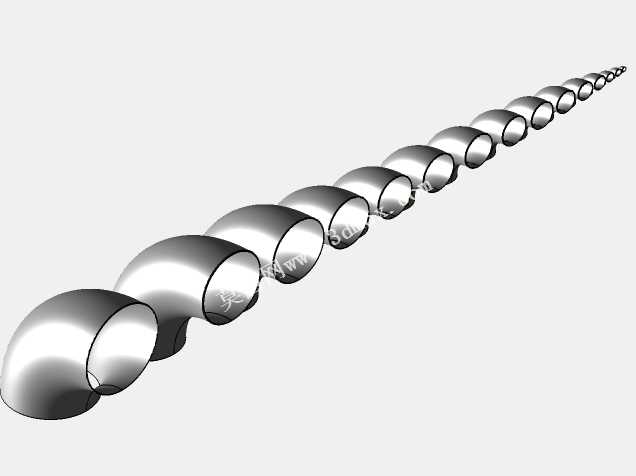

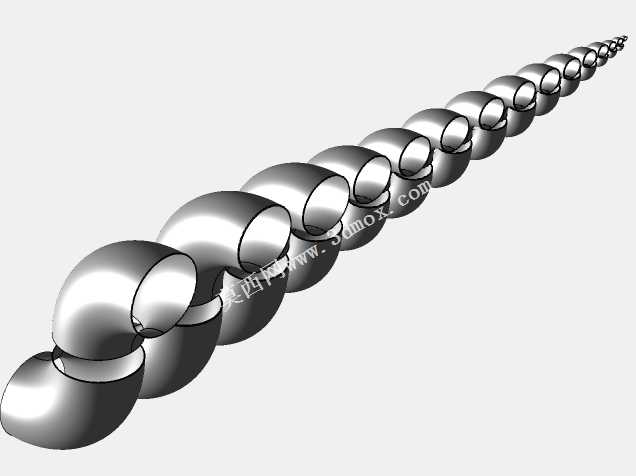

这套弯头设计覆盖了从1/2英寸到42英寸的全通径规格序列，全部采用长半径曲率结构设计，也就是弯头的弯曲半径为管道公称通径的1.5倍，相较于短半径弯头，这种结构能让介质在转向过程中形成更平缓的流道过渡，大幅降低介质流经弯头时的局部压力损失，减少紊流、涡旋的产生，既可以降低管路输送的动力能耗，也能减弱高速介质对弯头内壁的冲蚀磨损，尤其适配大流量、高流速、含固体颗粒的介质输送场景，有效提升管路系统的运行稳定性与管件使用寿命。

设计过程中严格遵循压力管道管件的相关设计规范，对焊连接端的坡口形式、壁厚过渡尺寸、曲率公差都做了统一的参数匹配，所有规格的弯头两端对接尺寸都与对应公称通径的标准钢管外径、壁厚完全适配，现场安装时可直接与管道端部完成对焊连接，焊接后的接头强度与管道本体保持一致，能够承受与管线匹配的设计压力与温度载荷，不会出现连接部位的应力集中或者密封失效问题。从安装边界来看，不同规格的弯头对应的轴向安装长度、中心高度都按照曲率半径做了成比例的梯度设计，在管线排布设计时可以直接根据公称通径选取对应弯头的安装占位尺寸，无需额外做非标适配，能够大幅降低管线排布的设计工作量，提升工程安装的效率。

整套系列化的弯头模型可以直接用于管路系统的三维排布设计、应力仿真分析、预制加工下料等环节，帮助设计人员在方案阶段就完成管路走向的精准规划，提前校验弯头与周边设备、支吊架的安装间隙，避免现场施工时出现管件碰撞、安装空间不足的问题，同时统一的规格参数也能适配批量预制加工的生产要求，减少非标定制带来的成本增加与工期延误。
