方法兰型LMK系列直线运动导块结构

本次呈现的方法兰结构线性导块，是直线往复运动场景中应用极为广泛的导向支撑部件，常见于自动化生产线的滑台模组、3D打印设备的运动轴、包装机械的推料机构、电子加工设备的位移平台、检测仪器的进给单元等场景中，核心作用是为配套的圆柱光轴提供低摩擦的滑动支撑，约束运动副的径向偏移，保障负载沿光轴轴线方向做精准的直线往复动作，避免运动过程中出现卡滞、偏摆、窜动等问题，大幅提升整套运动机构的运行稳定性与重复定位精度。

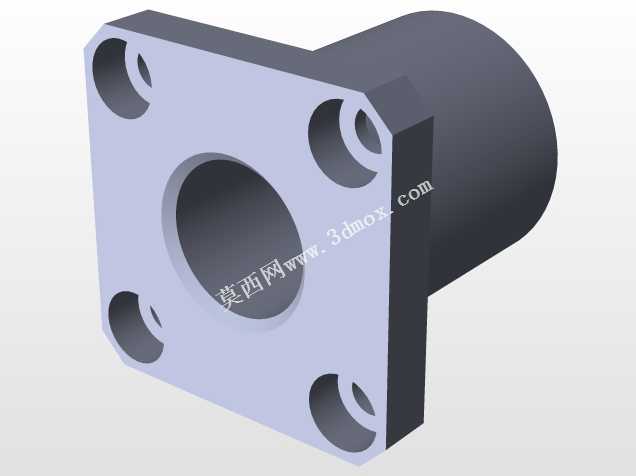

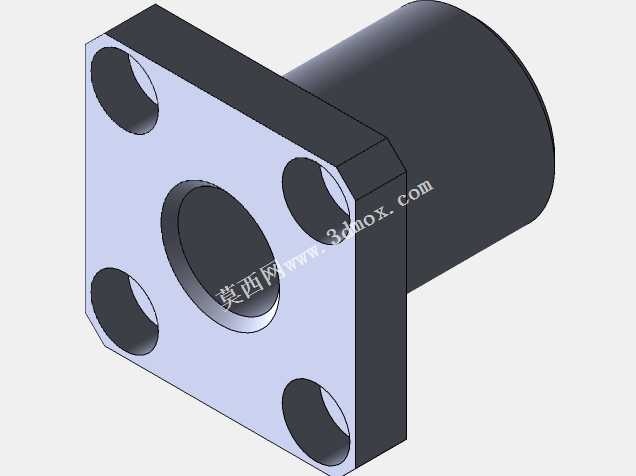

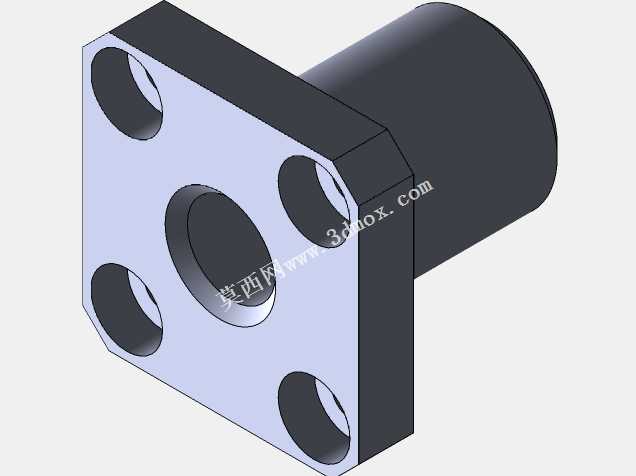

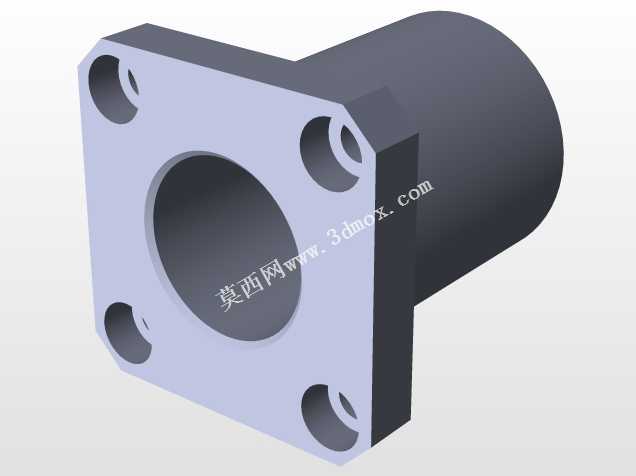

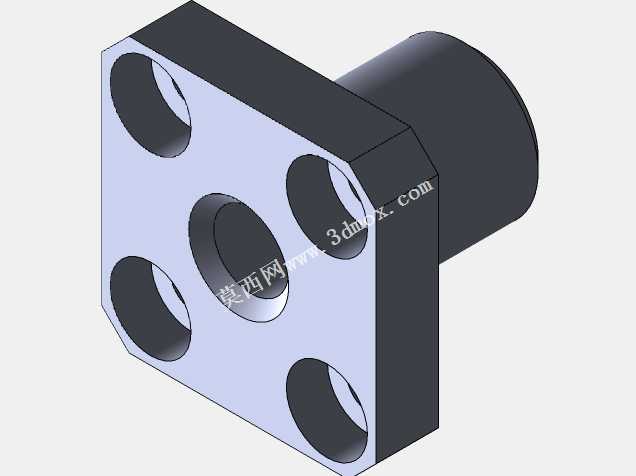

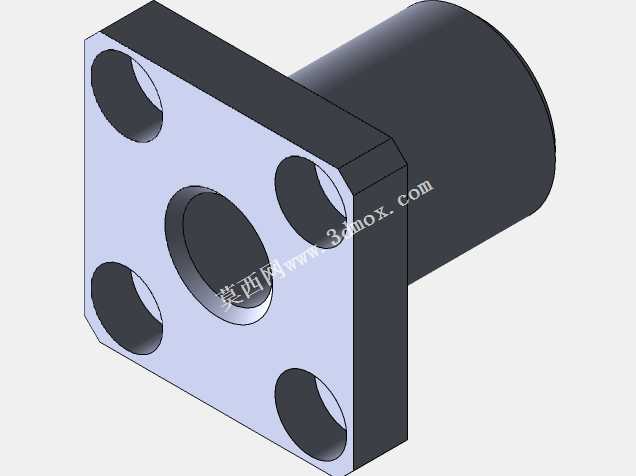

该系列导块采用方法兰一体化结构设计，法兰端设置四个对称分布的安装沉孔，可直接通过螺栓从法兰端面将导块固定在安装基板上，相比圆法兰结构更适配直角安装面的布局需求，安装时无需额外加工避让位，能有效压缩设备的安装空间，尤其适合安装空间局促、安装面为直角边的紧凑型设备布局。导块主体为圆柱形套筒结构，内部预留直线轴承或自润滑衬套的安装腔体，可根据使用场景的负载、速度、维护需求选配对应类型的滑动元件，适配轻载高速、重载低速等不同工况的使用要求。

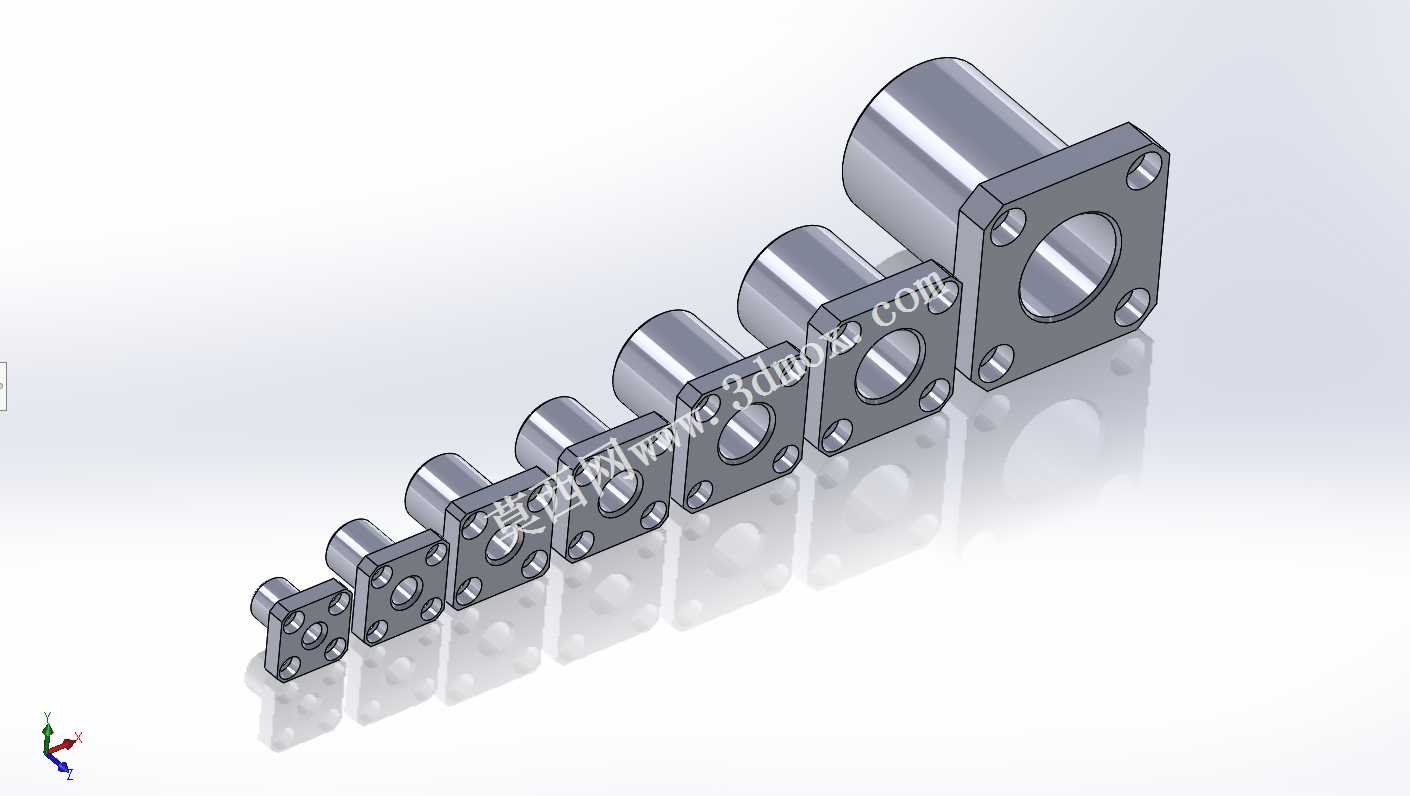

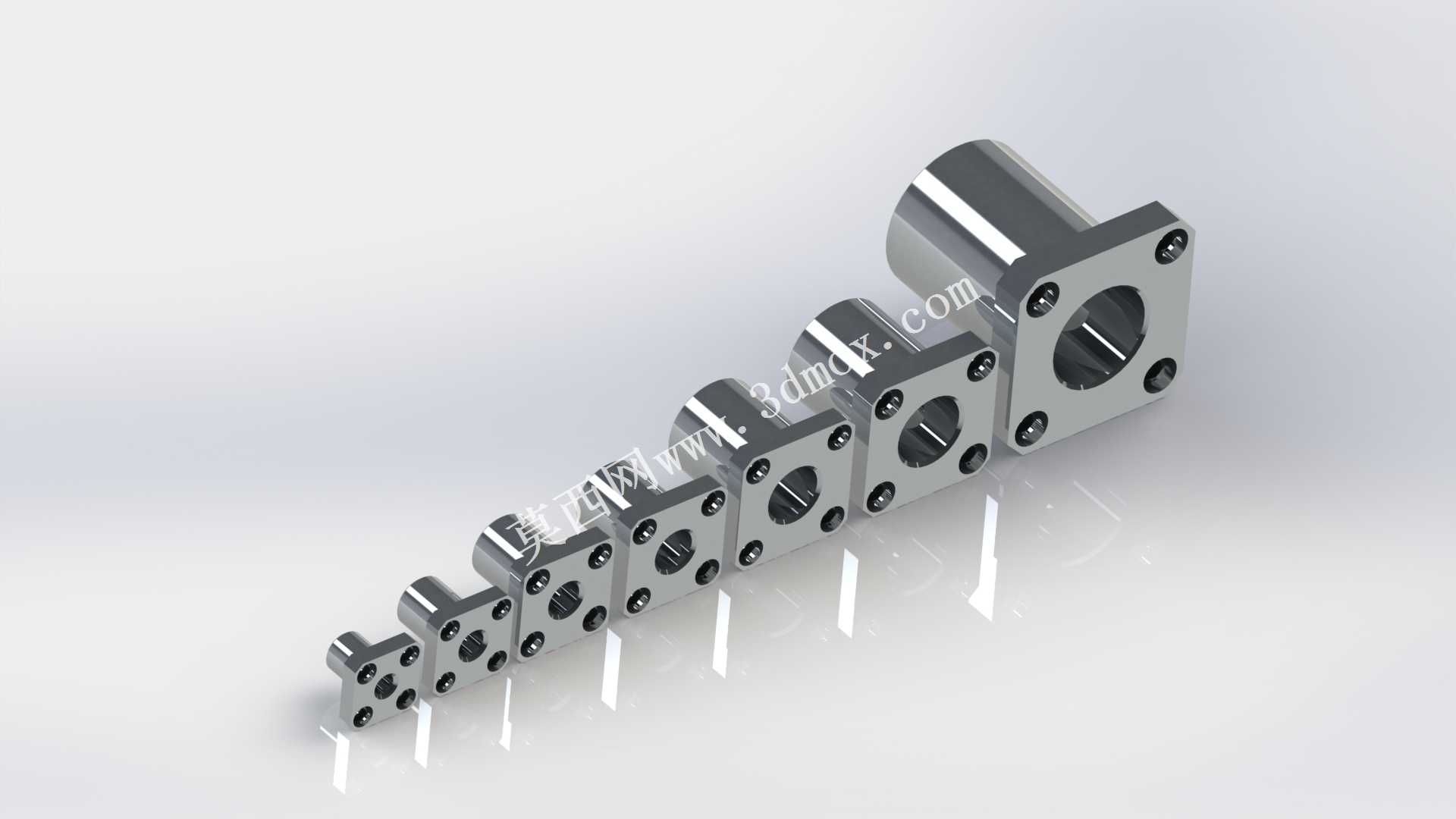

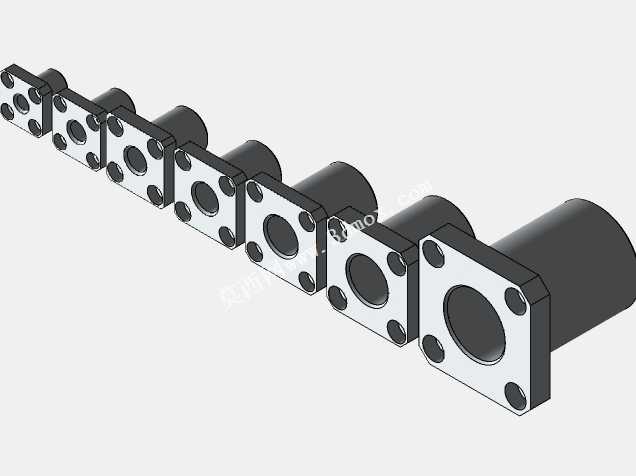

设计过程中针对不同的负载需求与光轴适配规格，做了成系列的尺寸梯度规划，覆盖6mm到30mm的常用光轴直径规格，每个规格的导块都严格匹配对应光轴的公差配合要求，套筒内径与光轴的配合间隙控制在合理区间，既保证滑动过程无卡滞，又避免间隙过大导致的运动精度下降。法兰端的安装孔位做了统一的位置度公差约束，同一直径规格的导块安装孔距保持一致，方便用户在设备迭代或配件更换时直接互换，无需重新调整安装位的孔位布局。导块的法兰端面与套筒轴线保持严格的垂直度要求，安装后可保证套筒轴线与安装面的平行度，避免光轴安装后出现别劲问题，延长滑动元件的使用寿命。

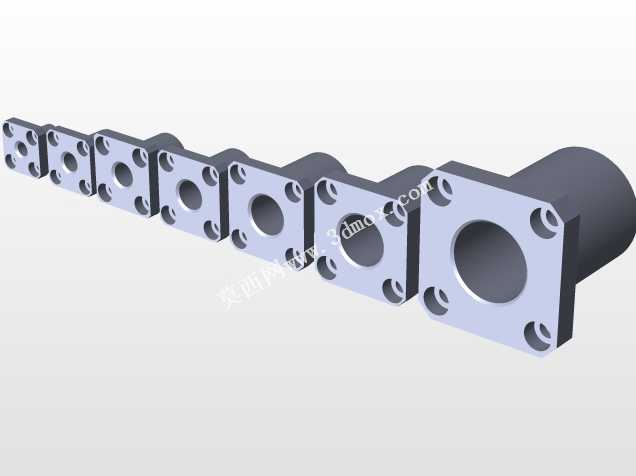

在安装边界方面，该系列导块的法兰边长、套筒长度、安装孔孔径与沉孔深度都随适配光轴直径的增大做等比例优化，小规格导块适配小型精密设备的轻载运动场景，大规格导块可承载更高的径向负载，适配大型自动化设备的重载直线运动需求。导块的外部轮廓做了倒角去毛刺处理，安装过程中不会划伤操作人员或配套线缆，整体结构简洁可靠，没有冗余的设计结构，既控制了部件自身重量，又能满足长期往复运动下的结构强度要求，可在多粉尘、常规温湿度的工业环境下长期稳定运行。
