多规格LM系列直线运动导块结构设计

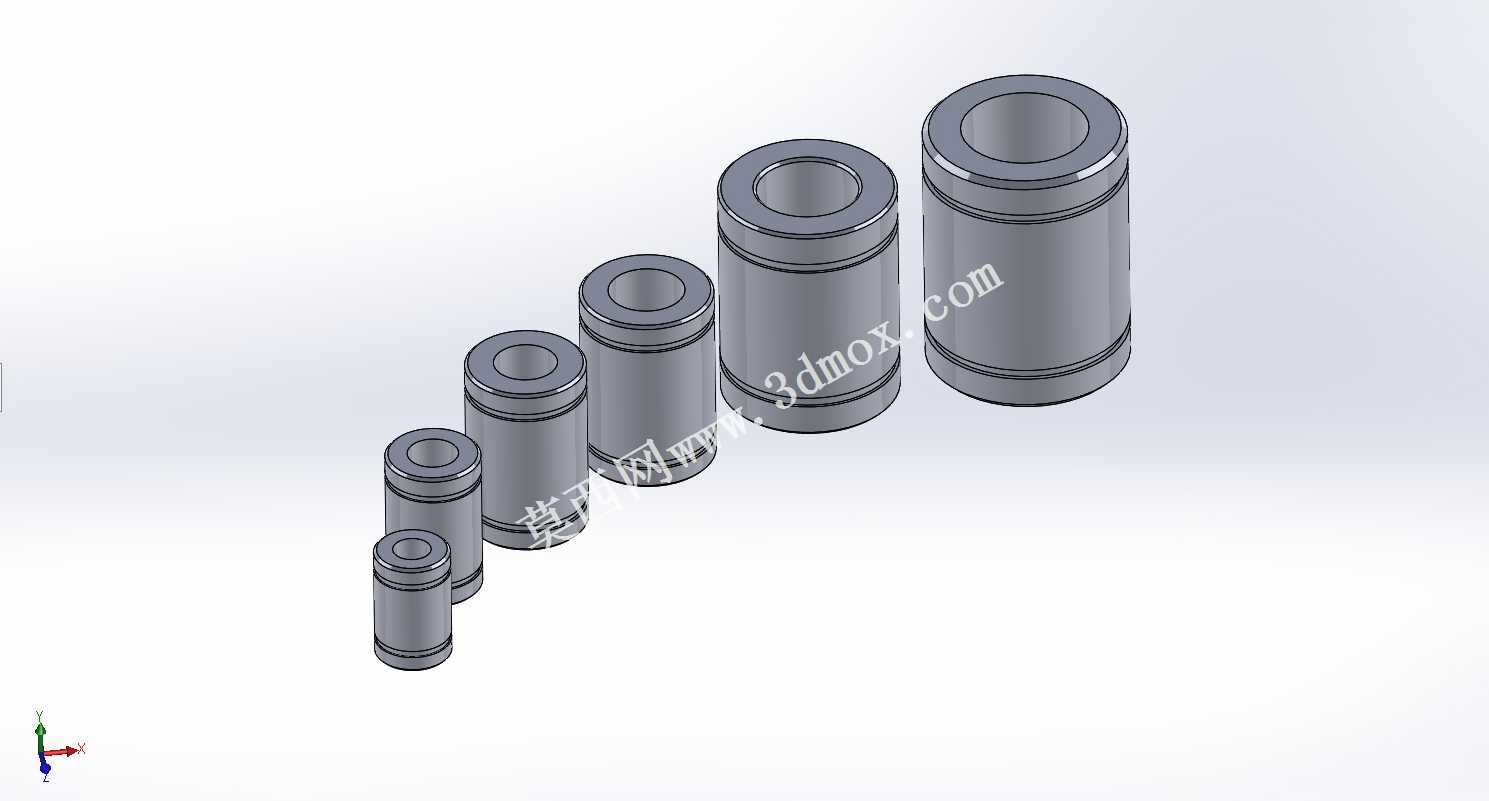

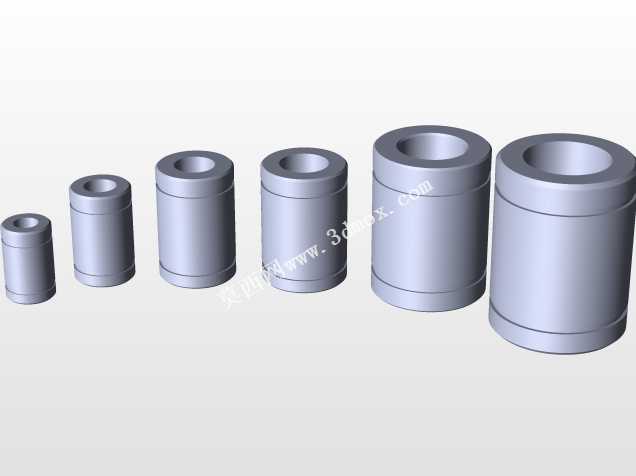

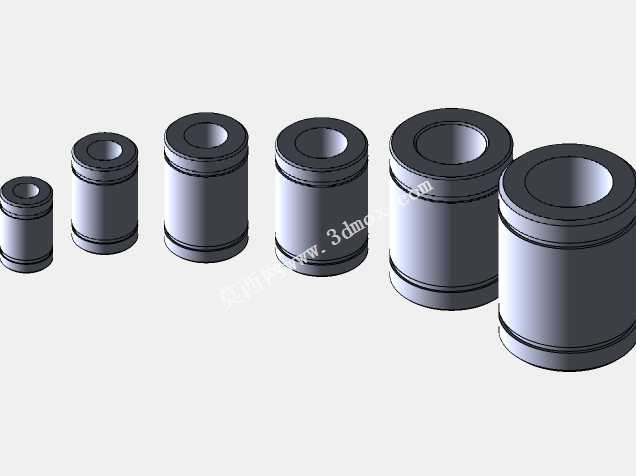

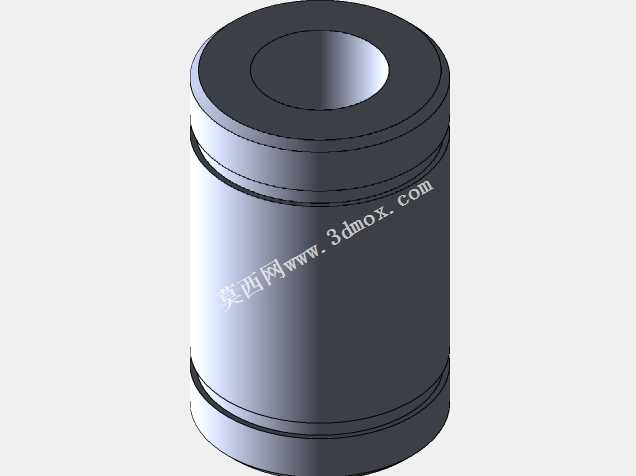

线性导块作为直线传动系统里的核心导向承载部件，广泛应用在数控加工设备的进给轴导向、自动化生产线的滑台移动、精密检测仪器的位移平台、包装机械的推料机构、3D打印设备的运动轴等需要实现高精度直线往复运动的场景中，承担着承载运动负载、约束运动轨迹、降低移动摩擦阻力的关键作用，其性能直接决定了整套直线运动机构的运行精度、平稳性与使用寿命。本次设计的LM系列线性导块覆盖6、8、10、12、16、20六种常用公称直径规格，可适配不同直径的配套直线光轴，满足从轻载精密传动到中载工业传动的差异化载荷需求。在功能特性设计上，导块内部集成循环滚动结构，将传统滑动摩擦转化为滚动摩擦，大幅降低运动过程中的摩擦阻力，减少驱动功率损耗，同时滚动结构的间隙可通过预紧调整消除，提升整体导向刚性，避免运动过程中出现爬行、窜动问题，保障往复运动的定位精度与重复定位精度。设计过程中优先考虑了安装适配性与运维便利性，导块整体采用圆柱套筒式外形结构，外圆为统一的圆柱基准面，可直接嵌入对应安装孔位完成固定，无需额外设计复杂的安装转接结构，有效压缩安装占用空间；导块两端设计有密封端盖结构，可阻挡外界粉尘、切削碎屑、加工废液进入内部滚动腔体，避免滚动体与滚道出现异常磨损，延长部件的维护周期与使用寿命。在尺寸与安装边界设计上，不同直径规格的导块严格遵循通用线性传动件的尺寸规范，公称内径与配套光轴直径保持高精度公差配合，外径尺寸、整体长度与同规格通用导块完全互换，用户可直接替换现有设备上的同规格导块，无需修改原有安装结构；导块的端面安装孔位、密封槽尺寸均经过公差校核，保障与配套光轴、安装座的装配同轴度，避免安装偏载导致的运动卡滞、局部磨损加剧问题。针对不同应用场景的载荷需求，小直径规格导块侧重轻量化与低摩擦特性，适配轻载高速的精密运动场景，大直径规格导块强化了滚道承载能力与结构刚性，适配中载低速的工业传动场景，全系列导块的滚道接触面均做了硬化处理，提升接触疲劳强度，可承受一定的径向载荷与少量的倾覆力矩，满足多数常规直线传动场景的使用需求。
