多规格直线运动线性导块结构设计

线性导块是直线运动传动系统中的核心导向承载部件，这类筒式线性导块常配套对应直径的圆柱光轴使用，在各类需要低摩擦直线往复运动的工业场景中承担导向与滑动支撑作用，常见于自动化生产线的移栽机构、数控加工设备的进给滑台、包装机械的推料模组、电子制造设备的位移调节单元，以及小型专用设备的直线动作执行端，能够为运动部件提供稳定的径向支撑与精准的直线运动轨迹约束，避免运动过程中出现偏摆、卡滞的问题。

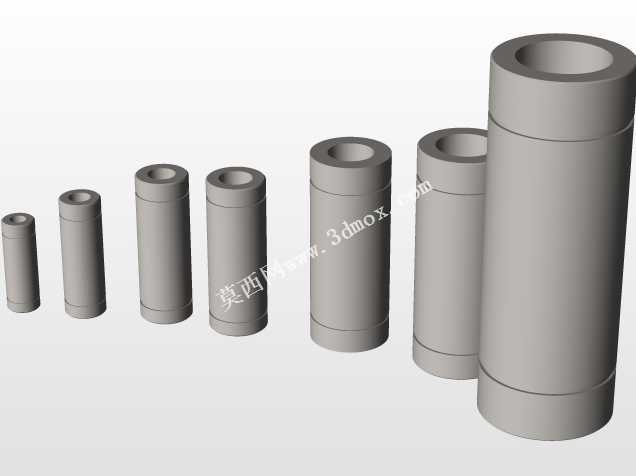

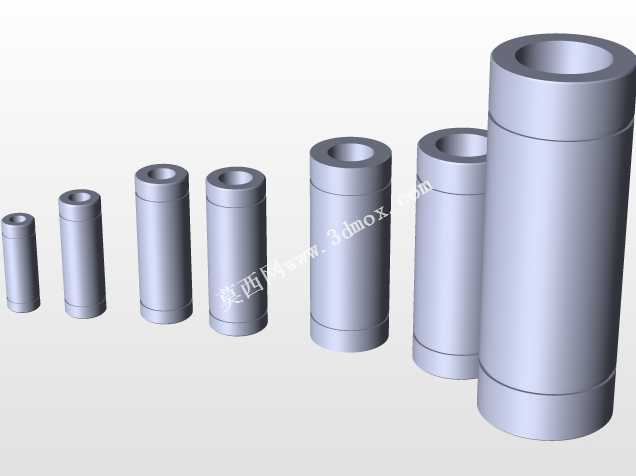

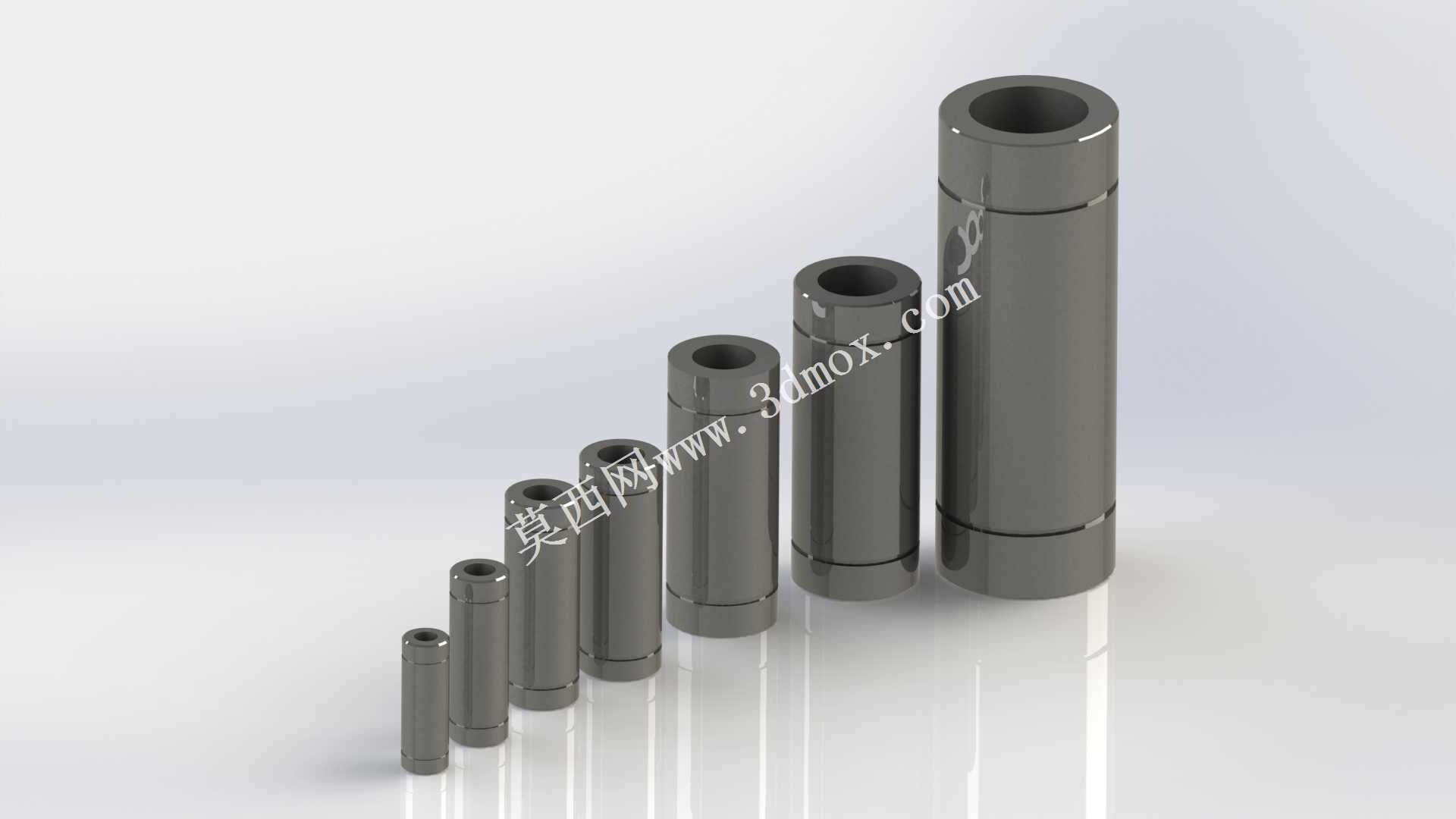

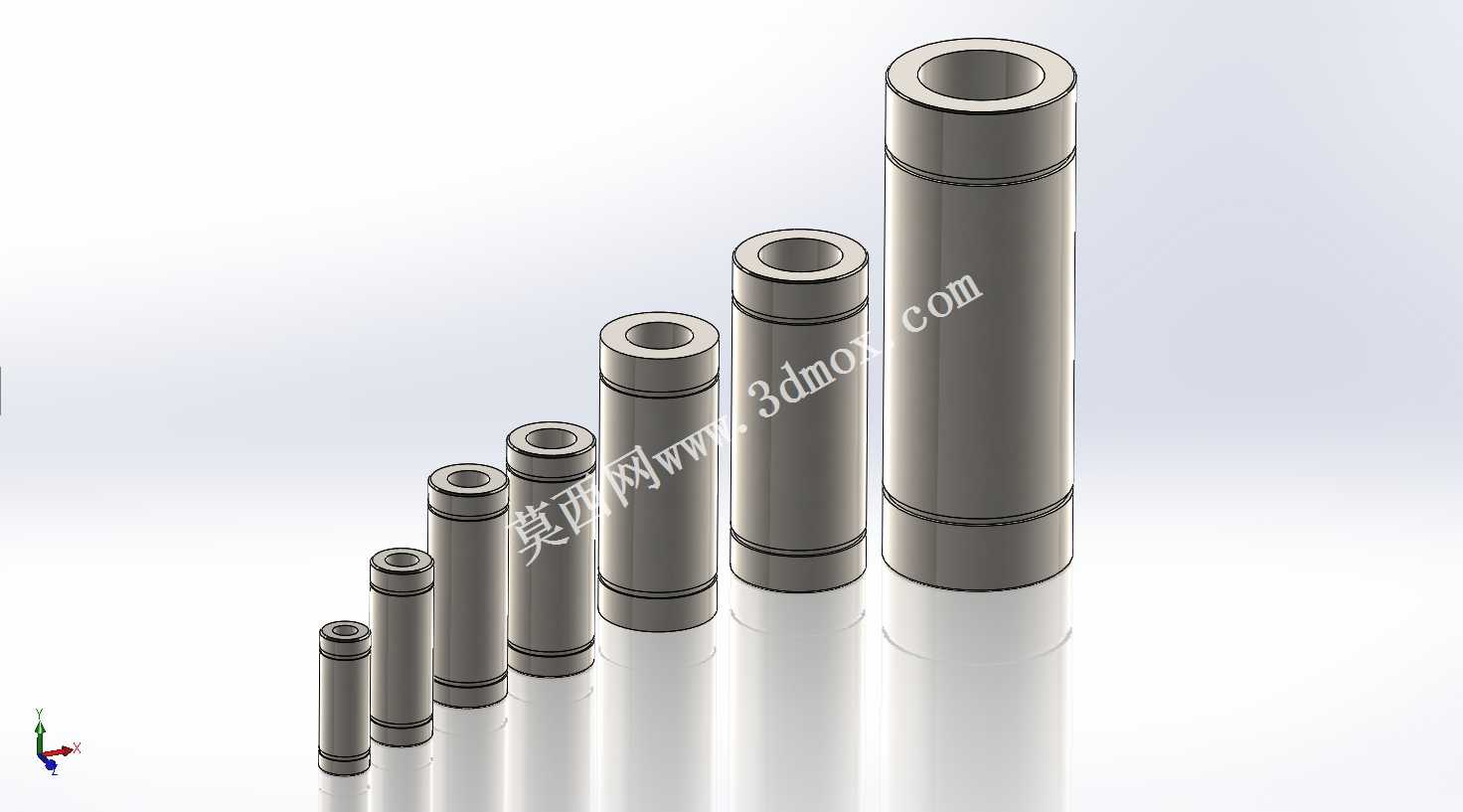

本次设计的LML系列线性导块覆盖6、8、10、12、16、20、30多种公称直径规格，可适配不同负载等级、不同安装空间的直线传动需求，小直径规格适用于轻载高速的小型自动化设备，比如3C电子行业的点胶、贴片位移机构，大直径规格可承载更高径向载荷，适用于物流输送、木工加工等重载直线运动场景。导块整体采用圆筒式外形结构，内部预留与配套光轴配合的滑动通道，外壁设计有环形卡槽结构，可用于安装密封挡圈、润滑储油构件，既能够阻挡外界粉尘、切削碎屑进入滑动配合面，也可以存储润滑介质，延长导块的维护周期与使用寿命。

在设计思路上，该系列导块遵循统一的接口规范，同一直径规格的导块保持一致的外径尺寸、总长尺寸与安装配合公差，不同直径规格按照负载梯度成比例调整外形参数，既保证了同规格产品的互换性，也方便设计人员根据实际负载、行程、安装空间快速选型。安装边界方面，导块为直筒式结构，安装时仅需将其嵌入对应安装座的内孔中，通过侧壁的顶丝或者端面的法兰压块即可完成固定，不需要复杂的安装调试流程，配套的光轴仅需保证直线度与表面粗糙度符合配合要求，即可实现顺畅的低阻力滑动。导块的滑动接触面经过精密加工，配合间隙控制在合理范围内，既能够保证运动的灵活性，也可以控制径向窜动误差，满足多数工业场景的直线运动精度要求，同时该系列导块结构简单，加工难度低，后期维护更换成本低廉，适合在各类通用工业设备中批量应用。
