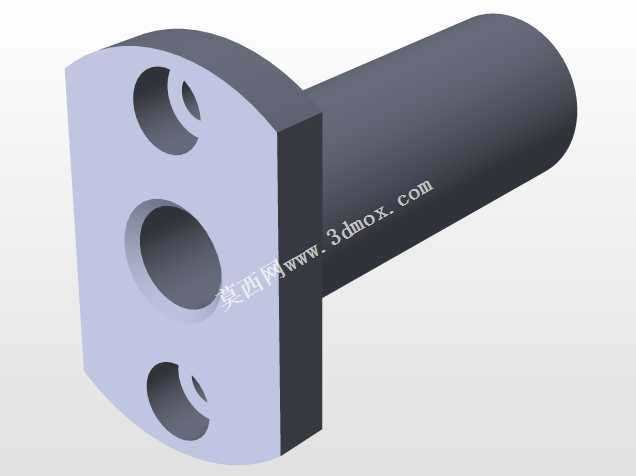

多规格法兰型直线导向衬套组件

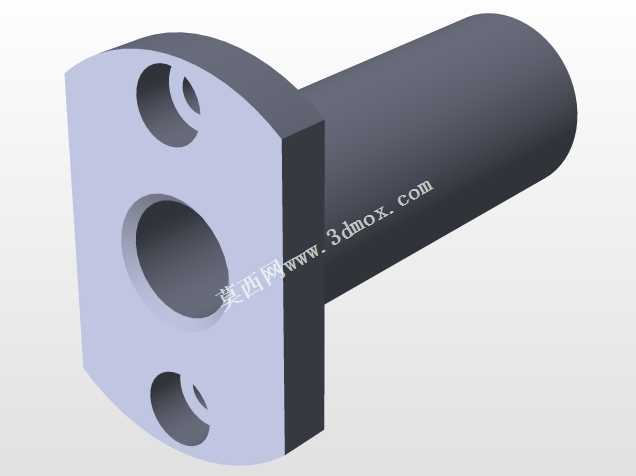

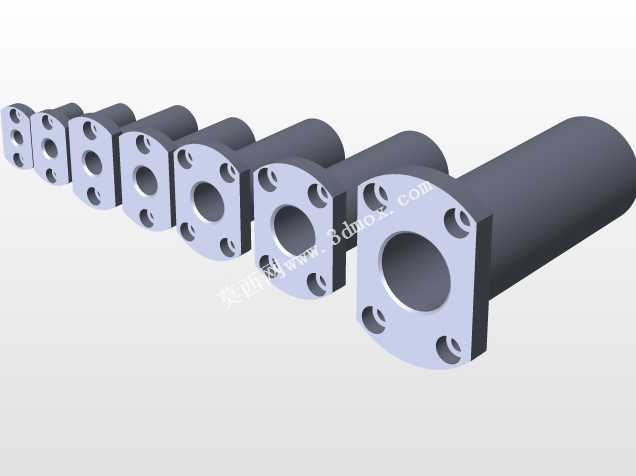

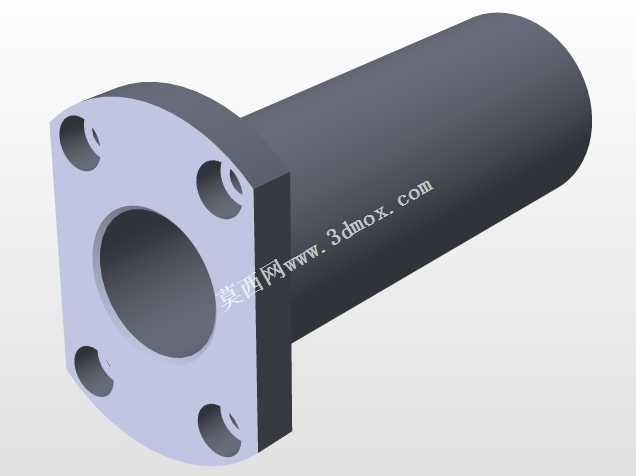

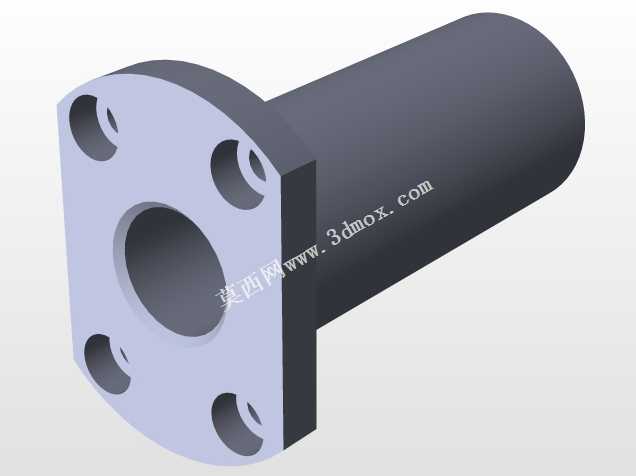

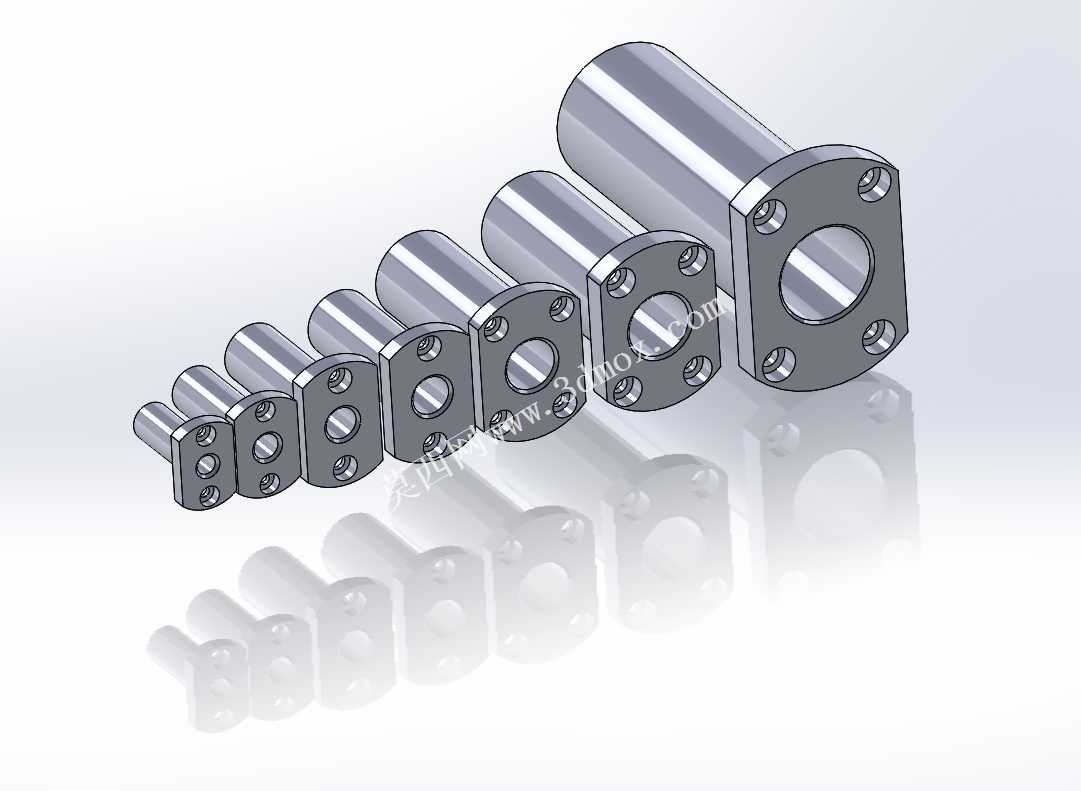

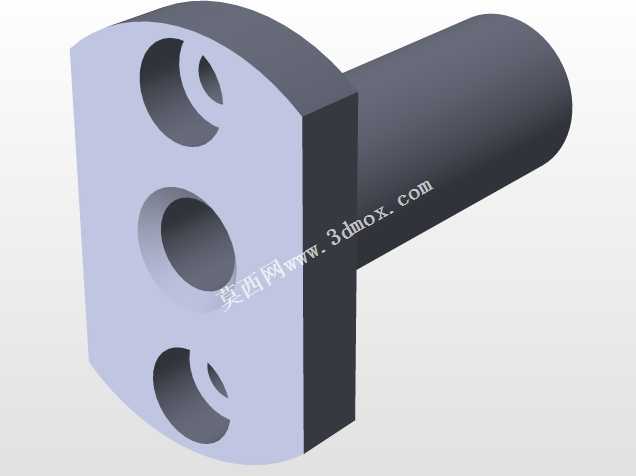

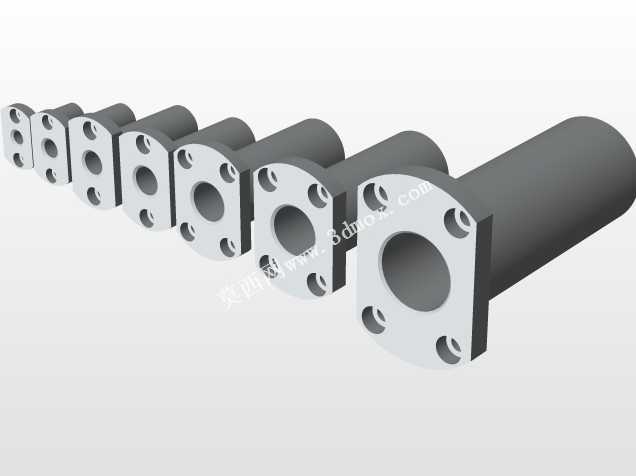

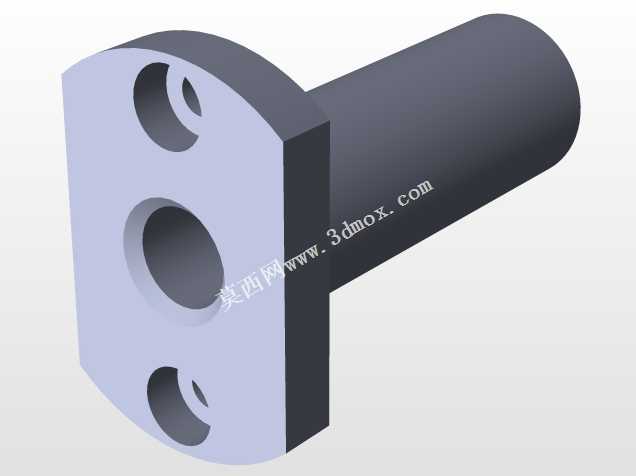

这类法兰型直线导向衬套，是直线往复运动场景中极为常用的导向承载部件，广泛应用在各类需要精准直线位移的工业设备中，比如自动化生产线的滑移工位、3D打印设备的运动轴系、精密检测仪器的进给机构、小型工装夹具的滑动导向单元，以及包装、电子组装类设备的直线执行端，能够为配套的光轴提供稳定的径向支撑与顺滑的轴向滑动约束，避免运动过程中出现轴系偏摆、卡滞的问题。该系列组件覆盖了6、8、10、12、16、20、30共七种不同的适配轴径，能够匹配不同负载等级、不同行程要求的设计需求，小规格型号可用于轻载高速的精密运动场景，大规格型号则可承载更高的径向载荷，适配中低速重载的直线传动工位。产品采用一体化切边法兰安装结构，法兰端预设对称分布的安装沉孔，安装时可直接通过螺栓将衬套固定在设备安装面板上，无需额外设计衬套压装固定结构，能够大幅简化安装座的加工难度，缩减设备整体的装配工时，同时切边法兰的外形相比圆形法兰更节省安装空间，在排布紧凑的多轴并列设备结构中优势尤为明显。设计过程中针对不同轴径的载荷特性做了壁厚匹配优化，衬套主体的导向段长度与法兰安装面的垂直度控制在较高精度区间，能够保证配套光轴装入后，滑动全程的同轴度偏差控制在极小范围内，避免出现局部磨损过快、滑动阻力不均的问题。安装边界上，不同规格的衬套对应不同的法兰安装孔距、导向段外径与整体长度，设计选型时可根据设备的安装面板厚度、预留的安装空间大小、所需的导向支撑长度选择对应型号，安装时需保证固定面的平面度符合要求，锁紧螺栓时采用对角分步锁紧的方式，避免法兰受力不均导致衬套内孔变形，影响后续滑动顺畅度。衬套的内孔导向面经过精密加工，表面粗糙度适配常规直线光轴的配合要求，既能够保证滑动过程的顺滑无卡顿，又能保留足够的支撑接触面积，分散运动过程中的径向载荷，延长部件的整体使用寿命，在常规无强腐蚀的工业车间环境下，搭配适配的润滑方案可长期稳定运行，无需频繁维护更换。
