LMF系列法兰型直线运动导向衬套组件

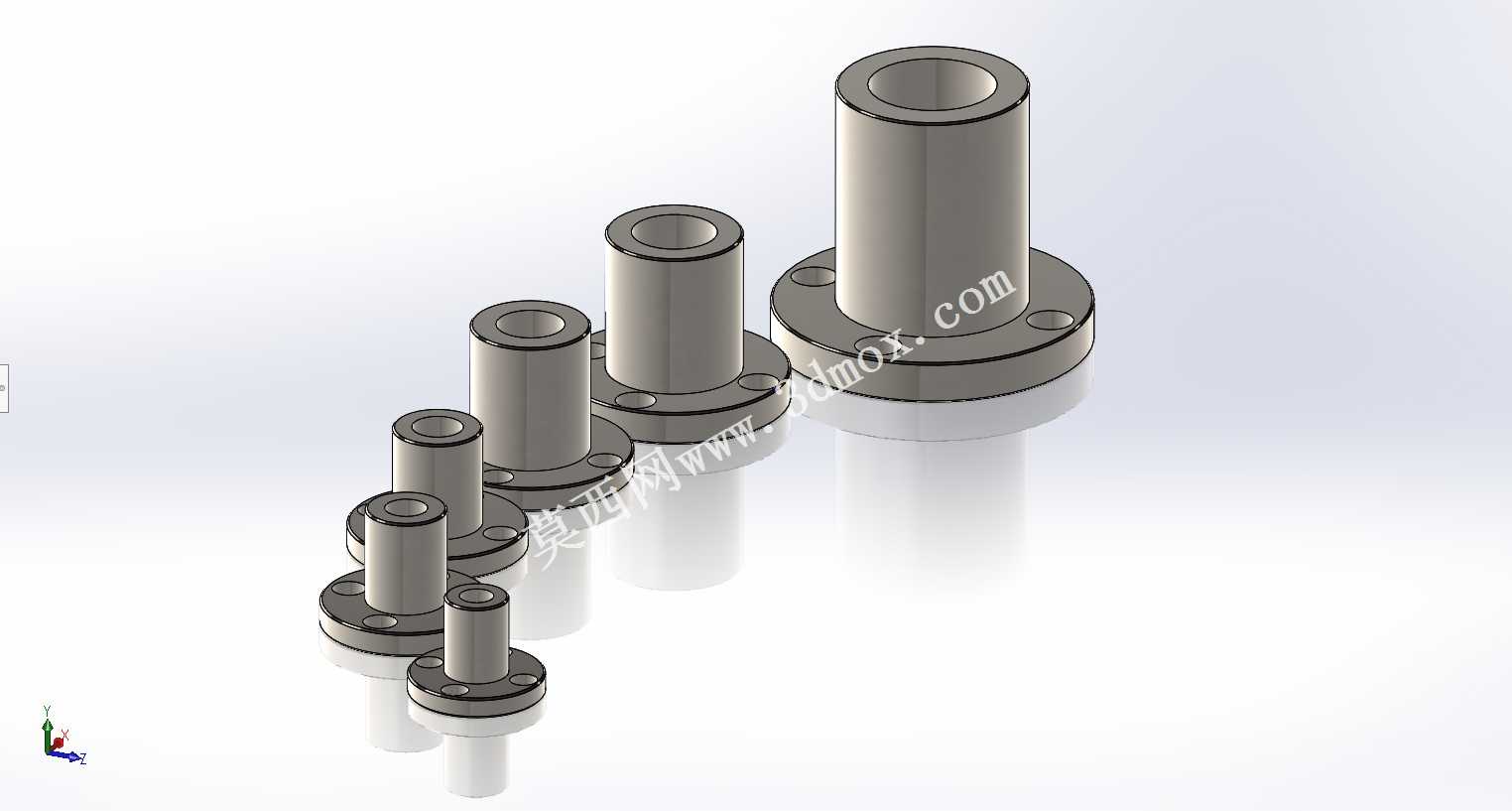

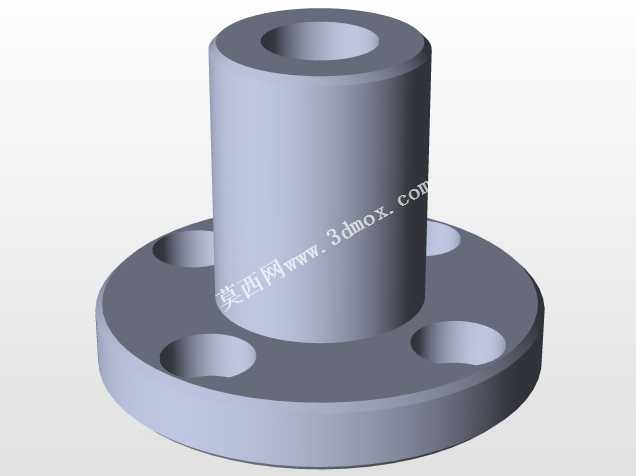

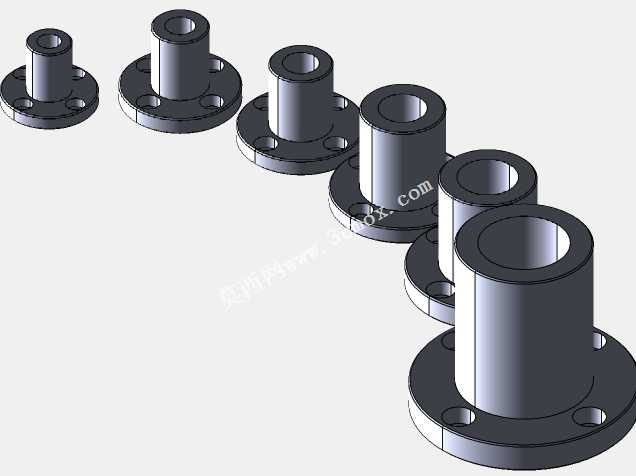

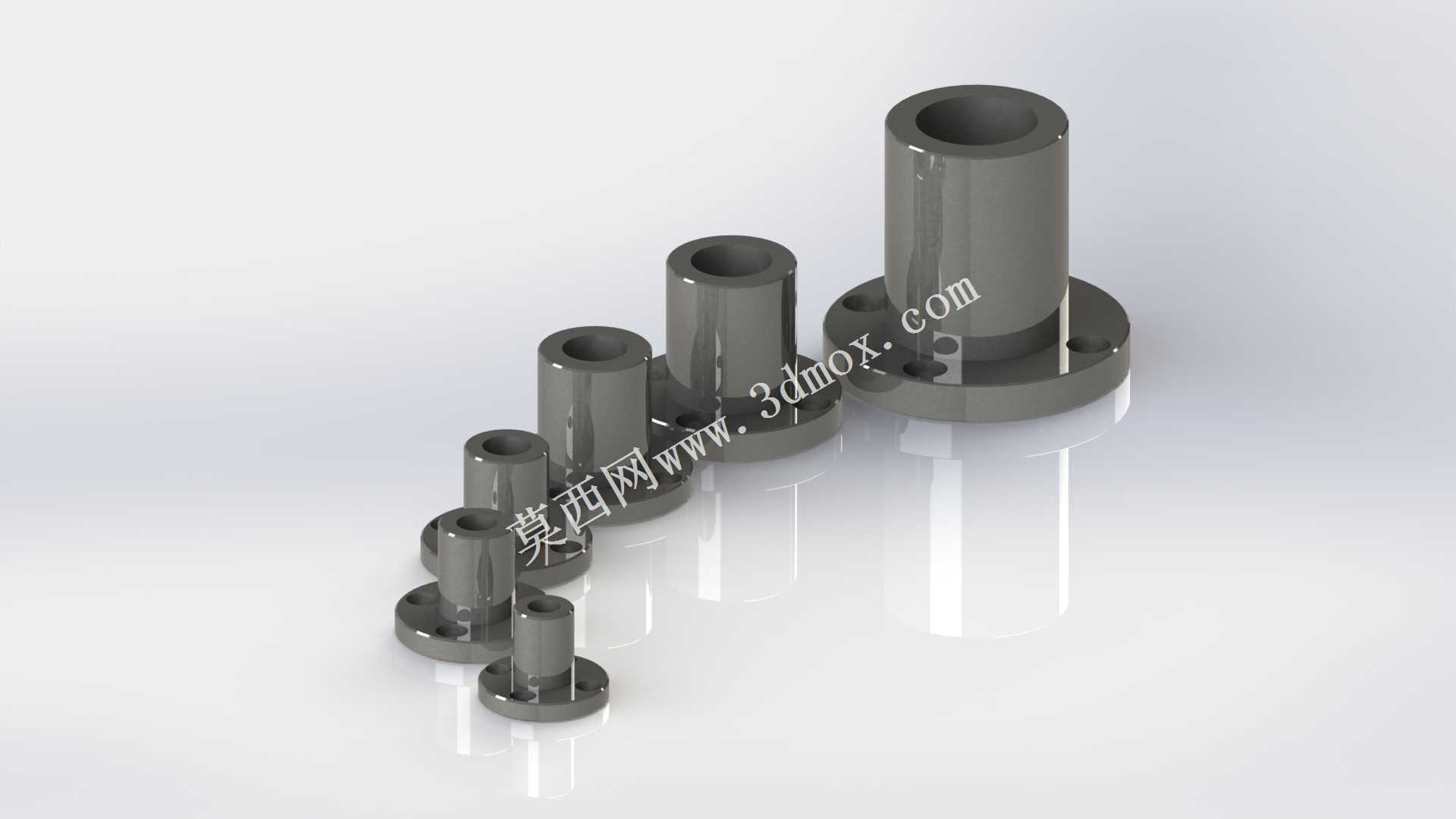

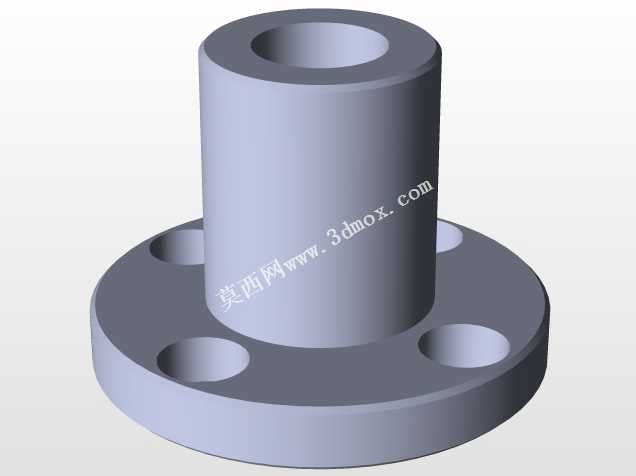

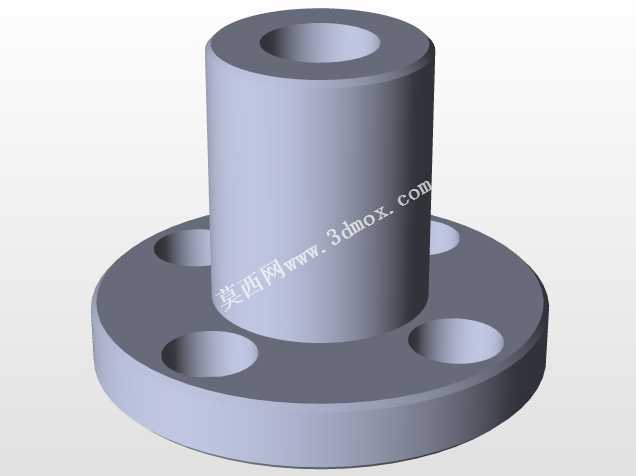

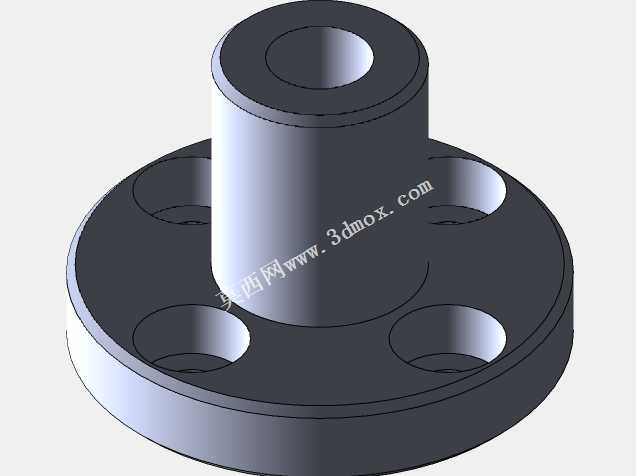

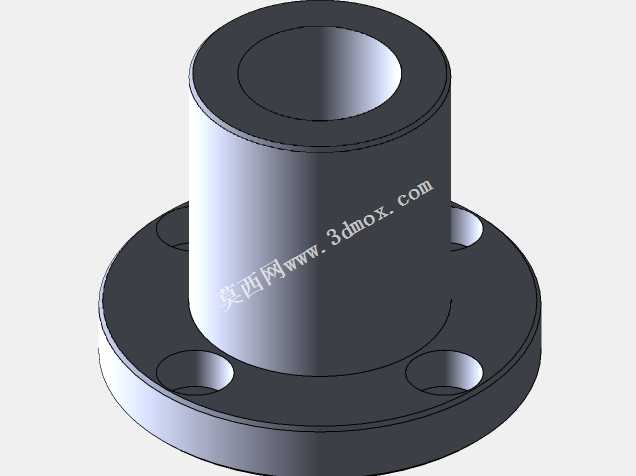

在各类直线往复运动的工业设备场景中，导向支撑部件的精度与稳定性直接决定了整套设备的运行可靠性，本次呈现的LMF系列导向衬套组件，正是为中低负载高精度直线传动场景开发的标准导向元件。这类元件广泛应用于自动化装配生产线的滑台导向、检测设备的探针位移模组、包装机械的物料推送工位、木工机械的进给滑座以及3D打印设备的运动轴支撑等场景，能够在连续往复运动过程中为光轴提供稳定的径向支撑，同时将运动过程中的摩擦阻力控制在极低水平，保障运动部件的位移精度与运行平顺性。该系列导向衬套采用圆形法兰一体化安装结构，法兰端预留均匀分布的安装孔位，安装时可直接通过螺栓将衬套固定在设备安装面板上，无需额外设计衬套固定座，能够大幅简化设备安装端的结构设计，减少装配环节的加工与调试工作量。产品设计过程中针对不同负载与安装空间需求，规划了6、8、10、12、16、20、30等多种适配光轴直径的规格，不同规格的衬套整体长度、法兰外径、安装孔孔距均按照行业通用标准参数设计，能够直接替换同规格的市面标准产品，降低设备维护与改造成本。衬套主体采用高刚性合金材质加工，内部嵌入低摩擦系数的耐磨衬层，既能够保障整体结构的抗冲击与抗形变能力，也能在长期往复运动中保持极低的磨损率，延长部件的使用寿命。从安装边界来看，不同规格的衬套法兰端均突出于主体套筒外径，安装时需要在设备面板上预留与套筒外径匹配的穿过孔，同时在法兰贴合面预留对应螺栓的固定孔位，安装过程中需要保证衬套轴线与配套光轴的轴线完全重合，避免出现偏载导致的衬套异常磨损或者运动卡滞问题。在实际选型应用中，设计人员可根据运动轴的负载大小、行程长度、运行速度以及安装空间限制，选择对应直径规格的衬套，搭配同精度等级的镀铬直线光轴使用，即可搭建出稳定可靠的直线运动导向结构，满足各类通用工业设备的直线运动导向需求。
