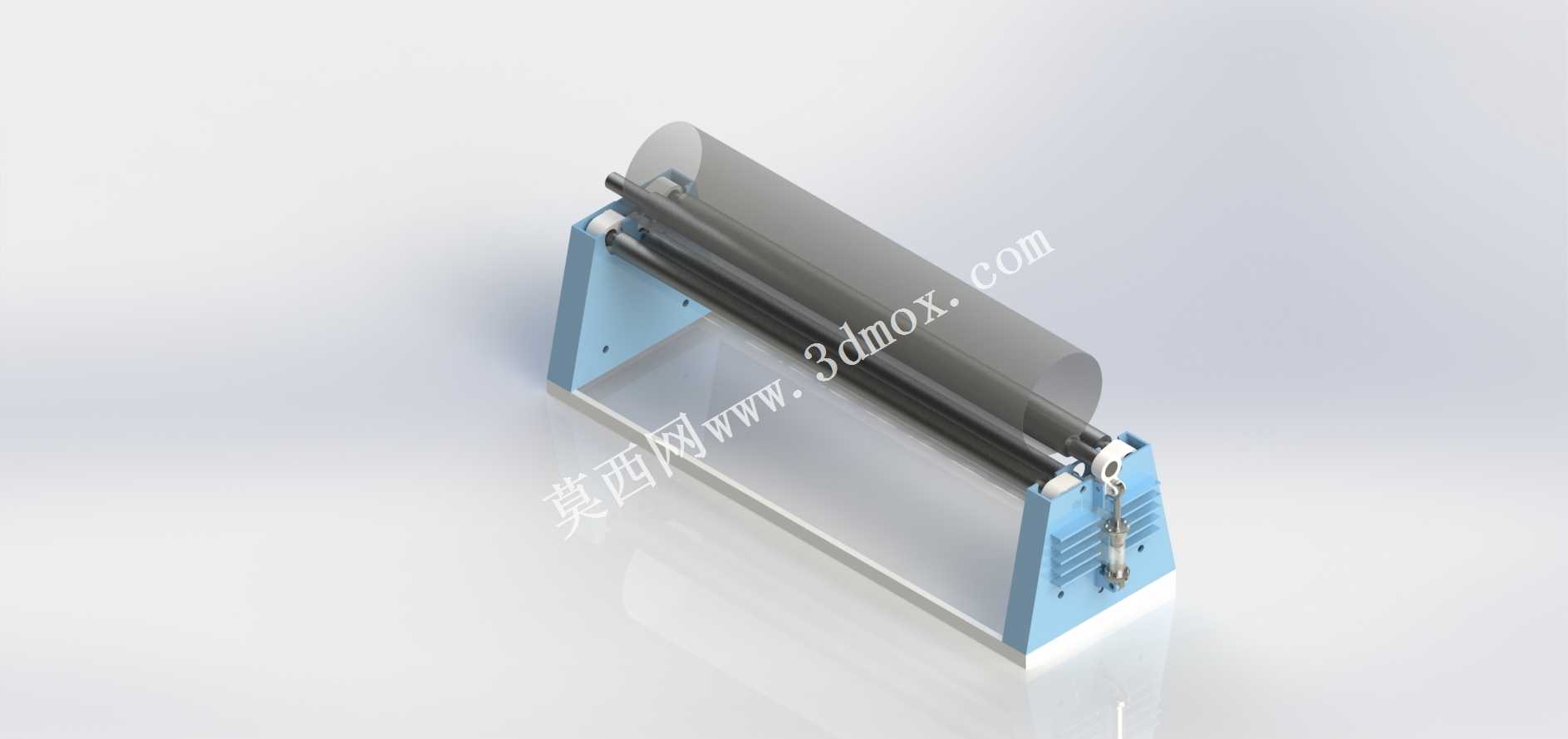

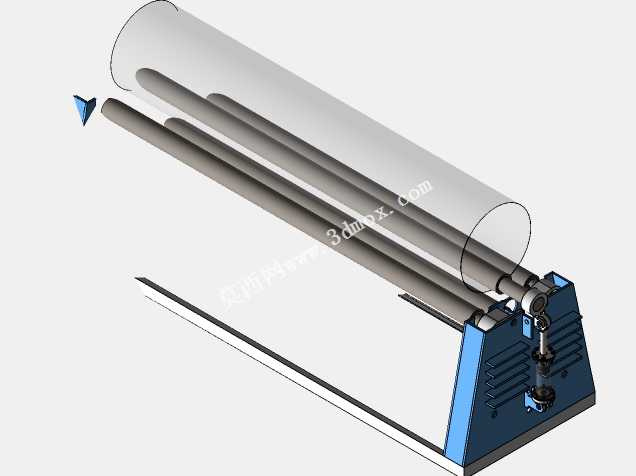

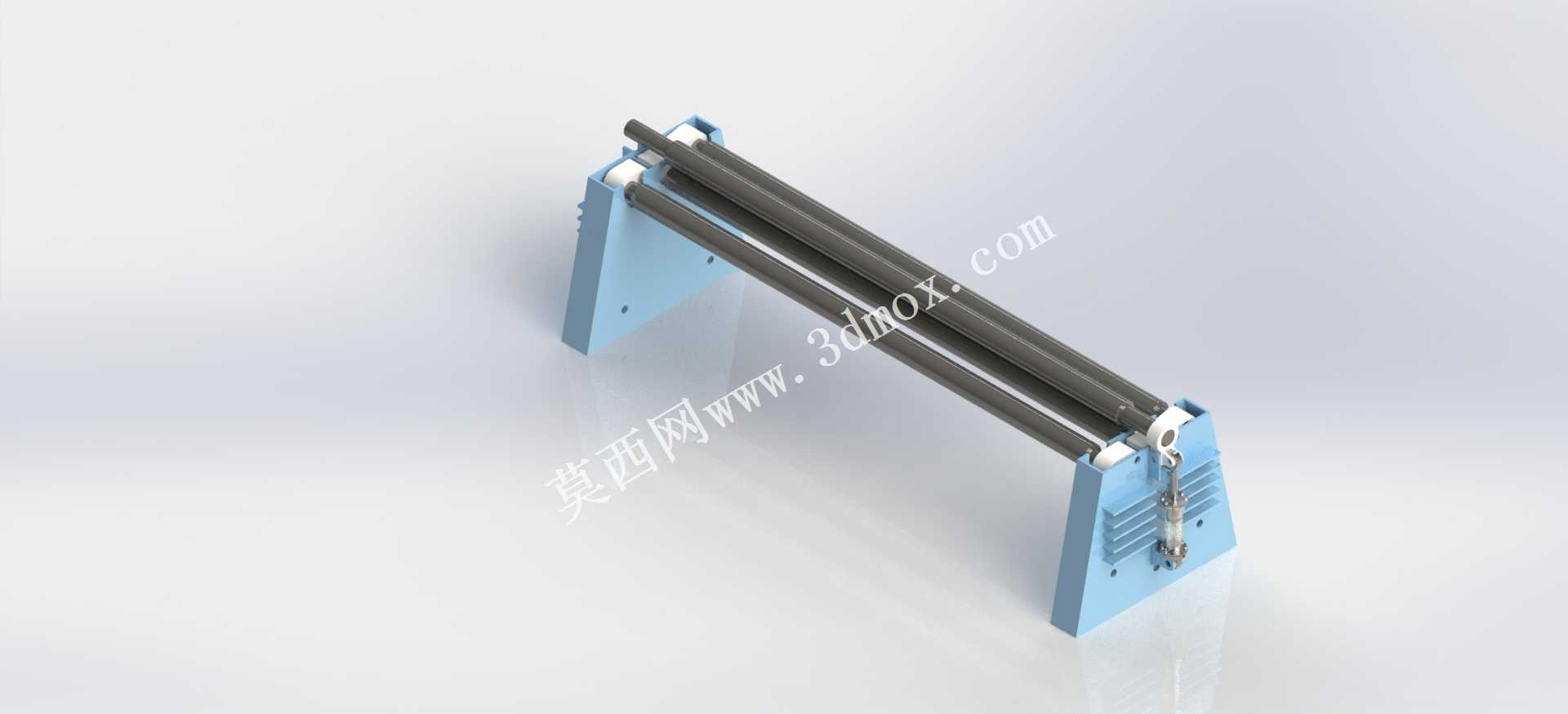

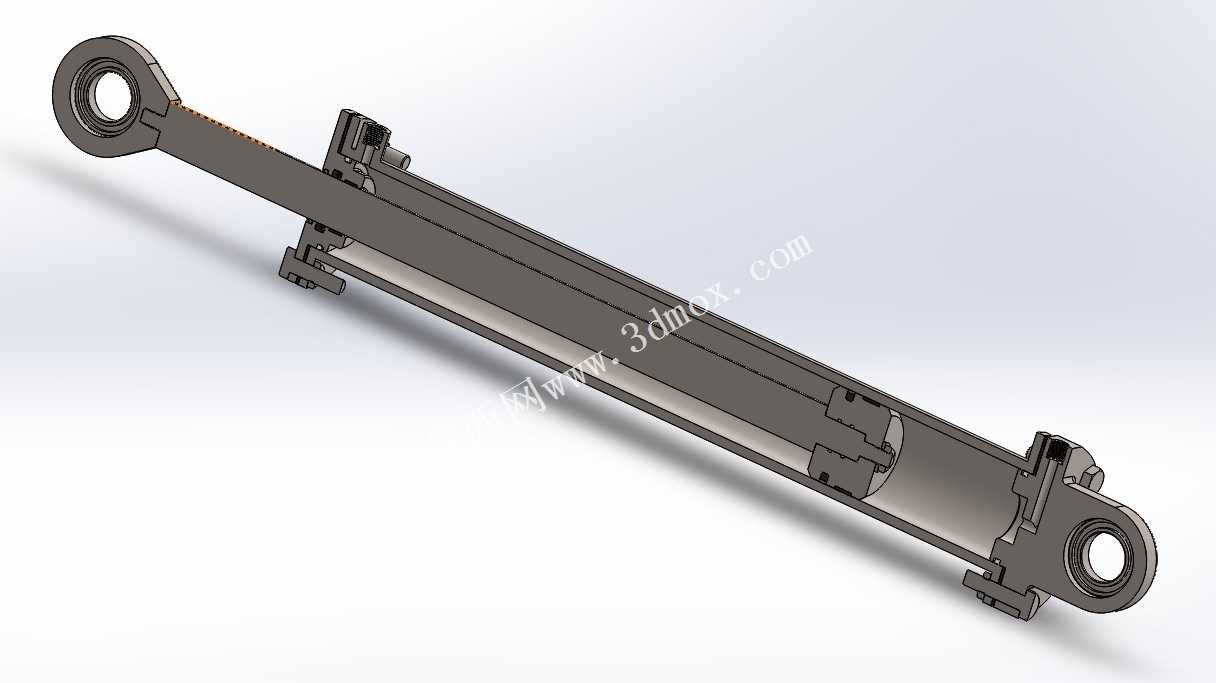

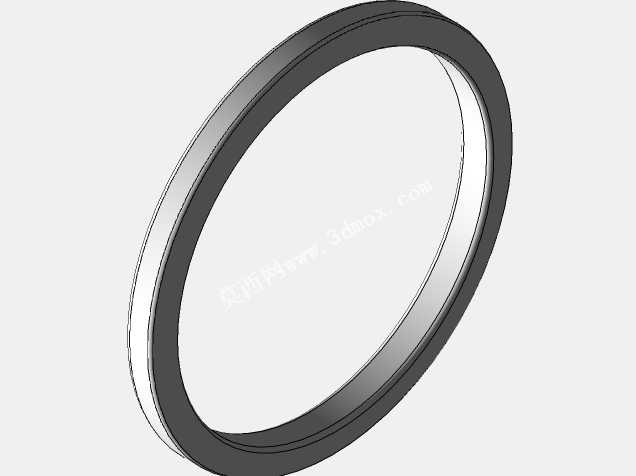

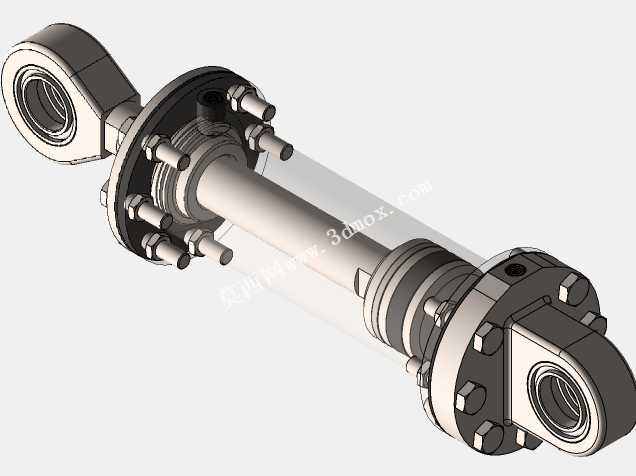

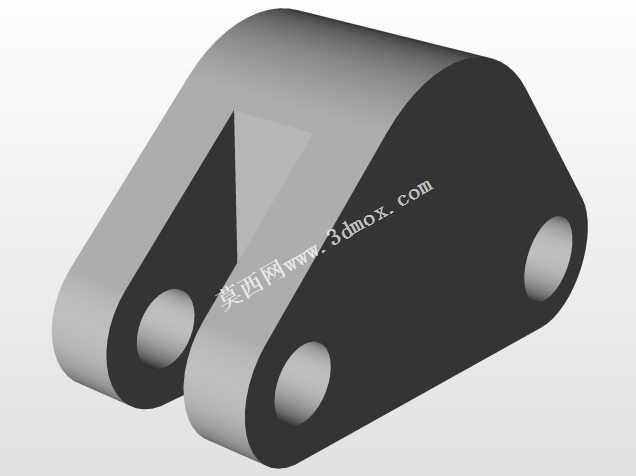

四辊式金属板材卷弯成型设备结构

该设备主要面向金属板材加工领域，适配中小型钣金加工车间、五金制品生产、通风管道制造、小型压力容器预制等场景，可完成碳钢板、不锈钢板、铝合金板等多种材质金属板材的卷圆、弧形弯制、锥度成型等加工作业，替代传统人工敲制或简易两辊卷板设备的加工短板，有效降低钣金成型环节的人工劳动强度，提升曲面金属构件的成型精度与加工一致性。设备采用四辊平行排布的核心结构设计，上辊作为主驱动压辊承担主要的下压成型作用力，下辊配合两侧侧辊完成板材的进给与曲率调整，相较于传统三辊卷板设备，可有效消除板材端部的剩余直边，无需额外预弯工序即可完成整板的卷制成型，大幅缩短单件板材的加工流程。侧辊采用倾斜摆动式调节结构，可根据目标成型曲率调整顶升角度与进给行程，适配不同弯曲半径的加工需求，既可以完成大曲率半径的弧形板材弯制，也可以完成小直径圆筒的卷制成型，还可通过两侧侧辊的差位调整完成锥形构件的卷弯作业，覆盖常规钣金加工中绝大多数曲面成型需求。整体机架采用双侧立式墙板支撑结构，墙板与底座采用一体化刚性连接设计，可承受卷制过程中产生的大吨位反作用力，避免长期重载作业出现的机架变形问题，保障成型精度的长期稳定性。驱动端布置在机架单侧，通过减速传动结构将动力传递至上辊，配合下辊的从动转动实现板材的平稳进给，辊身表面采用高光精加工处理，避免卷制过程中划伤金属板材表面，保障成型工件的外观质量。设备的安装边界适配中小型车间的工位布局，整体占地空间紧凑，无需额外做大型设备基础预埋，可直接固定在常规硬化车间地面即可投入使用，进料端预留足够的板材上料操作空间，出料端预留工件取放空间，配合车间常规起重设备即可完成中厚板材的上料加工作业。操作端集中布置在机架侧方，可直观观察辊缝间隙与板材进给状态，方便操作人员实时调整成型参数，保障加工过程的可控性。
