数控铣床红宝石球电动三维测量探头

这款三维测量探头主要应用于数控铣床、加工中心等金属切削加工场景，是机加工环节中实现工件自动找正、尺寸在机测量、加工精度校验的核心功能部件，能够替代人工完成传统打表、寻边等操作，大幅降低人工操作带来的测量误差，同时缩短机床待机辅助时间，提升批量加工的一致性与生产效率。在实际生产场景中，该探头可完成工件坐标系自动设定、毛坯余量分中检测、复杂曲面特征点位测量、加工后形位公差在机核验等工作，有效避免工件二次装夹带来的定位偏差，尤其适配多品种小批量的精密零件加工、模具型腔加工等对定位精度要求较高的生产场景。

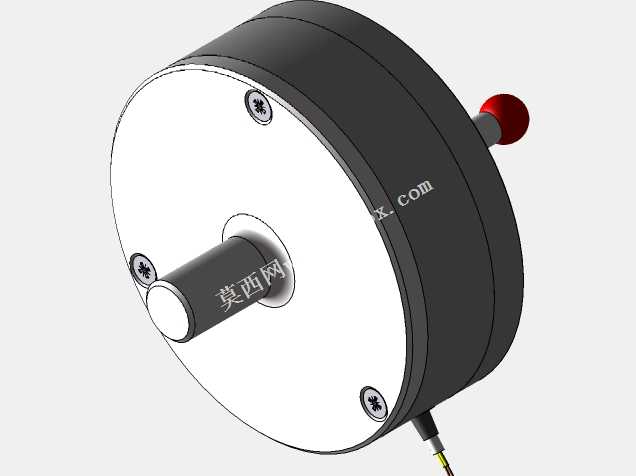

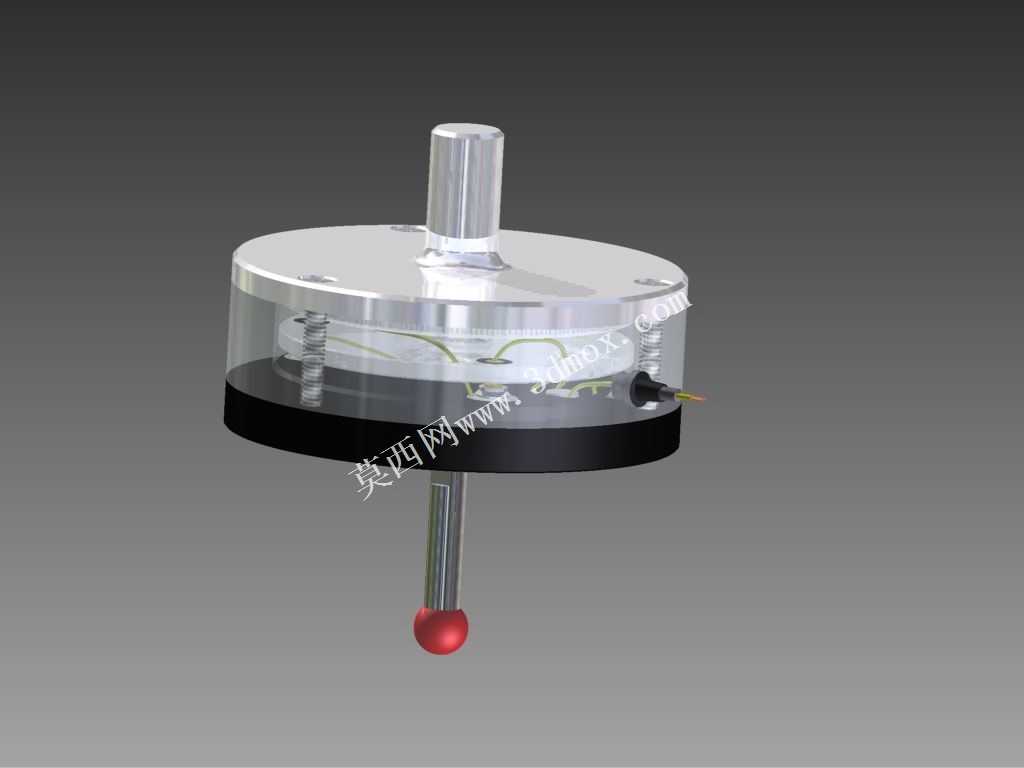

从功能特性来看，该探头采用红宝石球形测端设计，红宝石材质具备极高的硬度与耐磨性，长期接触工件表面不易产生磨损变形，球形测端能够适配任意方向的触碰检测，不存在测量方向死角；探头内部采用多向触发式传感结构，当测球接触工件表面达到预设触发力值时，会即时输出稳定的触发信号，传输至机床数控系统完成坐标点位记录，触发响应延迟控制在微秒级，能够有效避免超程触碰带来的测头损伤或测量误差。探头主体采用透明防护外罩设计，可直观观察内部弹性复位机构与信号走线的工作状态，日常维护时无需完全拆解壳体即可排查内部卡滞、走线松脱等常见故障；底部黑色密封基座与上部安装轴采用同轴度精密配合设计，保证测头安装后的径向跳动控制在微米级，避免安装偏差带来的系统性测量误差。

在设计思路上，该探头优先兼顾了安装兼容性与测量可靠性，上部采用标准圆柱安装柄，可适配市面上绝大多数数控铣床的主轴安装接口，无需额外定制转换套即可完成装夹；内部弹性复位结构采用对称式布置的复位弹簧，保证测杆在任意方向受触碰偏移后，都能平稳回到初始中位，不会出现偏位卡滞问题；信号传输侧采用侧向出线设计，避免主轴旋转过程中线缆与主轴结构发生缠绕，同时线缆接口处做了防拉脱加固处理，适配机床加工过程中的切削液喷淋、金属碎屑飞溅的恶劣工况，外罩与基座接缝处加装密封胶圈，能够阻挡切削液与细微碎屑进入探头内部，延长内部传感元件的使用寿命。

从安装边界与尺寸适配来看，该探头主体为圆盘式结构，整体径向尺寸控制在较小范围，安装后不会超出常规铣刀的加工干涉范围，在加工过程中可随主轴自动移动完成测量，无需手动拆装更换测头；测杆伸出长度经过优化设计，既保证了足够的测量深度，可触及型腔内部、台阶侧面等常规量具难以到达的测量位置，又兼顾了测杆的刚性，避免测杆过长带来的触碰弯曲变形误差；测端红宝石球采用标准通用尺寸，磨损后可快速更换同规格测球，无需整体更换探头，降低生产现场的备件维护成本。
