AXA刀架用百分表安装固定支架结构

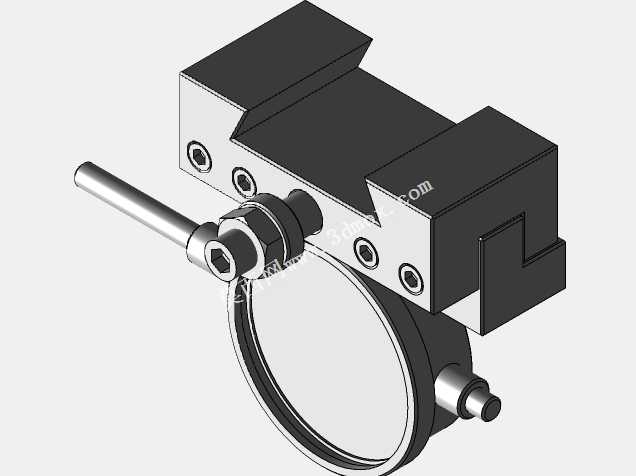

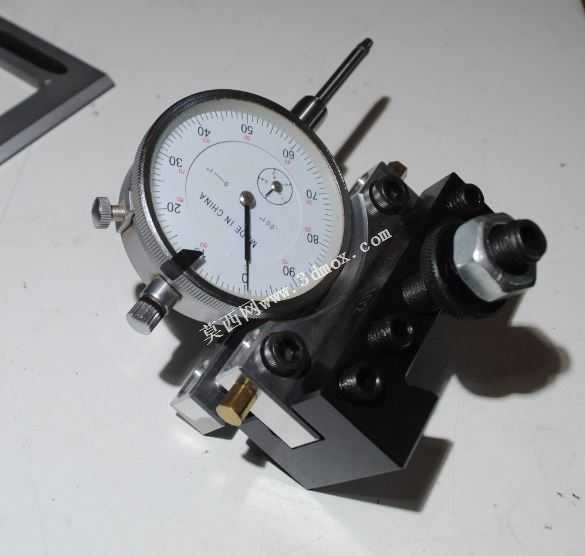

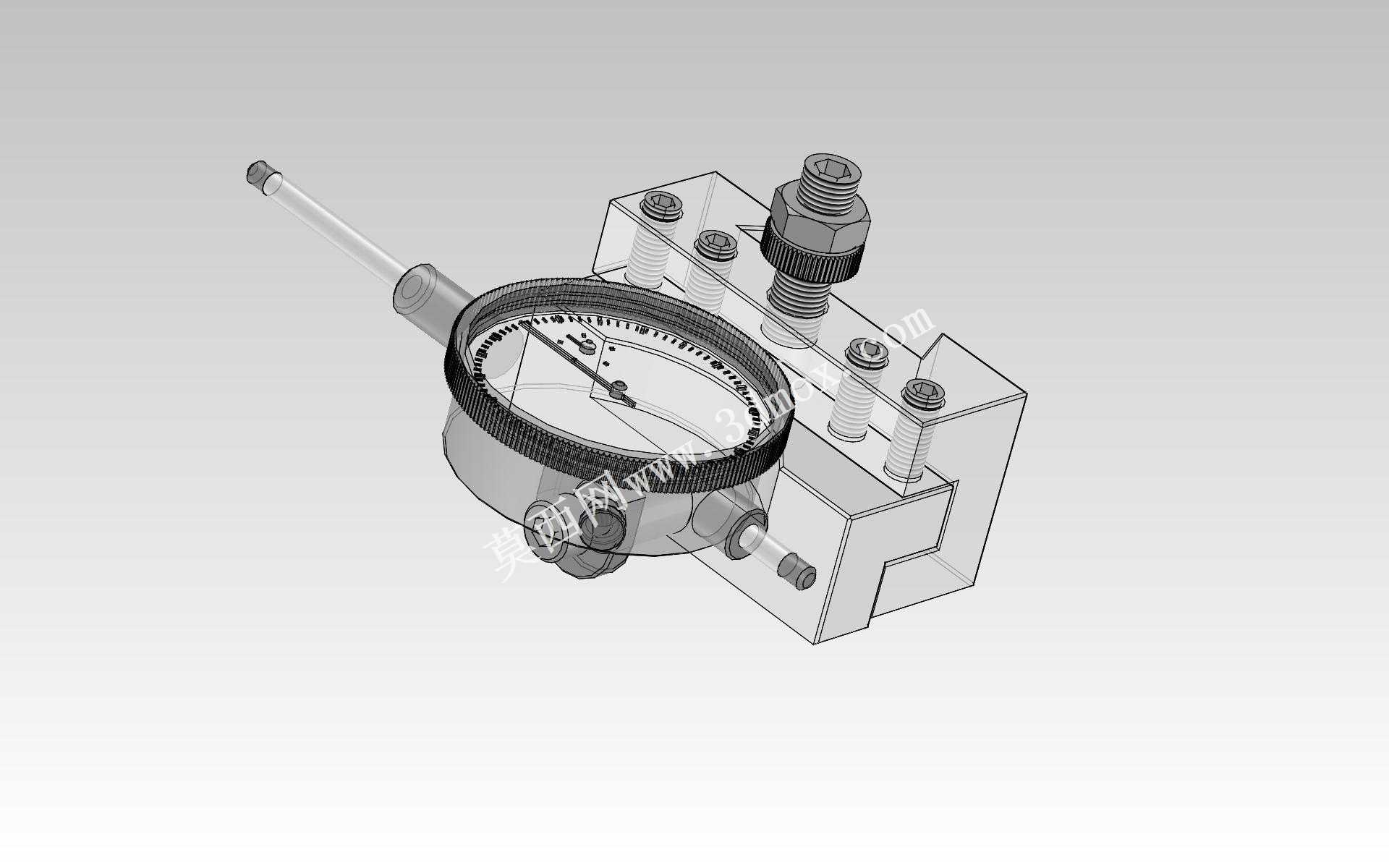

这款支架主要应用于普通车床及数控车床的AXA规格快换刀架场景中，是机加工工序里辅助刀具定位、工件尺寸校准的专用配套工装。在实际车削作业中，操作人员需要频繁完成换刀后的对刀操作、加工过程中的尺寸精度复核，传统手持百分表测量的方式不仅需要额外扶持表具，测量时容易因手部抖动产生读数偏差，还无法在刀架进给过程中实现连续的跳动检测，这款支架正是为解决这类现场作业痛点设计的专用固定结构。从功能特性来看，支架采用分体式夹装结构，一侧设置与百分表套筒外径匹配的抱紧安装孔，可通过侧部紧定螺钉完成百分表的锁止固定，保证测量杆的轴向与刀架进给方向保持精准平行，避免测量角度偏差带来的示值误差；另一侧设置与AXA刀架装夹槽匹配的定位凸台，搭配多组内六角压紧螺钉，可直接嵌入刀架的标准装夹工位完成固定，无需对原有刀架进行任何改造，装夹后整体结构刚性充足，不会因机床进给的振动出现表具偏移、松动的问题。在设计思路上，这款支架优先考虑了现场装拆的便捷性与测量的通用性，整体采用矩形块体作为主体承载结构，各安装面均做了平面度处理，保证与刀架贴合面、百分表安装面的形位公差满足测量精度要求；压紧螺钉的排布避开了百分表的测量行程范围，同时预留了足够的操作空间，操作人员使用常规内六角扳手即可完成支架装拆与百分表的位置调整，支架上还设置了可调式限位结构，可根据不同的测量需求调整百分表的伸出长度，适配不同直径工件的外圆跳动检测、端面平面度检测以及换刀时的刀具长度补偿校准场景。从安装边界与尺寸适配来看，支架的装夹厚度完全匹配AXA刀架的标准装夹槽尺寸，安装后不会超出刀架的原有回转边界，避免刀架转位时与卡盘、尾座等部件发生干涉；百分表安装孔的轴线与刀架装夹基准面的垂直度控制在合理公差范围内，保证测量杆的运动方向与机床进给方向同轴，测量时百分表测头可垂直抵靠在被测工件表面，减少测量力不均带来的读数误差。在实际使用中，这款支架可帮助操作人员快速完成工件装夹后的圆跳动检测、加工过程中的尺寸进刀校准，大幅缩短对刀辅助时间，同时避免手持测量带来的人为误差，提升小批量零件加工的尺寸一致性，尤其适合维修类车间、小批量加工场景下的车床精度复核与对刀作业使用，支架的整体结构紧凑，无多余突出结构，日常存放与装拆都十分便捷。
