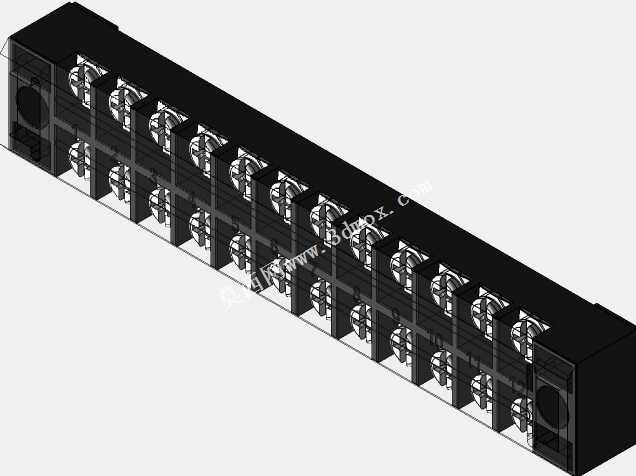

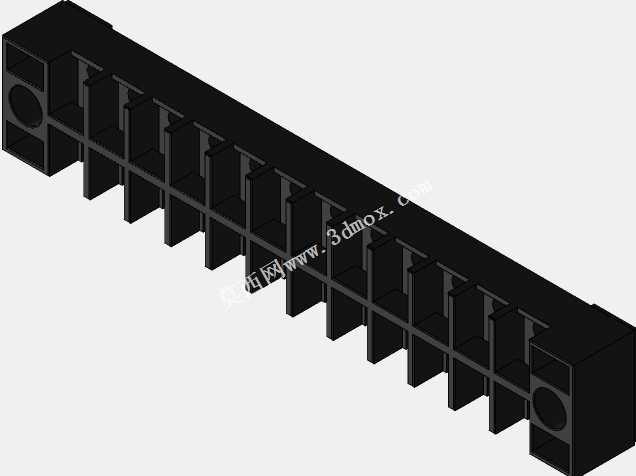

十二位组合式电气接线端子排结构

这款十二位组合式接线端子排，是低压电气配电、工控设备布线场景中极为常用的线路接驳构件，主要承担多组控制回路、动力回路导线的固定与导通作用，广泛应用在低压配电柜内部布线、自动化设备电控箱接线、机床电气线路整合、小型机电设备的外接线路接驳等场景，能够将零散的多股导线规整固定，避免线路拉扯松脱、接线混乱带来的接触不良、短路等安全隐患，同时也方便后期线路检修、回路调整时的快速辨识与操作。从功能特性来看，该端子排采用上下双层错位排布的接线位设计，单排共设置十二组独立接线单元，每组单元配备独立的压线锁紧结构，可同时接入上下两层导线，在有限的安装长度内提升了接线容量，适配多回路密集布线的使用需求；端子排整体采用长条形一体化基座结构，两端预留有标准安装固定位，可直接卡装在常规DIN导轨上，也可通过螺丝直接固定在安装板表面，适配不同的安装场景。在设计思路上，这款端子排优先考虑接线的可靠性与操作便捷性，每个接线位的压线腔做了导向倒角处理，方便导线插入，锁紧螺丝的位置做了沉台设计，避免螺丝凸起影响相邻接线位操作，同时基座内部的导电件采用嵌装式固定，将导电部件完全包裹在绝缘基座内部，相邻接线位之间设置有隔离挡墙，有效避免不同回路之间的爬电风险，提升电气安全性能。从安装边界来看，该端子排整体为窄长型结构，宽度方向尺寸紧凑，在电控箱内排布时可紧密拼接多组端子排，不会占用过多的柜内横向空间；高度方向适配常规电控箱的走线层间隙，接线完成后导线可从端子排上下两个方向引出，方便柜内走线的分层排布，压线腔可适配常规标称截面积的多股铜芯导线，能够满足绝大多数低压工控、配电场景的接线需求，基座采用耐温阻燃的绝缘材质，可在常规工业电气设备的工作温度范围内长期稳定工作，锁紧结构具备足够的压紧力，可抵御设备运行时的轻微振动，避免导线松脱导致的线路故障。
