16英寸轴流风机配套风冷冷凝器结构

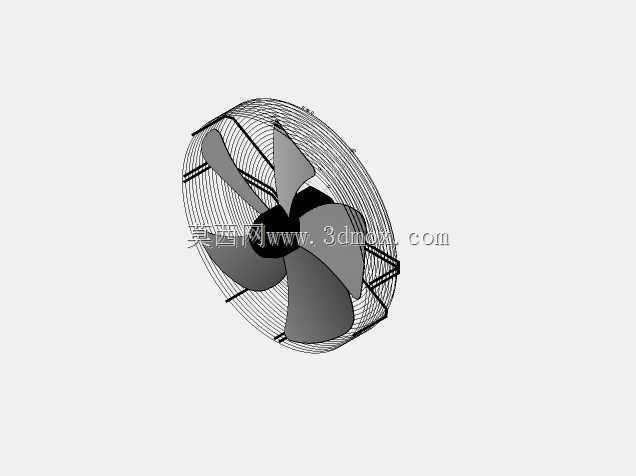

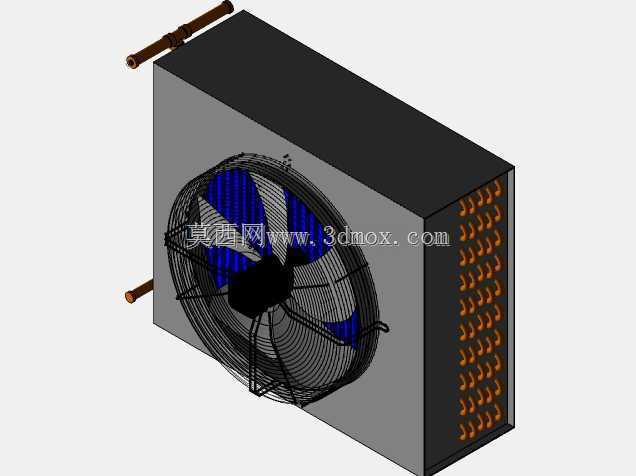

　　这款带16英寸轴流风机的风冷式冷凝换热部件，是中小型制冷系统里完成高压气态冷媒向液态转换的核心执行单元，日常在商用冷柜外机、小型冷库机组、工业冷水机、恒温试验设备的制冷回路里都能见到它的身影，和水冷式冷凝结构不同，它不需要外接循环冷却水管路，靠强制对流带走冷媒冷凝过程释放的相变潜热，安装场景不受冷却水供应条件限制，后期运维也省去了水垢清理、水路防冻的麻烦。从结构设计逻辑来看，整个部件采用侧出风布局，轴流风机直接固定在换热芯体的迎风面护网支架上，护网采用密圈钢丝弯折成型，既可以避免运维人员误触高速旋转的扇叶，也不会过多阻挡进风气流，扇叶采用大扭角宽叶型设计，匹配16英寸的叶轮直径，在低转速区间就能输出足够的风量，

　　运行时的气动噪声控制在商用场景可接受的范围内，不会给周边环境带来明显的噪音干扰。换热芯体采用铜管铝翅片的常规成熟结构，冷媒从侧边的铜质接头进入芯体内部的流道，沿着多回程的铜管回路流动过程中，通过管壁将热量传导到紧密胀接在铜管外壁的铝制翅片上，轴流风机驱动的环境空气横向冲刷翅片间隙，把热量持续带到周边环境中，完成冷凝液化的冷媒从另一侧的接头流出，进入后续的节流降压部件。在安装边界的设计上，整个部件的外形为规整长方体结构，背部的翅片侧预留了足够的空气流通间隙要求，安装时需要保证背部离遮挡物的距离不小于200毫米，避免出现回风短路导致换热效率骤降的问题；侧边的冷媒接头采用外螺纹连接结构，和制冷管路对接时不需要额外焊接转接头，

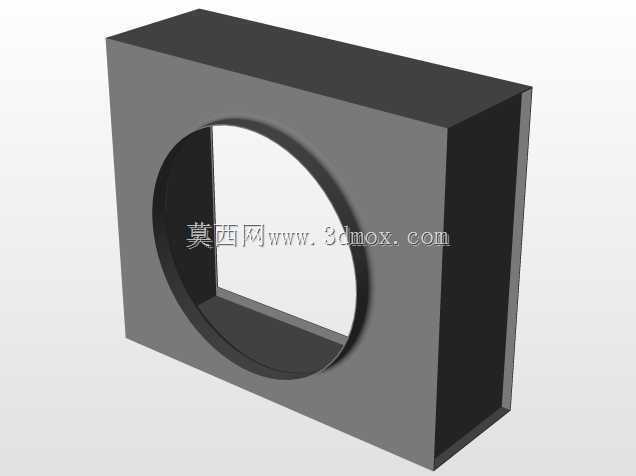

　　能减少现场安装的动火作业量，接头的位置设置在芯体侧方的边角处，预留了足够的扳手操作空间，现场接管时不需要额外拆解部件外壳。风机的供电接线端设置在风机本体的侧边接线盒内，接线盒的出线口预留了防水格兰头的安装位置，户外安装时可以直接配置防水接头满足IP54的防护要求，不需要额外做防雨遮挡结构。外壳采用镀锌钢板折弯成型，表面做黑色喷塑处理，既可以抵御户外环境的潮气腐蚀，也能避免长期使用过程中出现锈迹污染安装基面，外壳的折边处做了内卷边处理，安装搬运时不会划伤操作人员的手部。在实际选型匹配时，这款冷凝部件的换热能力适配3匹到5匹的制冷压缩机，对应的冷凝温度设计值为40摄氏度，

　　环境温度35摄氏度工况下的冷凝热负荷可以覆盖10kW到15kW的区间，设计时特意将风机的风压参数匹配了翅片间距1.8毫米的芯体风阻，不会出现风量不足导致冷媒冷凝不充分、系统高压报警的问题；芯体内部的冷媒流道采用分路设计，每一路的流道长度基本一致，避免出现不同流路冷媒分配不均、部分管路过热度偏高影响整体换热效率的问题。在三维建模的细节处理上，扇叶的曲面弧度完全按照实际开模的叶轮数据还原，护网的钢丝排布间距、翅片的排布密度、铜管的弯折半径都和实物保持一致，安装固定孔的位置、接头的螺纹规格也完全按照实际安装尺寸标注，不管是做制冷机组的整体布局装配校核，还是做安装支架的结构设计，都可以直接调用这个模型做干涉检查，不需要反复核对二维图纸的尺寸参数。和同规格的其他冷凝结构相比，这款部件的整体厚度控制得比较紧凑，在相同换热能力的前提下，整机的安装占用空间更小，对于安装空间受限的嵌入式制冷设备、壁挂式外机场景适配性更好；风机和芯体的固定支架采用一体化折弯结构，长期运行时不会因为风机振动出现支架共振、固定螺丝松动的问题，结构可靠性更高。
