双风机20英寸轴流风侧出风冷凝器结构

　　在商用制冷、工业冷却系统的风冷换热环节，这类侧出风双风机冷凝器是非常常见的配置，很多中小型冷库外机、工业冷水机组散热端、商用中央空调室外模块都会用到同结构的产品，区别仅在换热面积、风机数量、接口尺寸的参数调整。做这类设备的三维建模时，首先要明确实际安装场景的边界约束：这类设备通常安装在室外机位、设备间外侧或者厂房屋顶旁，需要预留出风机侧的进风空间，以及侧边冷媒接口的接管操作空间，不能紧贴墙面安装，否则会导致进风不畅、换热效率骤降，严重时还会触发机组高压保护。

　　从结构设计逻辑来看，这款产品采用双20英寸轴流风机的布局，是在换热能力、整机厚度、安装占地之间做的平衡选型：单风机大直径的方案虽然风量大，但整机宽度会大幅增加，对安装面的宽度要求更高；三风机小直径的方案会拉长整机长度，同时增加风机接线、护网安装的工序复杂度，双20英寸风机的配置刚好适配1200mm左右宽度的换热芯体，在常规商用制冷15-25匹的机组散热需求里，这个配置的性价比和安装适配性是最优的。

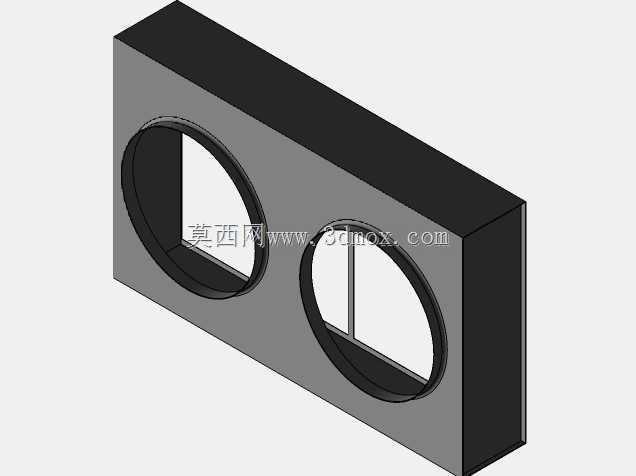

　　实际建模过程中，首先要确定换热芯体的核心尺寸边界：芯体采用铜管铝翅片的常规结构，翅片间距根据使用场景调整，常温制冷工况下翅片间距通常在1.8-2.2mm，如果是低温冷库工况会适当加大间距避免结霜堵风，芯体的厚度直接决定风阻大小，这款产品的芯体厚度控制在3排管的常规规格，匹配20英寸轴流风机的风压参数，不会出现风机压头不足导致风量衰减的问题。外壳采用镀锌钢板折弯成型，侧边预留冷媒管的进出接口，接口位置做了翻边强化处理，避免接管时的应力拉扯导致芯体焊口泄漏，顶部和底部的折边做了安装固定孔位，孔位间距匹配常规的机组安装支架尺寸，不需要额外做转接件就能直接固定在标准钢架上。

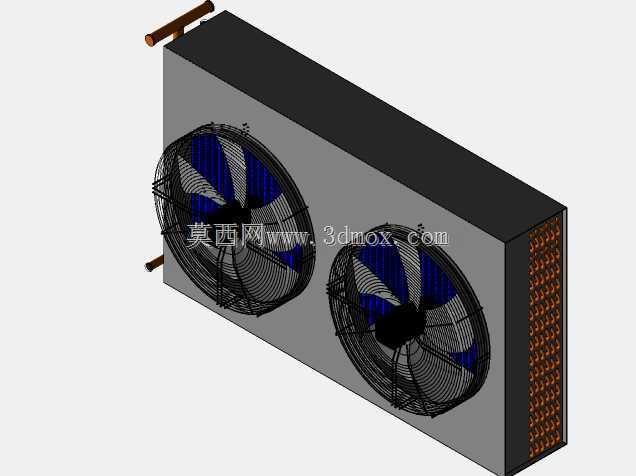

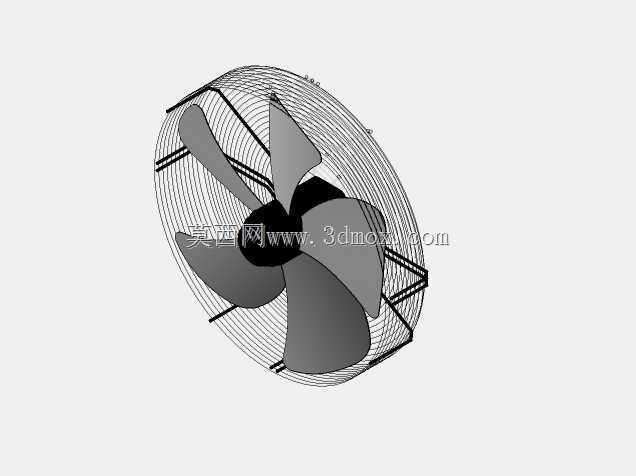

　　风机的安装结构是这类设备建模时需要重点注意的细节：风机通过内置的安装支架固定在芯体的迎风面，支架采用角钢焊接或者镀锌板冲压成型，安装位预留了减震胶垫的放置空间，避免风机运行时的振动传递到外壳产生共振噪音，风机外侧的防护网采用钢丝焊接成型，网格尺寸满足安全防护要求，不会出现手指触碰转动扇叶的风险，同时网格的通透率控制在90%以上，尽可能降低对进风气流的阻挡。冷媒接口的位置设置在芯体的同侧端板上，进液管和回气管的间距预留了保温层的安装空间，两根管道的保温层安装后不会出现互相挤压的情况，端板上的接口采用焊接固定，建模时要注意焊口位置的工艺余量，避免实际生产时出现焊接操作空间不足的问题。

　　从实际使用的功能特性来看，这种风冷式冷凝器不需要配套冷却水塔和冷却水泵，安装流程比水冷式换热器简单很多，只需要接好冷媒管、通上风机电源就能投入使用，后期维护也只需要定期清理翅片上的积灰、检查风机轴承的运行状态，维护成本远低于水冷换热方案。在做结构校核时，要重点核算外壳的承重能力，整机充注冷媒后加上芯体、风机的重量，外壳的折边强度要满足吊装和长期固定的承重要求，吊装孔的位置要做加强筋处理，避免吊装时出现外壳变形的情况。另外，风机的接线盒位置要设置在便于接线操作的侧面，同时做好防水密封结构，适配室外安装的防雨需求，接线盒的出线口预留防水格兰头的安装位，避免雨水顺着线缆进入接线盒导致电路故障。

　　很多新手在做这类冷凝器建模时，容易忽略气流组织的合理性，比如把风机安装在出风侧还是进风侧的选择上，这款产品采用的是吸风式结构，也就是风机安装在芯体的出风侧，空气从芯体外侧穿过翅片被风机抽出，这种结构下整个芯体表面的风量分布更均匀，不会出现吹风式结构下靠近风机中心位置风量过强、边缘位置风量不足的问题，换热效率比吹风式高10%左右，同时风机电机处于出风的低温气流里，运行时的电机散热条件更好，能延长风机的连续运行寿命。在确定整机安装边界时，要注意风机侧至少预留600mm以上的维护空间，方便后期更换风机、清理翅片，冷媒接口侧预留至少300mm的接管操作空间，方便焊接管道和安装阀门，整机顶部不需要预留太多空间，但要避免上方有滴水或者落物的风险，室外安装时可以选配顶部防雨罩，不过常规的镀锌外壳本身已经做了防锈喷涂处理，普通降雨环境下不会出现锈蚀问题。
