双风机风冷式冷凝器结构设计方案

　　在商用制冷、冷链仓储、工业冷却这类需要稳定换热输出的场景里，风冷冷凝器的选型与结构设计直接决定整套制冷系统的运行能效与长期可靠性，本次呈现的双风机结构冷凝器，正是针对中等热负荷工况开发的风冷换热单元。从实际落地的工程需求出发，这类冷凝器常被匹配到中小型冷库制冷机组、工业冷水机、商超冷藏展示柜配套机组中，承担将压缩机排出的高温高压气态制冷剂热量散入外界空气、完成制冷剂相变换热的核心作用，其换热效率、风阻特性、安装适配性会直接影响整套制冷系统的冷凝温度、压缩机负载率与运行能耗。

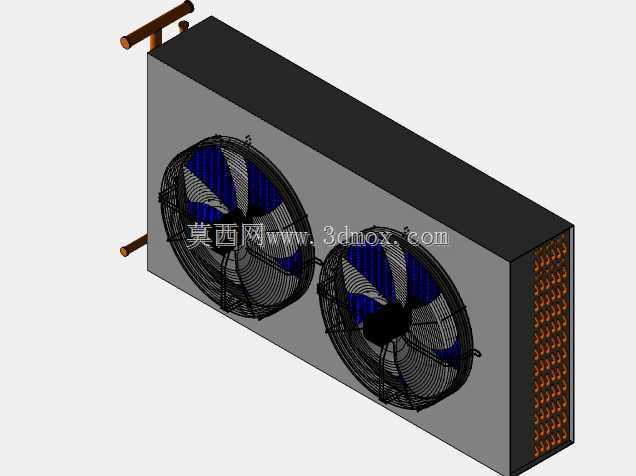

　　从结构设计逻辑来看，该冷凝器采用卧式长方体主体布局，核心换热段采用铜管套铝翅片的成熟结构，翅片侧做了开窗式冲型处理，能够在空气流经翅片间隙时不断打破边界层，提升空气侧换热系数，铜管采用多回路并联排布，根据制冷剂流量匹配合理的管程数，避免单路流程过长导致的制冷剂侧压降过大问题。设备配置两台直径20英寸的轴流风机，采用吸风式安装布局，即风机布置在翅片盘管的出风侧，运转时将环境空气从盘管正面吸入，穿过翅片间隙带走盘管内制冷剂的热量后从风机侧排出，这种布局相比吹风式能够让空气更均匀地覆盖整个翅片换热面，减少边角区域的换热死区，同时轴流风机本身的风压低、风量大的特性，刚好匹配翅片盘管的风阻特性，在保证足够换热风量的前提下控制风机运行功耗。

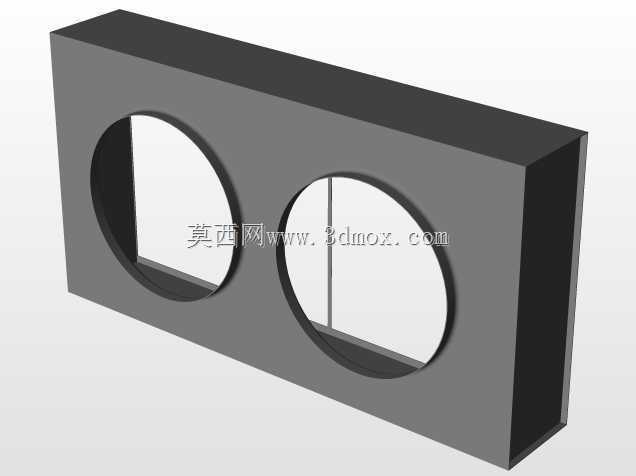

　　在安装边界的设计考量上，主体框架采用镀锌钢板折弯成型，边角位置做了加强翻边处理，既能够承受盘管与风机的整体重量，也能避免运输、吊装过程中出现框架变形。制冷剂进出管从设备同侧伸出，采用标准紫铜光管接口，方便现场与制冷管路进行焊接连接，接口位置预留了足够的操作空间，无需额外拆除周边护板即可完成管路焊接与保压操作。风机的安装支架采用可拆卸式设计，支架与主体框架之间加装橡胶减震垫，阻断风机运转时的振动向框架、连接管路传递，降低长期运行时管路疲劳开裂的风险。设备的安装固定孔位布置在框架底部的四个边角位置，孔位尺寸匹配常用的槽钢安装支架规格，既可以落地安装在机组底座上，也可以通过支架吊装在室外墙面或机组顶部，适配不同场景的安装空间限制。

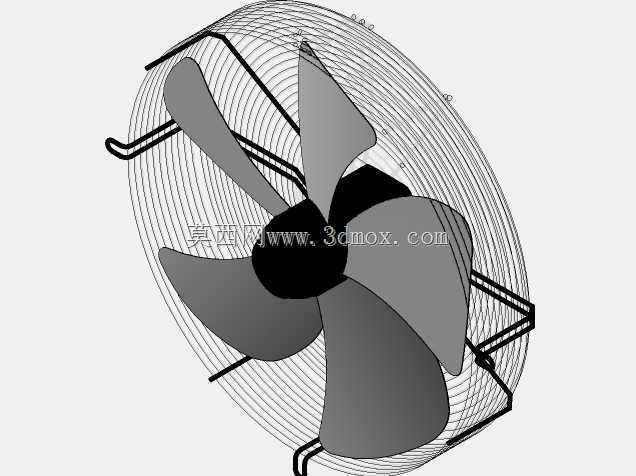

　　从功能特性的细节设计来看，该冷凝器的翅片间距做了针对性优化，针对普通常温工况采用较小的翅片间距提升单位体积换热面积，若用于粉尘较多、空气洁净度较差的工况，也可通过调整翅片冲模参数加大翅片间距，减少积灰堵塞的概率，延长设备清洗维护周期。风机的接线盒统一布置在设备侧面的护板内，所有接线端子做了防水防尘处理，适配室外露天安装的防护要求。设备侧面的护板采用快拆式螺丝固定，日常维护时仅需拆下对应侧护板即可检查翅片积灰情况、进行高压气吹洗或水冲洗作业，无需拆解整体结构。在气流组织设计上，风机外侧加装了金属防护网罩，网罩的钢丝间距做了安全防护设计，既不会阻挡出风路径增加风阻，也能避免运维过程中人员误触运转的风机扇叶引发安全事故，同时网罩表面做了喷塑处理，具备较好的耐候性，长期在室外日晒雨淋环境下也不易出现锈蚀脱落问题。

　　在实际选型匹配过程中，该规格冷凝器的换热能力能够适配10-15匹左右的中温制冷机组，在环境温度35℃、冷凝温度45℃的标准工况下可稳定输出对应换热量，设计阶段通过三维建模完成了整体结构的干涉检查，确认风机扇叶与护网、框架之间的安全间隙满足运转要求，盘管与框架之间的固定位置避开了制冷剂管路的焊接点，避免长期振动导致焊点开裂。同时建模过程中对设备的整体重心位置做了核算，确保吊装、安装时的重心稳定，不会出现倾斜问题，所有外接接口的位置、尺寸都做了参数化建模，可根据不同项目的管路走向需求快速调整接口伸出方向与长度，提升模型的复用性，减少后续相似项目的重复建模工作量。
