双风机22英寸轴流风冷风冷冷凝器结构

　　做制冷系统配套结构设计快十二年，经手的风冷冷凝器从单风机小型机组到六风机大型并联机组都有涉及，这次梳理的双22英寸轴流风机配置的风冷冷凝器，是商用制冷领域里适配中冷量需求的典型结构，在商超冷藏柜机组、小型冷库室外机、工业冷水机散热端、冷链运输中转制冷站这类场景里用得非常普遍。很多刚入行的结构工程师做冷凝器选型建模时，容易只盯着换热面积算数值，忽略实际安装边界和风道匹配的问题，最后做出来的机组要么散热余量不足导致高压报警，要么风机和风罩间隙不对产生紊流噪音，甚至安装时和周边管线、检修空间冲突，这些都是实际项目里踩过的坑。

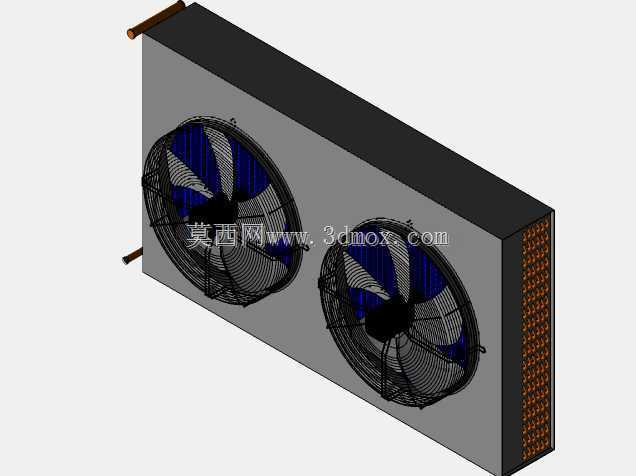

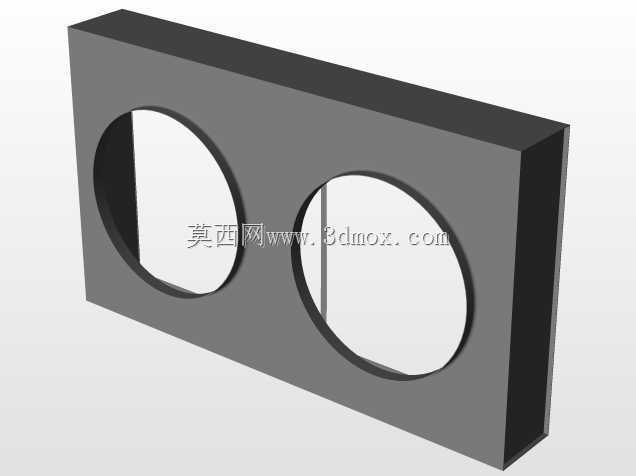

　　从结构本身来看，这款冷凝器采用卧式平吹布局，换热芯体采用铜管铝翅片穿片结构，翅片采用开窗式冲型，相比平片能提升30%左右的空气侧换热效率，铜管采用正三角叉排排布，管间距控制在25mm，既保证冷媒在管内的流路压降处于合理区间，也能让空气掠过翅片时形成足够的湍流，减少换热死区。芯体侧边的端板采用1.5mm厚镀锌钢板冲压成型，预留了铜管穿装的翻边孔，组装时先完成机械胀管保证铜管和翅片紧密贴合，再通过端板的固定孔位和外侧的钣金护框连接，整个芯体的结构强度能满足室外安装的抗风载要求，一般12级以下的阵风不会出现芯体变形的问题。

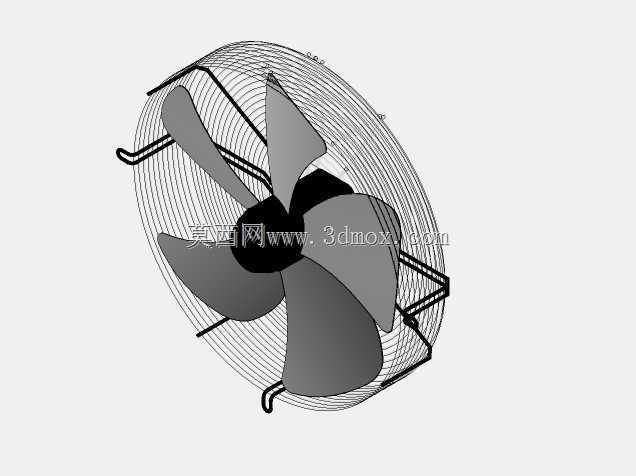

　　配置的两台22英寸直径轴流风机，是整个风冷散热的动力核心，风机采用外转子电机直驱结构，省去了皮带传动的损耗和维护需求，风机网罩采用钢丝点焊成型后做喷塑处理，网罩的钢丝间距控制在20mm以内，既满足安全防护的要求，也不会对进风产生过大的阻力。风机安装时和芯体表面预留了80mm的间隙，这个距离是经过多轮风道仿真验证的，既可以避免风机叶尖和翅片距离过近产生切割气流的异音，也能让风机抽吸的气流均匀覆盖整个芯体表面，不会出现边角区域风量不足导致的换热不均。风机的接线端统一布置在芯体侧面的接线盒内，接线盒的防护等级达到IP54，能应对室外安装时的雨淋和扬尘问题，减少电气故障的概率。

　　在安装边界设计上，这款冷凝器的进出冷媒管接头布置在芯体的同一侧端板上，接头采用紫铜管扩口连接，预留的接管长度为150mm，方便现场安装时和机组的冷媒管路焊接对接，不需要额外再配加长接头。底部的安装支脚采用3mm厚角钢折弯成型，支脚上开有长圆形的安装孔，孔位的横向和纵向调节余量有15mm，能抵消现场安装基础的施工误差，不需要在现场重新打孔。整个冷凝器的外形宽度控制在1.8米以内，高度不超过1.2米，厚度方向加上风机突出的部分总尺寸在450mm左右，这个尺寸刚好能适配大多数商用制冷机组的室外机安装位，不管是落地安装在楼顶的设备基础上，还是壁挂安装在建筑外墙的支架上，都不需要额外做特殊的支架改造。

　　实际应用中，这种双22英寸风机的冷凝器，适配的制冷压缩机功率在15HP到25HP区间，对应的冷凝负荷在45kW到70kW之间，能满足-5℃到5℃蒸发温度的冷藏系统需求，要是做中温空调工况的话，适配的冷量范围还能再提升20%左右。设计建模的时候需要特别注意几个细节：一是风机的固定螺栓要加装防松垫圈，因为风机长期运行会产生持续振动，不加防松结构的话，运行半年左右就可能出现螺栓松动的问题；二是翅片的边缘要做折边处理，不仅能提升芯体整体的结构刚度，还能避免安装维护时翅片边缘划伤人；三是冷凝器的表面喷涂要采用户外级聚酯粉末，厚度控制在60μm到80μm，能保证在户外日晒雨淋的环境下，五年内不会出现明显的漆层脱落和锈蚀问题。

　　很多工程师做三维建模的时候，容易把冷凝器当成一个标准黑盒，只画个大概的外形，忽略了接管位置、安装孔位、风机突出尺寸这些细节，等到做整机装配的时候才发现干涉，再回头改模型就会耽误项目进度。做这类换热设备的建模，必须把实际安装和维护的需求考虑进去，比如风机的电机部分要预留足够的拆卸空间，后期更换电机的时候不需要把整个冷凝器拆下来，只要拆掉网罩就能把电机和风叶一起抽出来；接线盒的位置要避开雨水直淋的方向，盒盖的密封胶条要在模型里体现出来，避免后期生产时遗漏；芯体侧面的护板要预留观察孔，方便调试的时候观察翅片表面的结霜或者积灰情况，不用拆开护板就能判断设备的运行状态。

　　从流路设计的角度，这款冷凝器的冷媒流路采用分路并进的方式，从进气口进来的高温高压气态冷媒，通过分液器分成8路进入换热芯体，在管内流动的过程中逐步冷凝成液态，最后通过集液器汇总从出液口流出，每一路的管长控制在12米左右，保证各分路的流阻基本一致，不会出现某一路冷媒过冷或者冷凝不完全的问题。分液器和集液器都固定在端板的内侧，外面用护板盖住，既可以避免外力碰撞损坏，也能让整体外观更整洁。

　　在实际项目选型里，这种双风机结构的冷凝器相比同冷量的四风机小直径机型，运行噪音更低，因为大直径风机可以在更低的转速下达到需要的风量，叶尖线速度更低，产生的气动噪音更小，对于安装在居民区附近的制冷站点来说，噪音控制是非常重要的选型指标，22英寸风机在额定转速下的运行噪音大概在62分贝左右，比四台16英寸风机的同冷量配置低5到6分贝，能满足二类声环境功能区的夜间噪音要求。另外大直径风机的单位风量能耗更低，长期运行下来的电费成本也更有优势，这也是很多商用制冷项目优先选大直径风机配置冷凝器的原因。
