带16英寸轴流风机的风冷式冷凝器结构

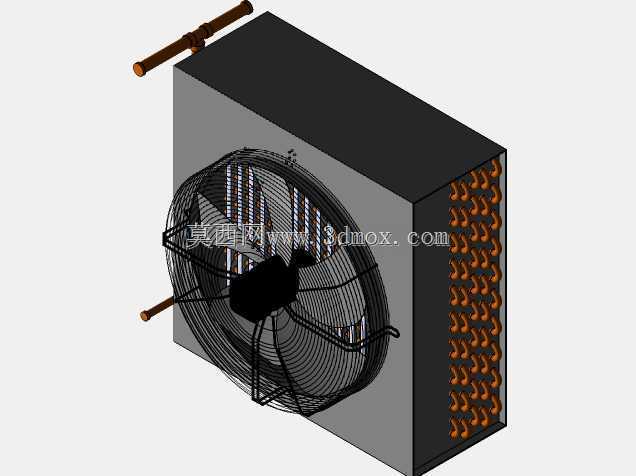

　　在商用制冷、小型工业冷却场景中，风冷冷凝器是整套制冷循环的核心换热部件，承担着将压缩机排出的高温高压气态制冷剂热量散入环境空气、完成制冷剂相变液化的关键作用，这款带16英寸轴流风机的风冷冷凝器，正是面向中小型冷柜、工业冷水机、冷库外机等场景开发的换热单元。从结构设计逻辑来看，整套装置采用侧吹风布局，轴流风机直接安装在翅片盘管的迎风侧，风机运转时形成稳定的横向穿流风场，让环境空气持续冲刷翅片表面，带走盘管内制冷剂携带的热量。这种布局的优势在于结构紧凑，不需要额外设置风道，安装时仅需预留风机侧的进风空间与盘管侧的出风空间即可，适配多数中小型制冷机组的紧凑安装需求。

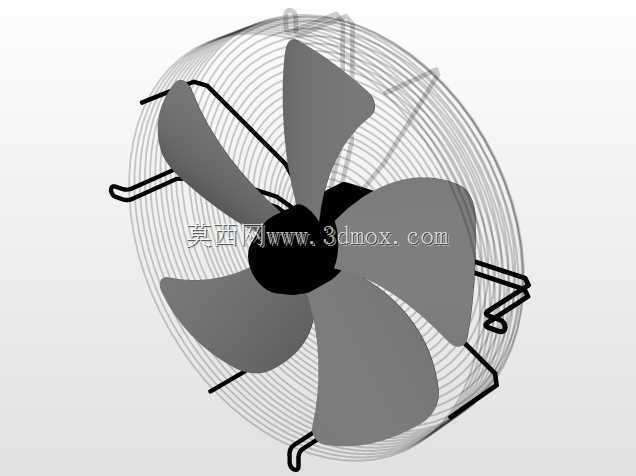

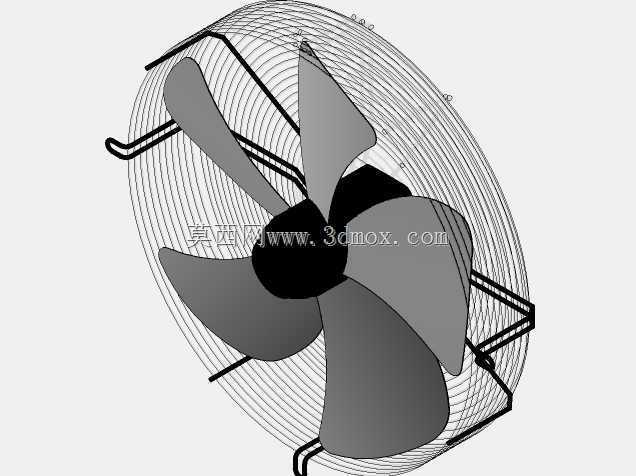

　　从核心部件的设计细节来看，16英寸直径的轴流风机是匹配这套换热盘管风量需求的选型结果，风机采用外转子结构搭配金属防护网罩，网罩的钢丝间距经过校核，既可以避免异物触碰扇叶引发安全隐患，又不会过度阻挡进风造成风阻升高。风机的安装支架直接固定在冷凝器的侧围钣金上，支架上预留的减震安装孔可以搭配橡胶减震垫使用，降低风机运转时的振动传递，减少整套设备运行时的共振噪音。

　　换热核心部分采用铜管铝翅片结构，紫铜盘管采用多回路并联排布，通过弯头连接形成连续的制冷剂流道，盘管外侧的铝翅片采用冲压成型的波纹片结构，相比平片可以大幅提升空气侧的换热面积，同时扰动空气流道内的气流，破坏翅片表面的层流边界层，提升整体换热效率。盘管端部的铜质接管从箱体侧方伸出，预留了足够的管路焊接操作空间，接管的管径匹配常规中小型制冷系统的管路规格，现场安装时不需要额外做变径处理，降低管路施工的复杂度。

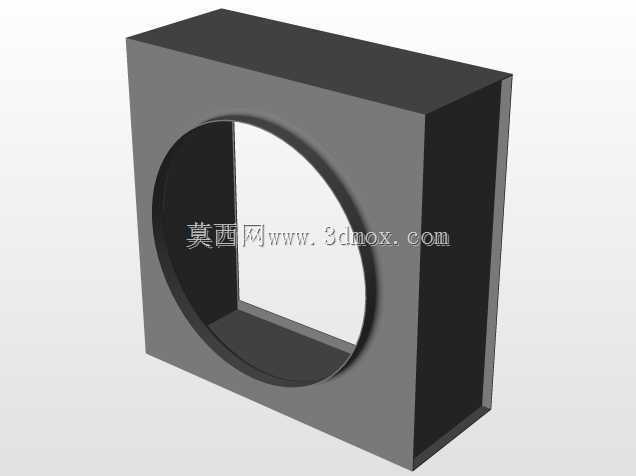

　　箱体部分采用镀锌钢板折弯成型的围板结构，黑色喷涂的外表面具备基础的防腐蚀能力，可以适应普通室外安装环境的防锈需求。围板将翅片盘管的三个非迎风面完全封闭，避免风机运转时出现气流短路，保证所有吸入的空气都能完整穿过翅片盘管参与换热，避免无效风量损耗。箱体顶部和底部预留的安装固定孔位，既可以支持卧式落地安装，也可以通过支架转换实现壁挂安装，适配不同场景的安装边界要求。

　　在实际选型应用中，这类冷凝器的换热能力需要匹配对应匹数的压缩机排量，16英寸风机的风量参数可以覆盖2到5匹制冷系统的散热需求，在环境温度35摄氏度的标准工况下，可以保证冷凝压力稳定在合理区间，避免系统因散热不足出现高压报警。设计建模时需要重点校核几个关键边界：一是风机与翅片盘管的间距，间距过小会导致翅片表面风速分布不均，边缘区域换热效率下降，间距过大则会增加整体设备的体积，浪费安装空间；二是盘管的流路排布，需要保证每个并联回路的管长基本一致，避免出现制冷剂分液不均，部分管路过热无法充分换热的问题；三是进出液管的伸出位置，需要避开安装支架的固定区域，同时预留足够的管路弯曲半径，避免现场接管时出现管路死折影响制冷剂流动。

　　从安装维护的角度来看，这套结构的设计也充分考虑了长期使用的需求，风机的固定螺丝采用外露式设计，后期需要更换风机时不需要拆解整个箱体围板，仅需拆除防护网和风机固定螺丝即可完成更换；翅片侧的围板没有完全封死出风侧，后期清洗翅片积灰时，可以直接从出风侧用压缩空气吹扫，不需要拆解设备就能完成日常维护操作。这类风冷冷凝器相比水冷式冷凝器不需要配套冷却水塔和循环水管路，安装部署更加灵活，在缺水地区或者小型分散式制冷场景中具备明显的应用优势，建模时还原的所有结构细节，都可以直接用于制冷机组的整体装配干涉检查，提前排查管路、风机、安装支架之间的位置冲突，缩短实际产品开发的迭代周期。
