1HP转子式制冷压缩机结构设计

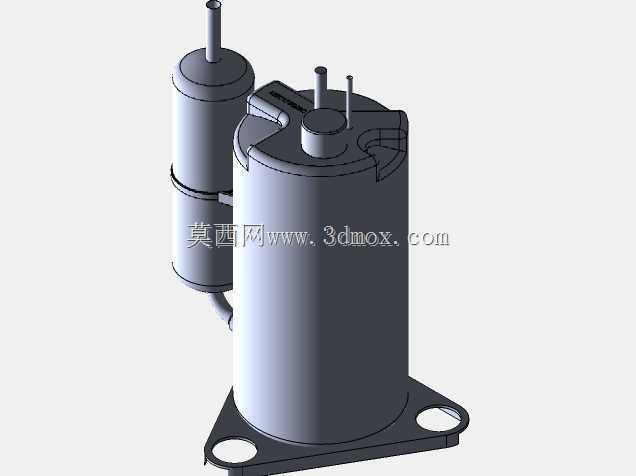

　　这款1HP规格的转子式制冷压缩机，是小型蒸气压缩制冷循环的核心动力部件，日常在1匹家用分体空调、小型商用冷柜、机柜恒温制冷单元、工业小型冷水机这类场景中承担核心的制冷剂压缩输送功能，是制冷回路里建立高低压差的核心执行部件。从结构设计来看，模型完整还原了转子式压缩机的典型布局，主筒体为承压储油与压缩腔体的集成结构，旁侧的立式圆柱腔体是气液分离器，也就是制冷行业常说的储液罐，这个部件的作用是在制冷剂进入压缩腔之前，分离回气中携带的液态制冷剂，避免液态冷媒进入压缩腔造成液击损坏泵体结构，同时也能对回气中的杂质做初步沉降，减少泵体磨损。主筒体顶部的三个接口分别对应不同功能，最粗的短接口是排气口，连接制冷系统的高压侧，

　　将压缩后的高温高压气态制冷剂输送至冷凝器；两个细接口分别是工艺口与回气口，工艺口用于生产及维修过程中的抽真空、加注制冷剂操作，回气口则连接气液分离器输出端，将低压气态冷媒导入压缩腔。底部的安装法兰采用三孔带翻边的安装结构，法兰平面与主筒体轴线垂直，安装孔的位置度公差在实际生产中控制在0.2mm以内，保证安装时压缩机与安装底座的贴合度，减少运行过程中的振动传递，安装时通常会在法兰与底座之间加装橡胶减震垫，进一步降低运行振动向系统管路的传递。从设计思路上，这款转子式压缩机采用立式布局，主筒体内集成了电机定子、转子、偏心曲轴、滚动活塞、滑片、气缸等核心部件，电机布置在筒体下半部分，泵体组件布置在电机上方，筒体底部储存冷冻机油，依靠曲轴运转时的离心力将机油输送至各个摩擦副，实现运动部件的润滑与密封，这种布局的优势是结构紧凑，整体重心偏低，运行时的稳定性更好，同时立式结构的占地面积更小，适配小型制冷设备内部紧凑的安装空间。旁侧的气液分离器通过弯管与主筒体的回气腔连接，连接管路的弯折半径经过优化，既保证管路的结构强度，避免运行振动导致管路疲劳断裂，又能减少制冷剂流动的阻力损失。在实际设备选型过程中，这款1HP规格的压缩机适配的制冷量范围在2300W-2600W之间，适配R22、R410A等常见制冷剂，运行时的排气压力通常在1.5-3.0MPa区间，回气压力在0.4-0.6MPa区间，选型时需要匹配对应的冷凝器、蒸发器、节流部件的容量，

　　避免出现压缩机过载或者制冷量不足的问题。安装边界方面，模型还原的主筒体直径、气液分离器直径、整体高度尺寸都符合行业通用的1HP转子压缩机尺寸规范，设备内部预留安装空间时，需要在筒体周边预留至少15mm的散热间隙，保证压缩机运行时的表面热量能够自然散出，避免电机过热保护；顶部的管路接口需要预留足够的管路弯折空间，避免管路应力集中，连接管路时需要采用减震弯结构，减少压缩机运行振动传递到换热器部件，防止管路长期振动出现开裂泄漏。从结构细节来看，主筒体的外壳采用3mm左右厚度的冷轧钢板卷焊成型，焊接处的密封性要求极高，需要承受3.5MPa以上的气压无泄漏，顶部的端盖采用冲压成型后与筒体焊接，所有接口都采用铜质接头，

　　方便与制冷系统的铜管进行钎焊连接。底部的安装法兰与筒体采用焊接连接，法兰平面的平面度公差控制在0.1mm以内，保证安装时的受力均匀，避免安装应力导致筒体变形。气液分离器的内部设置有滤网与挡液板，能够有效分离回气中的液滴，同时过滤系统中的固体杂质，避免杂质进入泵体造成滑片、活塞的磨损。在三维建模过程中，这类压缩机模型通常用于制冷设备的整体布局设计、管路干涉检查、安装工装设计等场景，建模时需要准确还原各个接口的位置尺寸、安装法兰的孔位尺寸、整体外形轮廓，保证在设备整体装配时不会出现干涉问题，同时可以基于模型进行管路走向的优化，减少管路的弯折次数，降低制冷剂流动阻力。实际应用中，这类转子式压缩机相比活塞式压缩机，具有运行噪音低、振动小、结构简单、可靠性高的优势，在小型制冷设备领域应用非常广泛，建模时还原的各个结构细节，能够帮助结构设计人员快速完成制冷系统的布局设计，减少实物选型匹配时的反复测绘工作量，提升设备开发的效率。
