重载回转支撑式旋转工作台结构设计

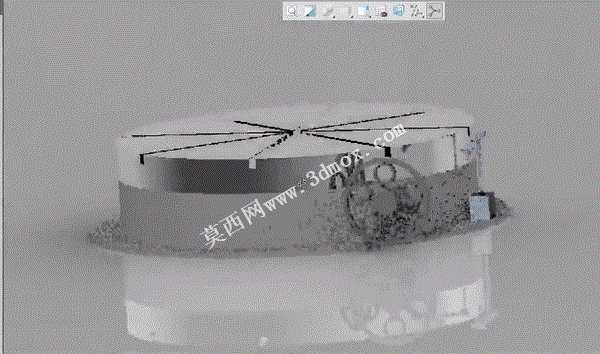

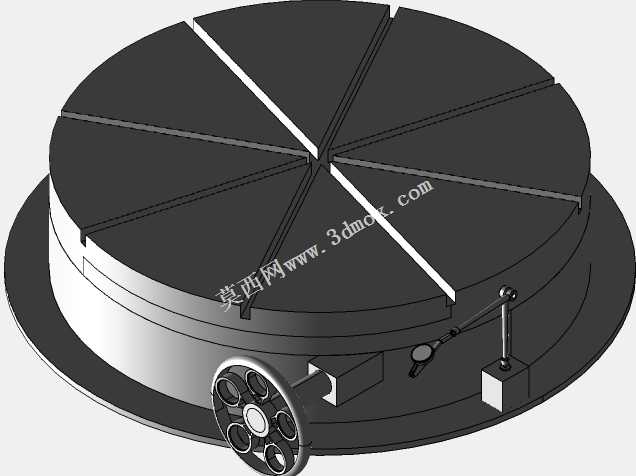

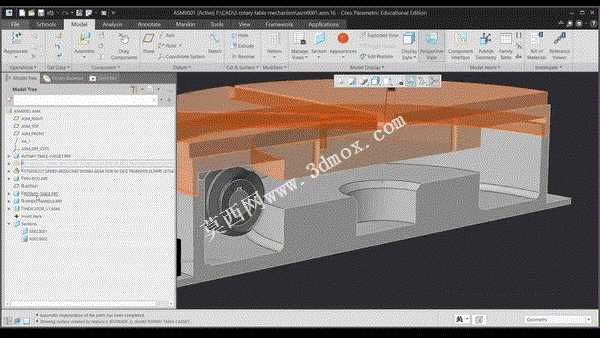

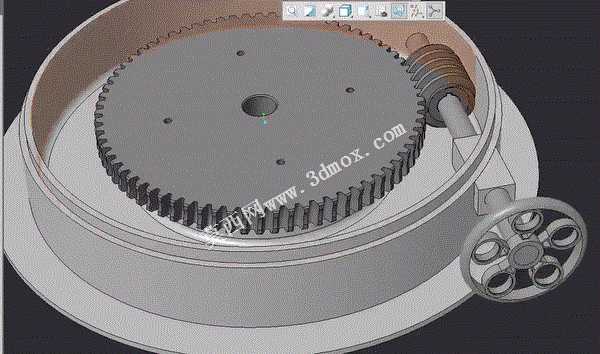

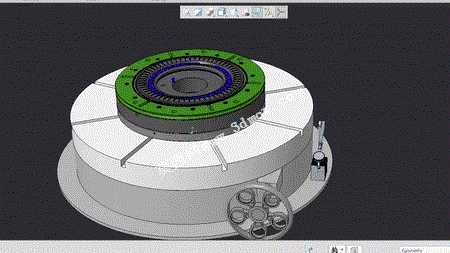

该回转工作台主要面向自动化生产线工位转位、重型工件装配换位、加工中心辅助上下料转位、大型检测设备工件承载回转等工业场景，可适配多工序并行的生产布局需求，替代传统人工移位或直线输送的低效流转模式，在重型机械装配、汽车零部件焊装、大型模具加工检测等场景中，能够实现工件在不同工位间的精准角度切换，减少工件重复吊装的对位误差与作业风险。设备核心功能为承载大重量工件完成定角度回转或连续回转动作，顶部带安装孔位的支撑法兰可直接适配不同规格的工装夹具，满足不同外形工件的装夹固定需求；侧边集成的蜗杆传动结构具备反向自锁特性，可在回转到位后自动锁止位置，避免负载偏移导致的转盘移位，无需额外加装锁止机构即可保障工位作业时的结构稳定性。设计过程中优先考量重载承载的刚性需求，底座采用多层阶梯式圆柱结构，底部大直径法兰面可通过螺栓直接固定在车间地面或设备主机基座上，安装边界可适配多数现有生产工位的预留安装空间，无需对原有工位基础做大规模改造；中部支撑层采用加厚壁体结构，可承载径向与轴向的复合载荷，避免重载下的结构形变；顶部回转支撑选用交叉滚子式回转支承结构，可同时承受轴向力、径向力与倾覆力矩，保障大负载下的回转平顺性，减少回转过程中的卡顿与晃动。传动端的蜗杆组件设置有独立的润滑与密封结构，可减少长期运行下的传动件磨损，延长维护周期；侧边预留的手轮接口可兼容手动微调与电动驱动两种模式，既可以在调试阶段通过手轮完成小角度精准对位，也可后续加装伺服驱动模块接入自动化生产线的控制系统，实现程控自动转位。整体结构的安装基准面统一设置在底部法兰端面，同轴度公差可保障回转过程中顶部装夹面的跳动量控制在工业作业允许范围内，适配加工、装配、检测等不同场景的精度要求。
