带形位公差标注的轴承适配器工程设计图

项目分类:3D模型 发布时间:2021-09-07 ID:264994
  • 带形位公差标注的轴承适配器工程设计图
  • 带形位公差标注的轴承适配器工程设计图
  • 带形位公差标注的轴承适配器工程设计图
  • 带形位公差标注的轴承适配器工程设计图
  • 带形位公差标注的轴承适配器工程设计图

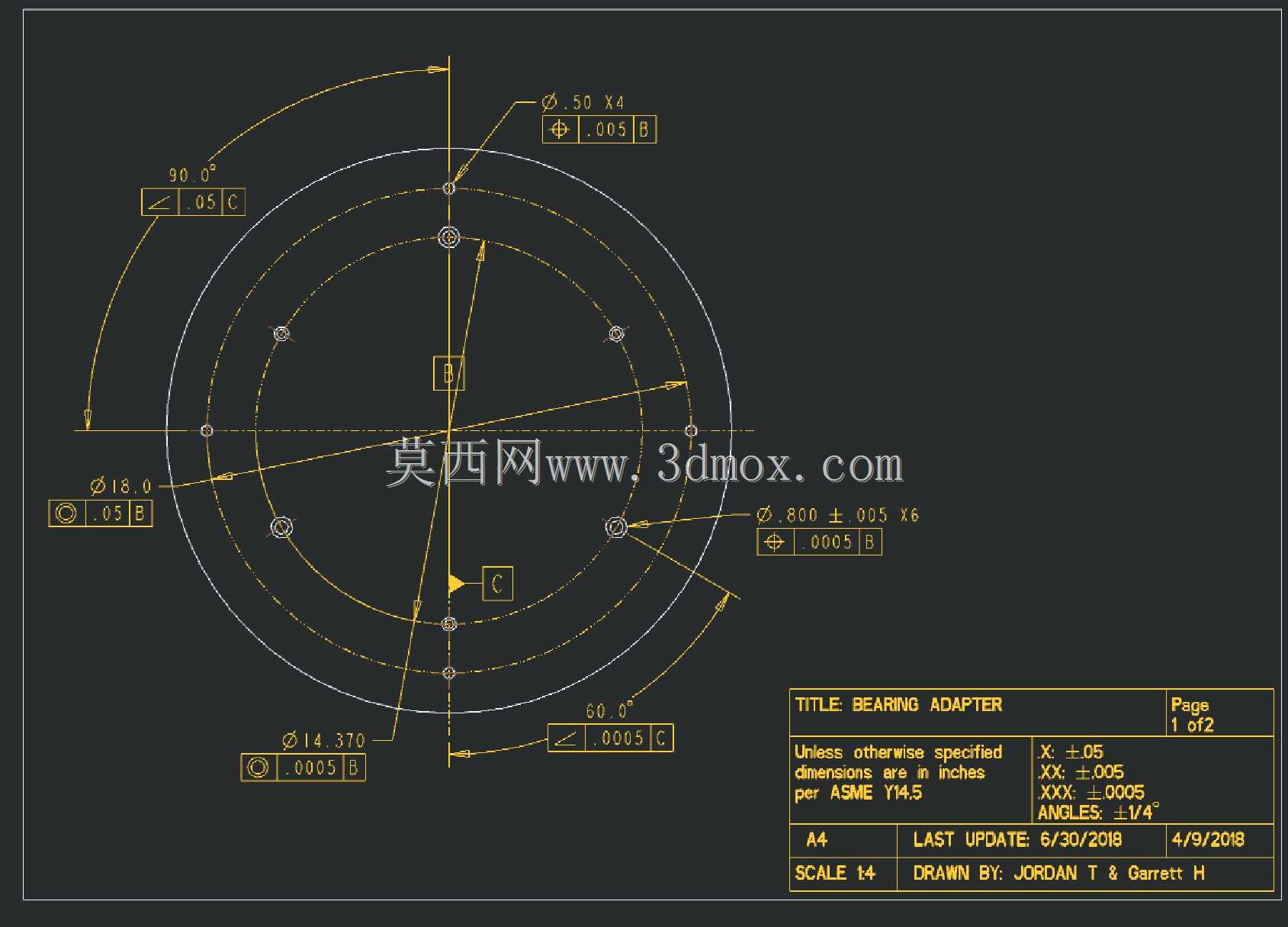

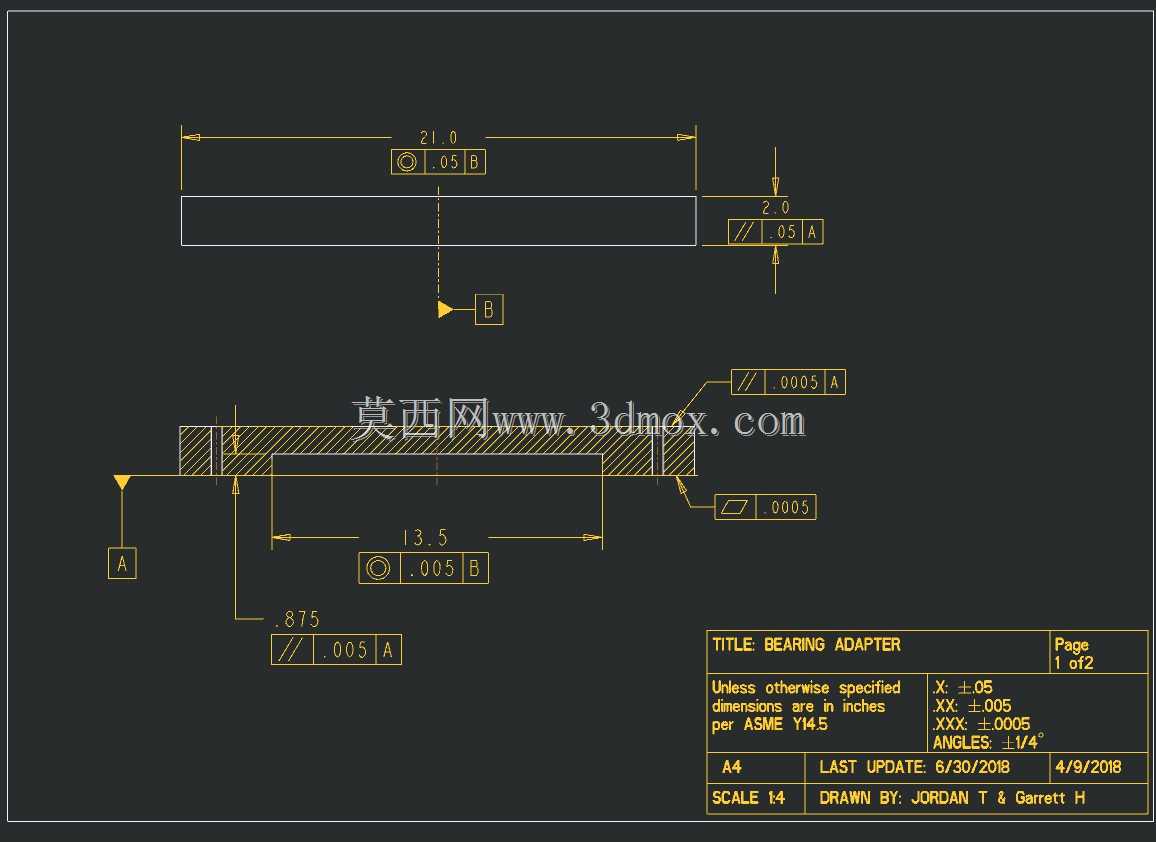

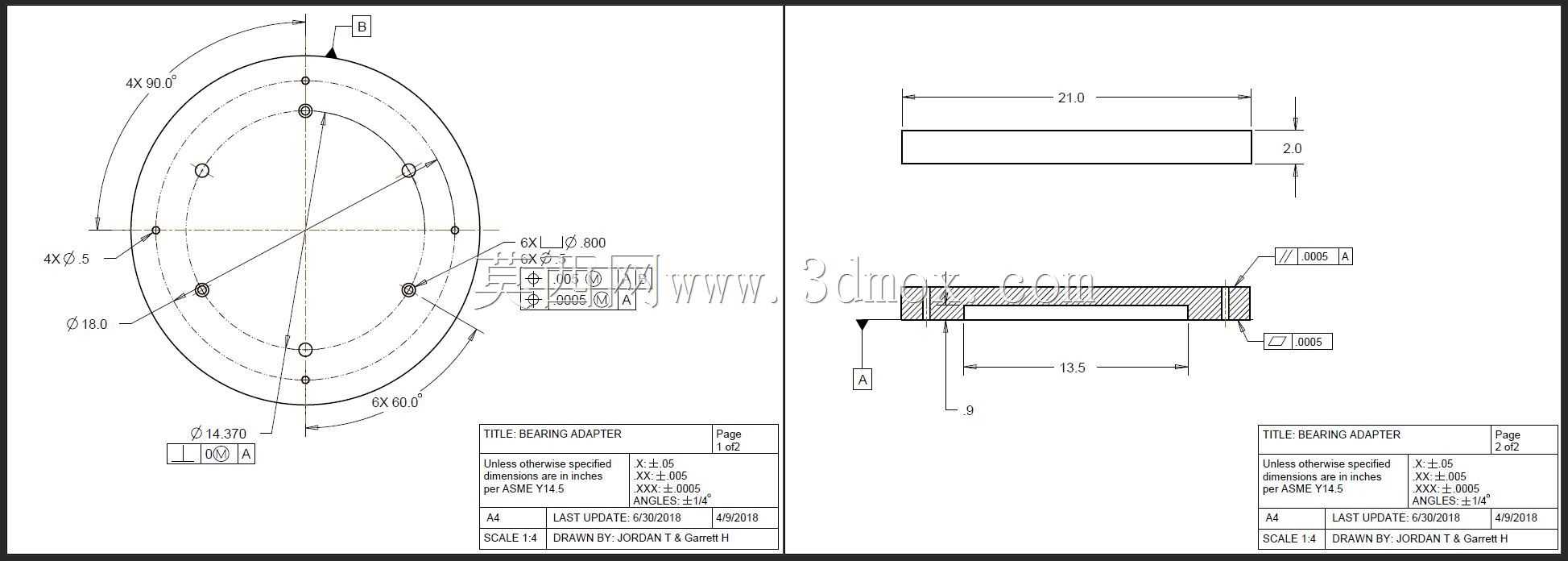

在精密轴系装配场景中,轴承适配器是衔接高精度径向圆柱滚子轴承与安装工位的核心过渡零件,其加工精度直接决定整套旋转机构的运行稳定性与回转精度。这套设计针对SKF NRT-280型超精密径向圆柱滚子轴承做适配开发,核心作用是为轴承外圈提供稳定的安装定位基准,同时将轴承载荷均匀传递到工作站安装基面,避免局部应力集中导致的轴承早期磨损或精度衰减。设计过程中重点约束了安装配合面的平面度与圆度公差,通过GD&T形位公差标注明确了平行平面的公差带范围与旋转同轴度要求,从加工源头控制适配器两端配合面的形位误差,确保轴承安装后不会出现偏载、卡滞等问题。从图纸标注的尺寸边界来看,适配器整体轴向长度为210mm,主体法兰盘外径为14.370英寸,核心配合段轴向长度135mm,配合段壁厚20mm,安装孔采用4组均布设计,孔位分布圆直径分别对应6X.800与4X1.000两组规格,所有孔位均标注了位置度公差,确保现场安装时无需二次修配即可完成对位装配。设计思路上优先考虑了装配工艺性,所有配合面均预留了合理的加工退刀空间,未出现封闭加工死角,常规车削、钻削工序即可完成全部加工流程,形位公差的取值完全匹配ASME Y14.5标准要求,既不会因公差过松导致装配精度不足,也不会因公差过严提升不必要的加工成本。实际使用时,适配器的基准端面贴合工作站安装基面,轴承外圈压入适配器内孔后,通过均布的安装孔完成锁紧固定,可保证轴承内圈旋转时的径向跳动控制在设计允许范围内,适配高精度回转工作台、精密磨床主轴等对回转精度有严苛要求的设备场景。图纸中对所有关键配合面都标注了对应的基准参照,加工时可直接通过三坐标测量仪完成形位公差检测,无需额外设计专用检具,大幅降低了零件的检测成本与生产周期。
