巴哈越野赛车钢管桁架车架结构设计

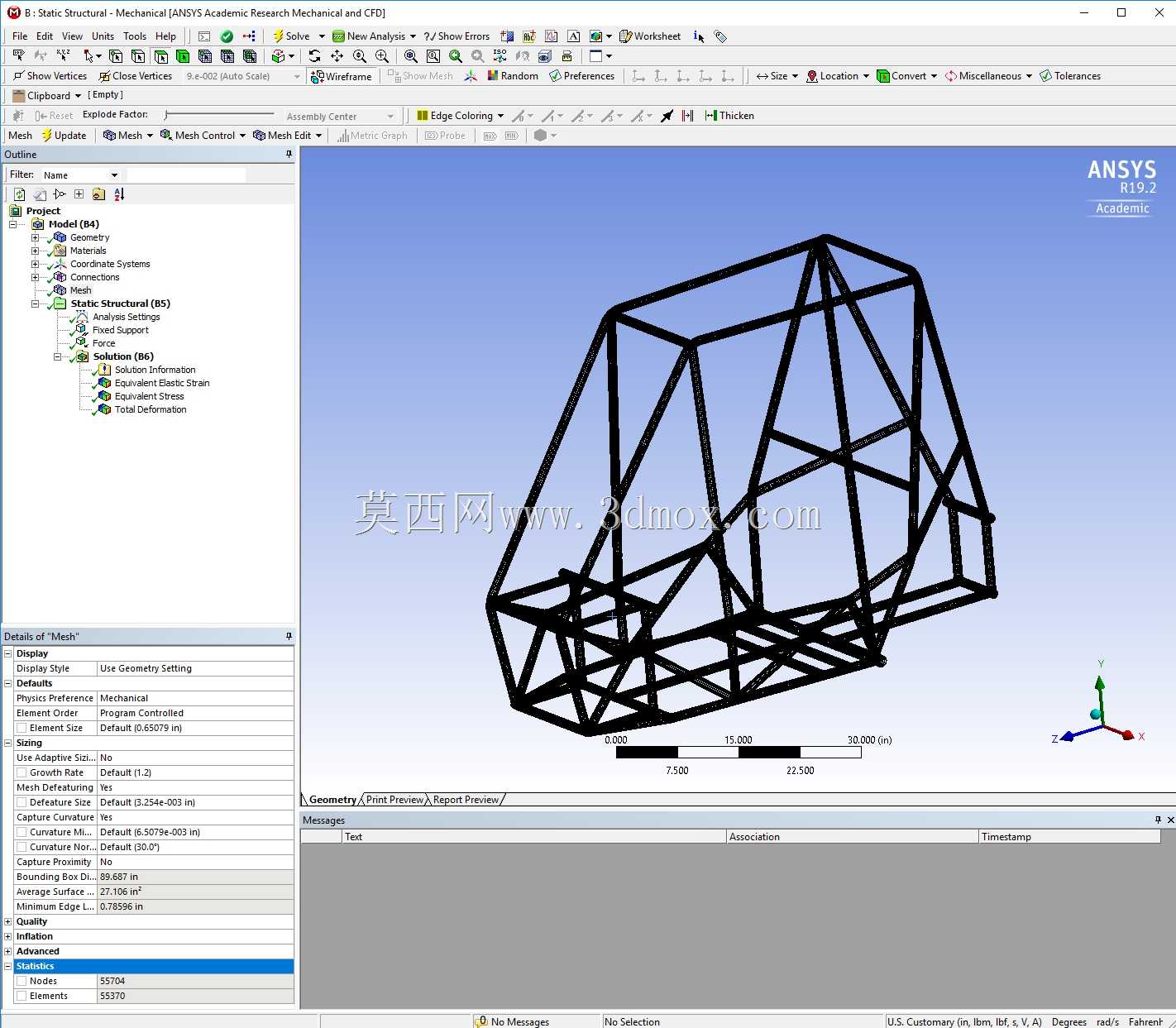

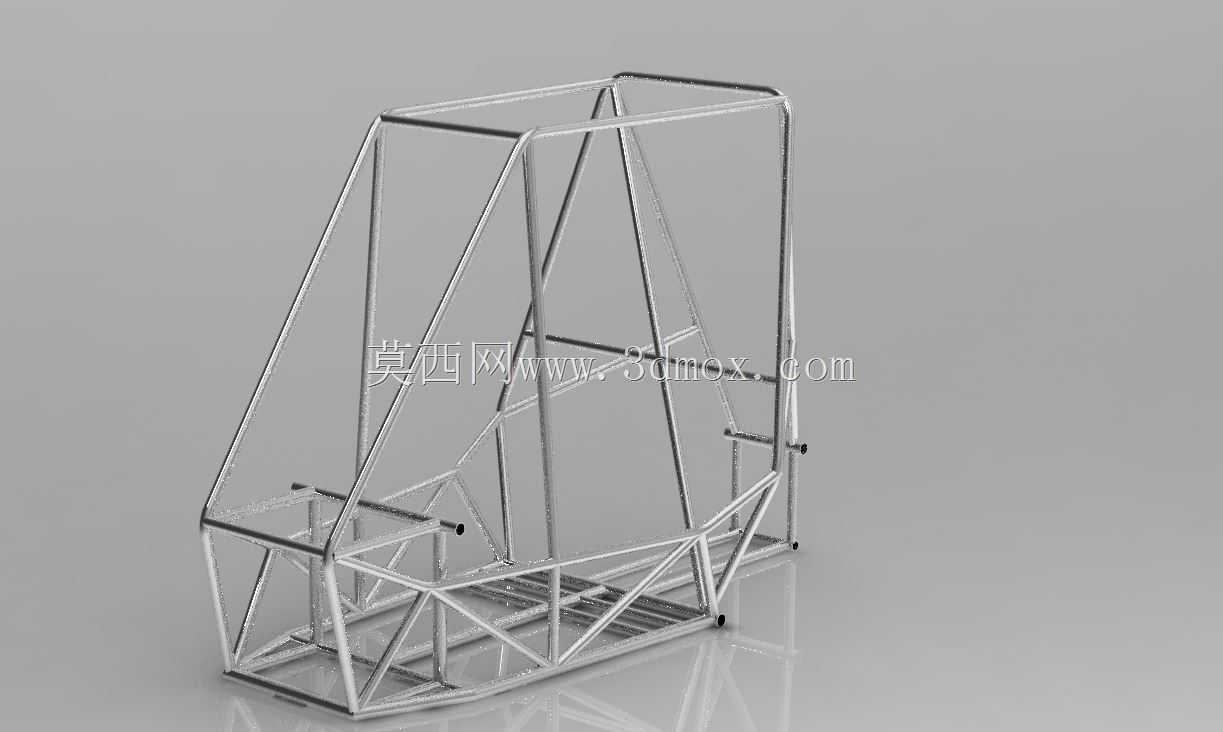

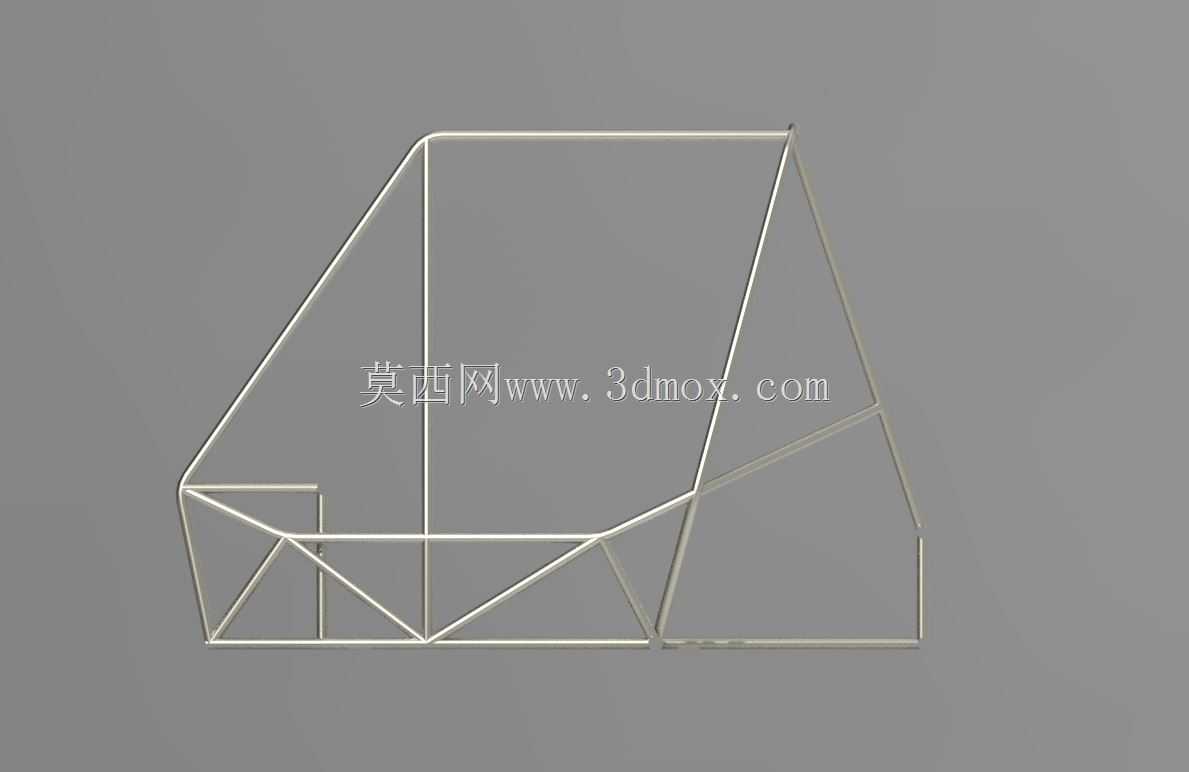

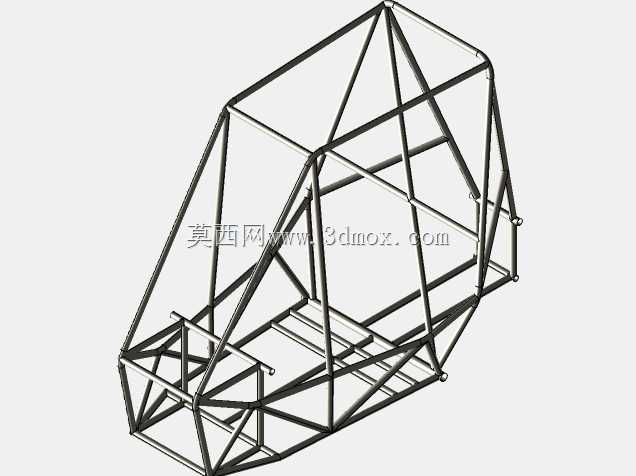

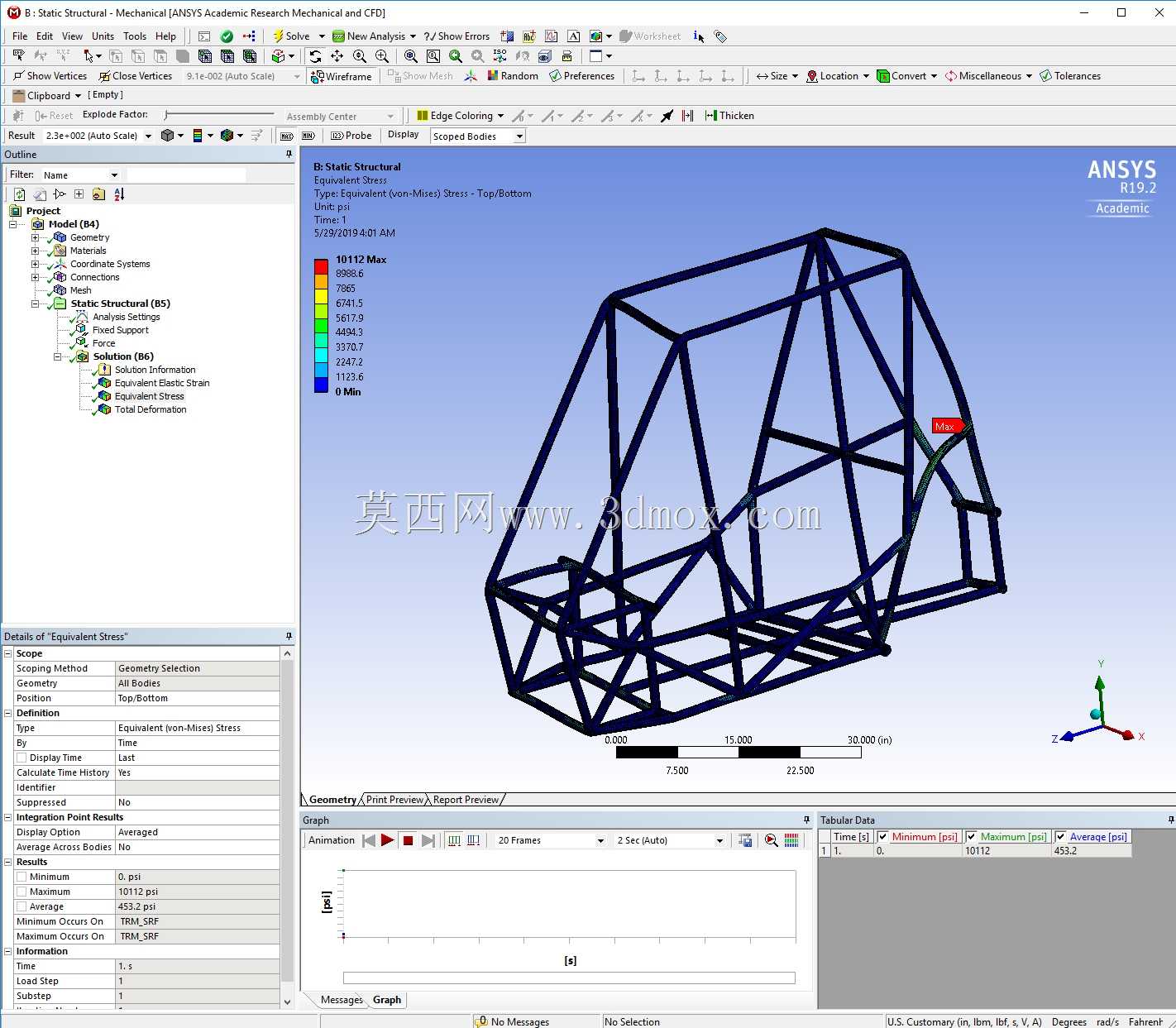

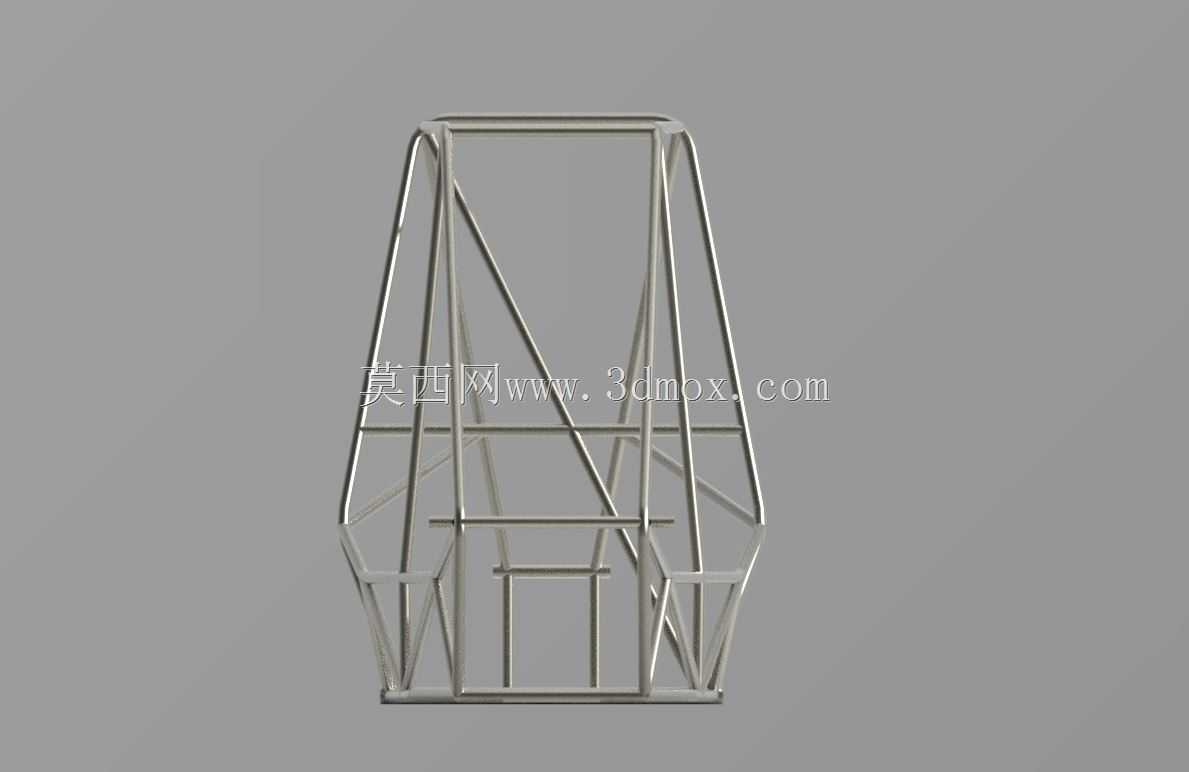

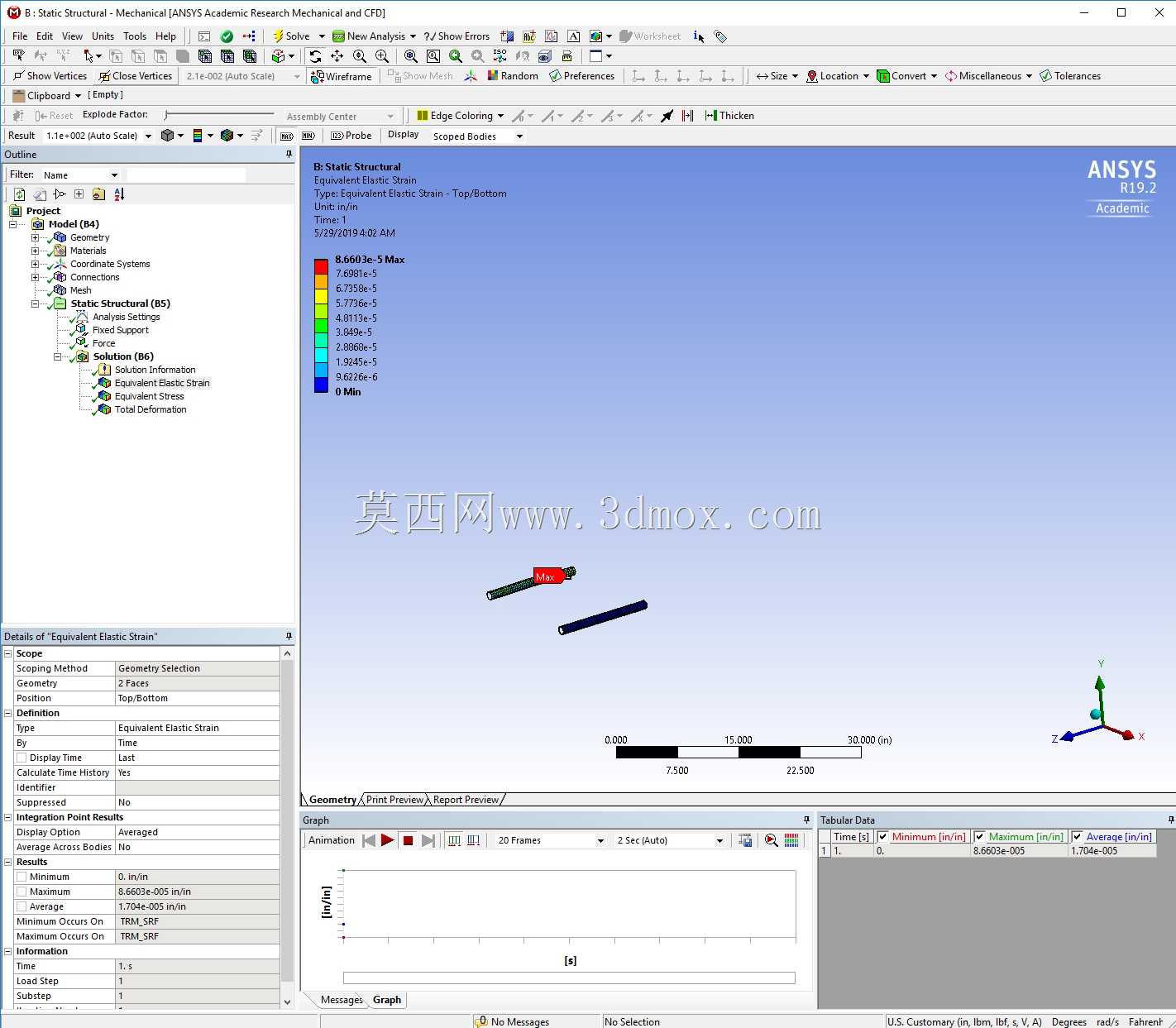

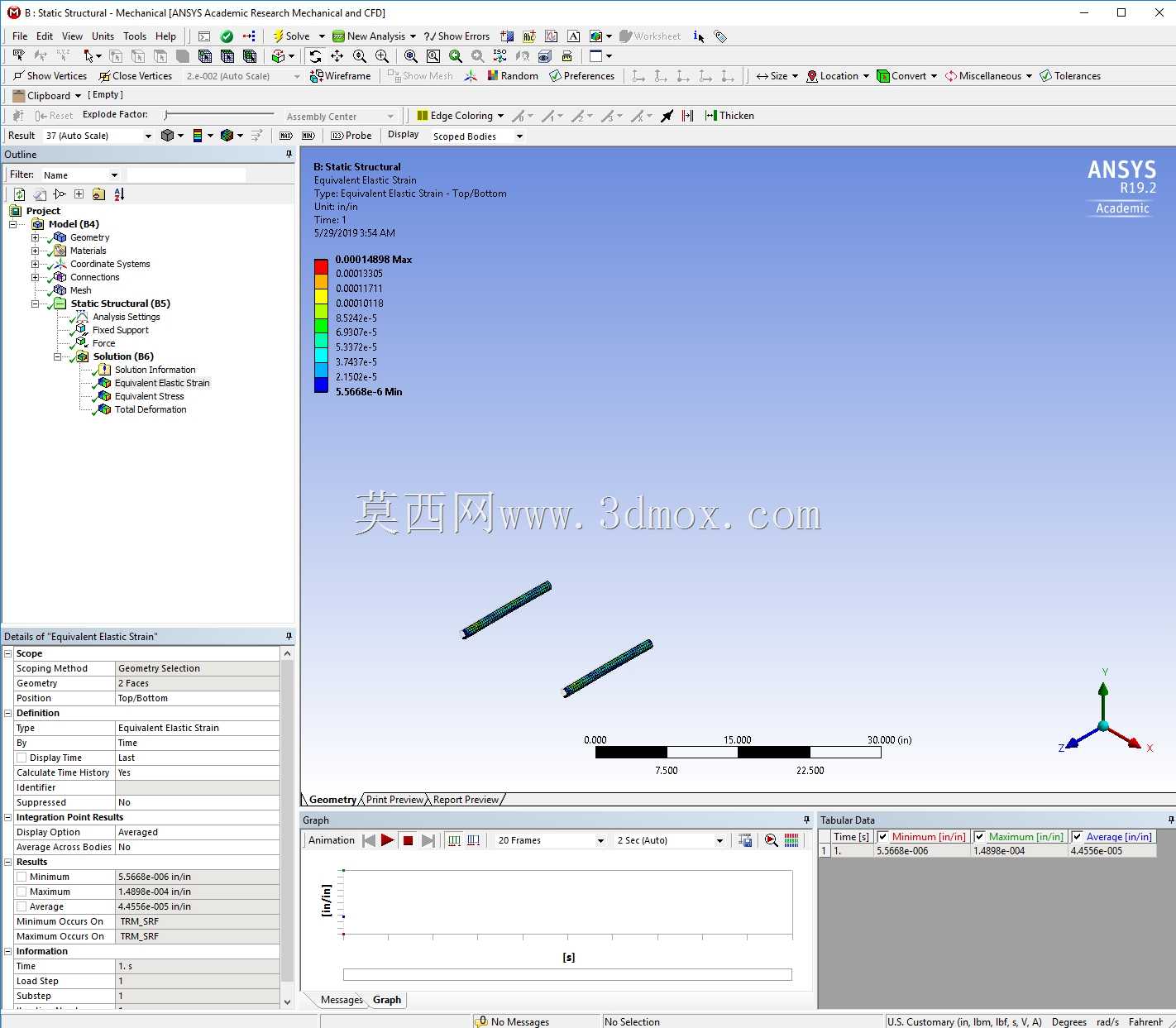

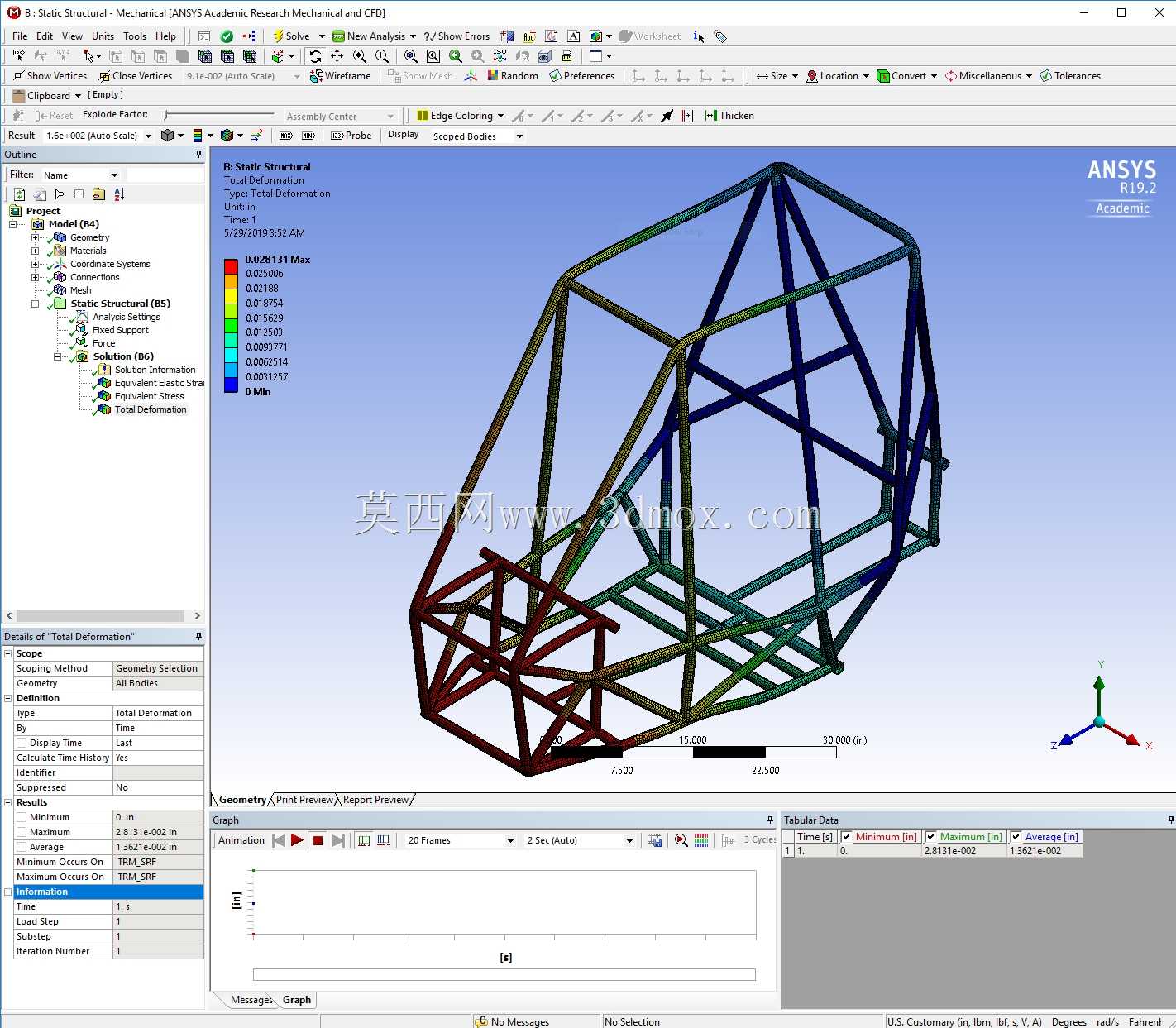

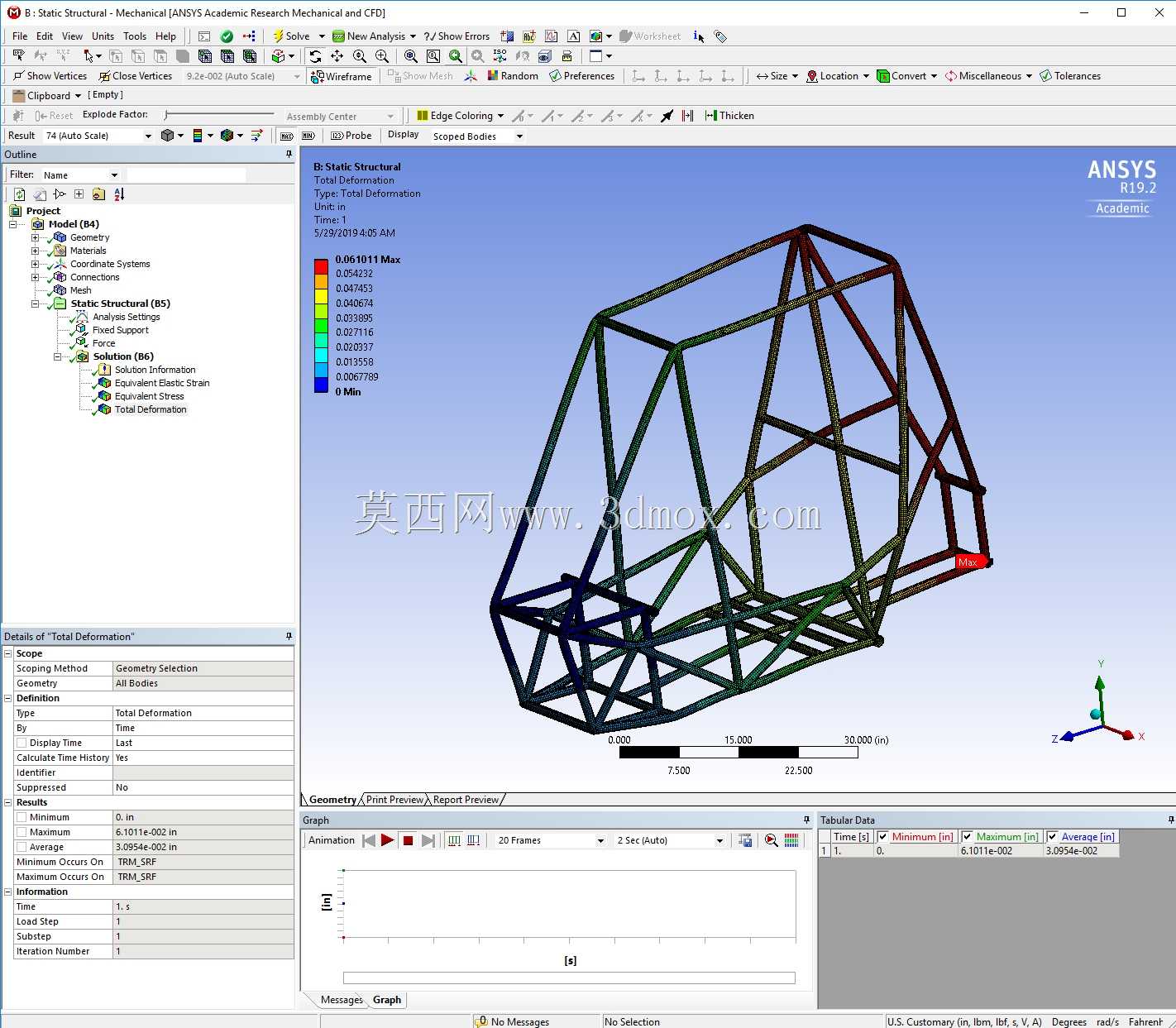

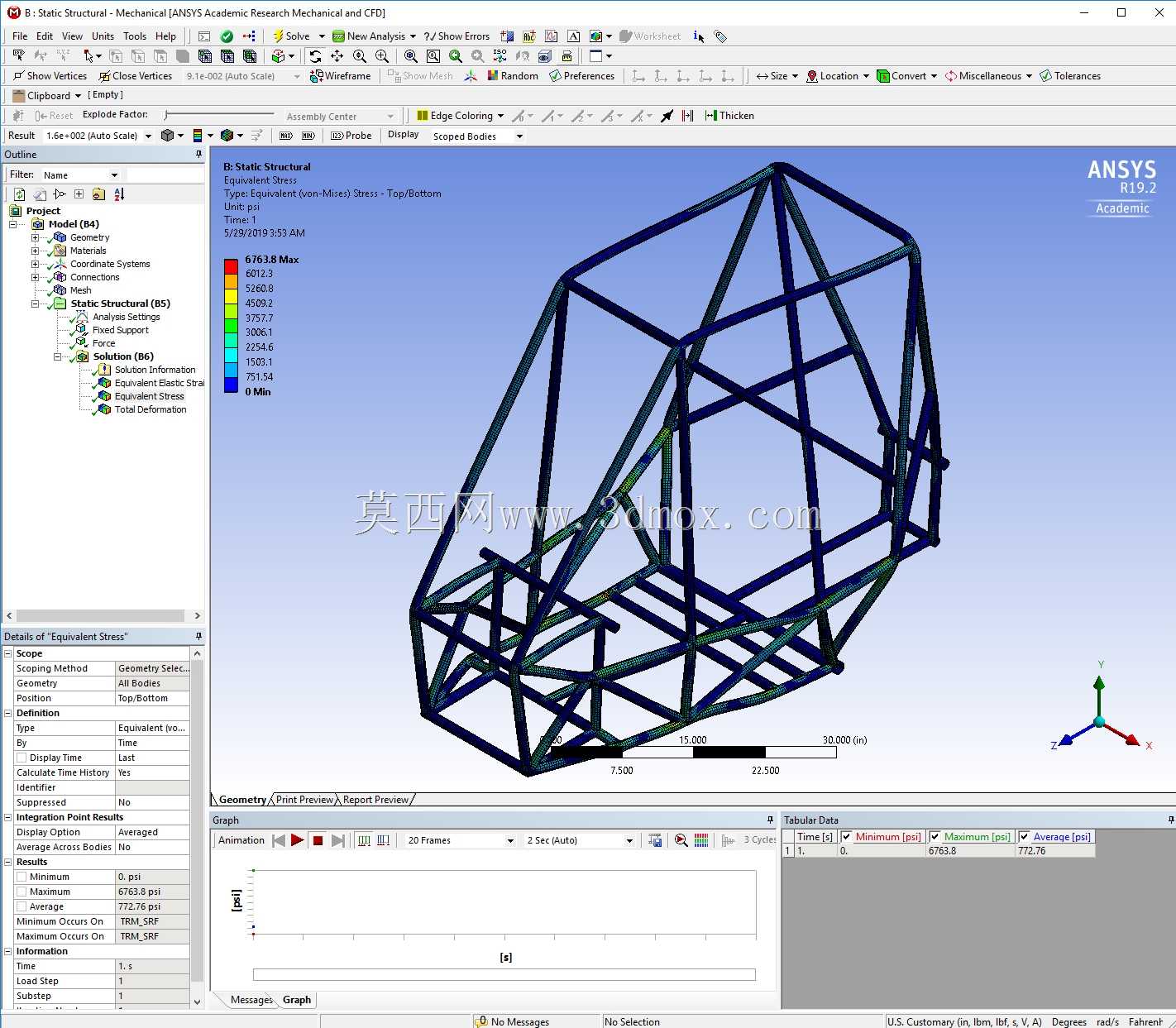

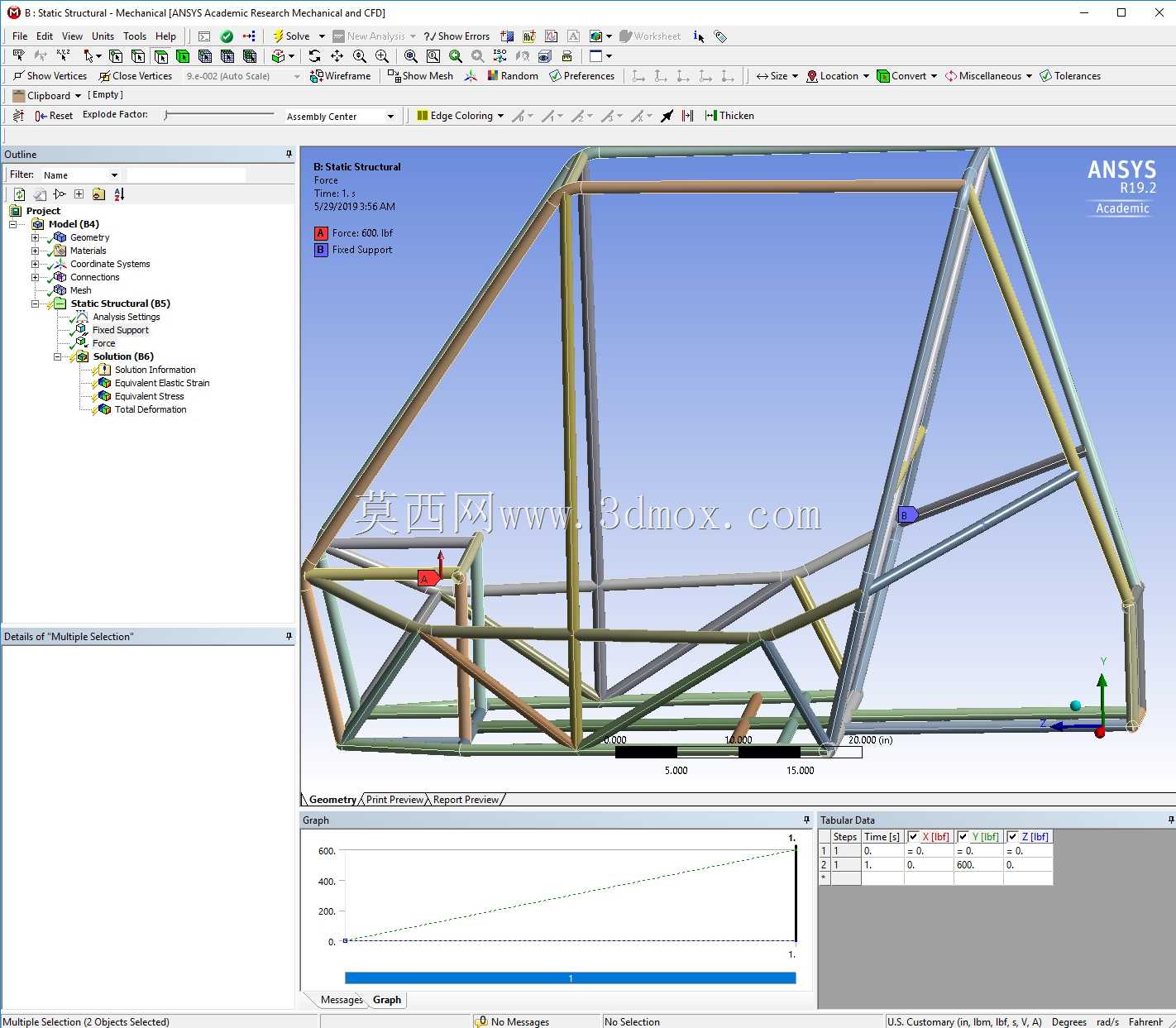

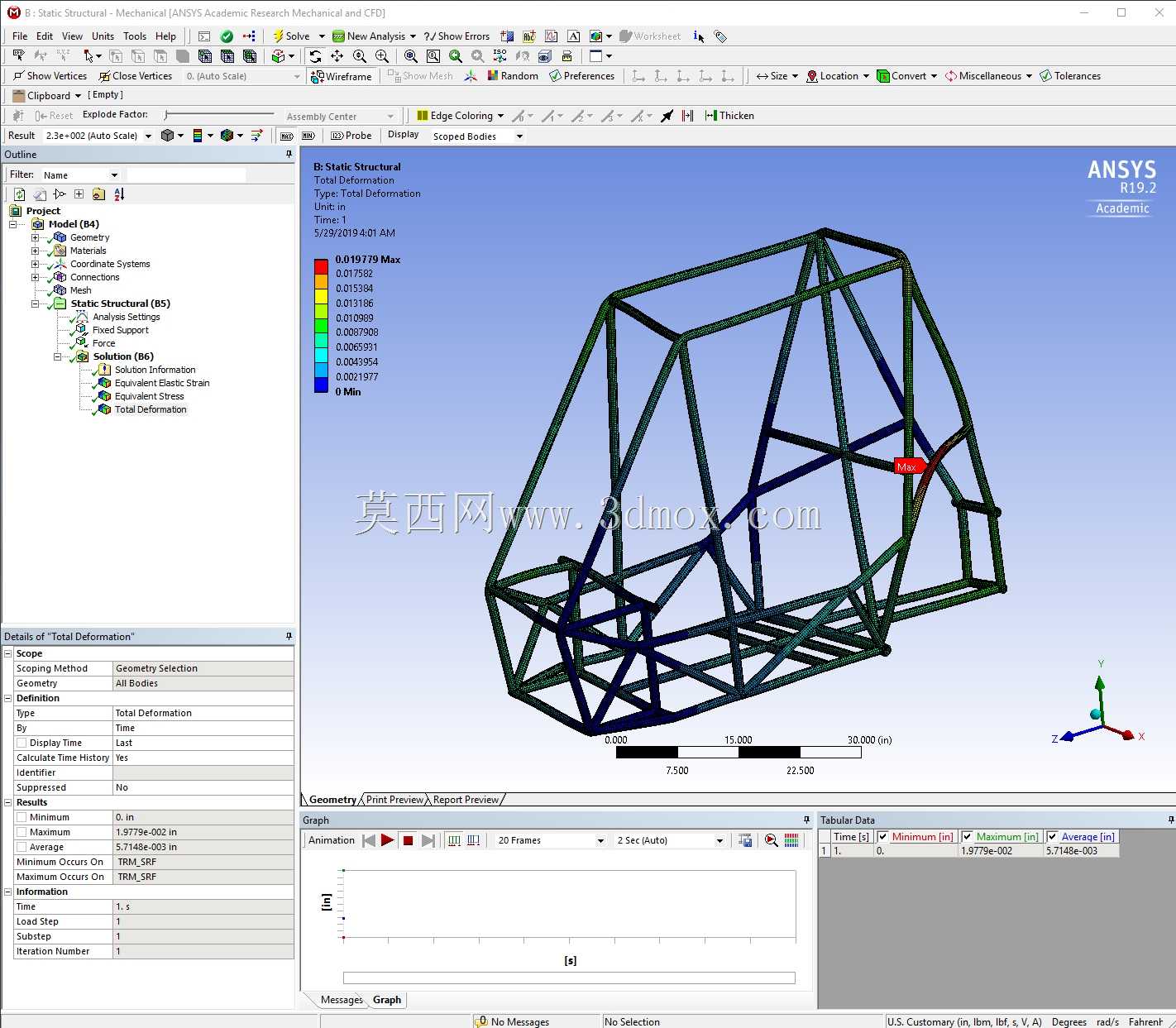

这套钢管桁架结构是巴哈越野赛事参赛车辆的核心承载基体，所有车载系统都需要依托该框架完成安装定位，直接决定整车的碰撞安全性、动态操控表现与复杂地形通过能力。从赛事实际应用场景出发，这类车架需要直面非铺装路面的持续冲击、飞坡落地的瞬时过载、甚至翻滚工况下的乘员防护需求，因此结构设计全程围绕载荷传递效率与冗余安全裕度展开。设计阶段首先明确了乘员舱的核心防护边界，防滚环的主受力管采用大管径厚壁管材，沿乘员头部、肩部、躯干侧面形成连续的封闭受力环，避免碰撞过程中结构侵入生存空间。前部桁架结构预留了动力总成、转向系统、前悬架安装硬点的位置，管材走向完全匹配悬架上下摆臂的受力传递路径，将路面冲击通过多根斜撑管分散到主纵梁与中部横撑上，避免局部应力集中导致的管材开裂。后部结构则围绕后悬架、传动系统与油箱的安装需求布置，斜向支撑的角度经过反复调整，既保证加速、制动工况下的纵向刚度，也能抵消越野路面带来的侧向扭转力矩。车架底部采用双层桁架布局，下层横纵管组成的网格结构既可以作为乘员脚踏的安装基础，也能在托底工况下分散地面冲击力，避免底部管材直接受硬物撞击变形。所有管材的连接节点都采用相贯线切口贴合焊接，没有多余的转接支架，既减轻整体重量，也能保证焊缝处的力流传递顺畅，减少应力集中点。设计过程中针对弯曲、扭转载荷的传递路径做了多轮优化，去掉了非受力区域的冗余管材，在保证整体扭转刚度满足赛事要求的前提下，尽可能降低结构自重，匹配巴哈赛车的轻量化设计需求。车架的安装边界完全适配常规巴哈赛事的规则要求，前部预留的防撞结构安装位、侧面的车身覆盖件安装孔、后部的拖车挂点都做了局部加强，满足赛事的安全检验标准。乘员舱内部的尺寸边界经过反复校核，保证不同体型的驾驶员佩戴头盔、安全带后有充足的操作空间，不会与车架结构发生运动干涉，同时座椅、安全带的安装硬点都布置在主受力管上，保证碰撞时乘员约束系统的固定强度。
