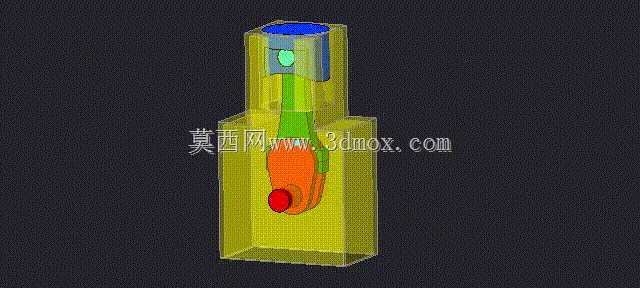

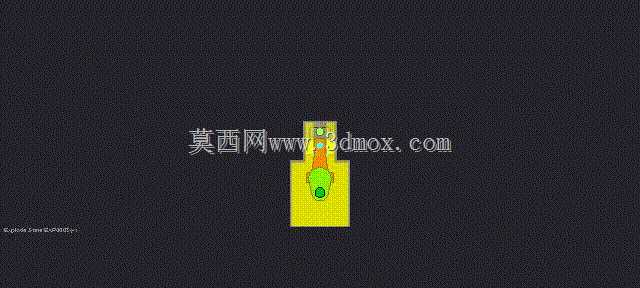

单缸活塞曲柄联动机构三维结构

这套单缸活塞联动结构，是往复式动力设备最核心的运动转化单元，日常在小型通用汽油机、教学演示教具、低压气动执行装置里都能见到同原理的结构落地。从结构逻辑上看，设计时首先要保证活塞在缸筒内的往复直线运动顺滑，活塞与缸体内壁的配合间隙需要控制在合理范围，既不能因为间隙过大出现密封失效、运动偏摆，也不能因为间隙过小导致热胀后卡滞，模型里的活塞外圆预留了密封件的安装槽位，实际生产中可以根据介质是燃气还是压缩空气，选配对应材质的活塞环。

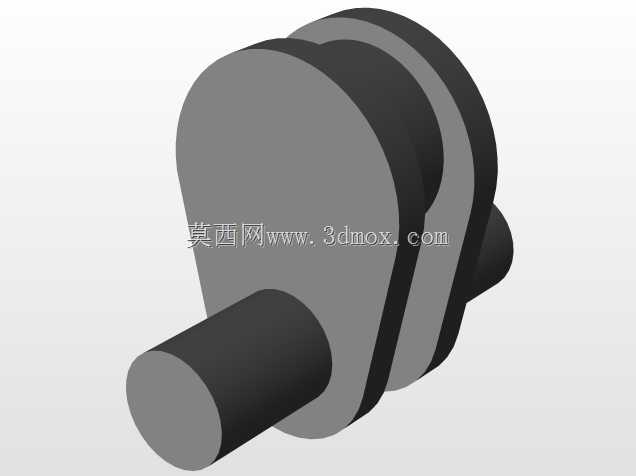

曲柄部分的偏心距直接决定了活塞的行程长度，设计时要结合输出扭矩需求、缸体总长度边界做匹配，偏心距越大，活塞往复行程越长，相同缸径下的排量就越大，但对应的缸体轴向尺寸也要同步加长，同时曲柄旋转时的动平衡需要做配重校准，避免高速运转时出现整机振动。模型里的连杆采用了两端铰接的结构，小头端通过活塞销与活塞连接，大头端与曲柄轴颈配合，铰接位置都预留了润滑通道的设计空间，实际应用中可以通过压力润滑或者飞溅润滑的方式，降低铰接副的磨损速率。

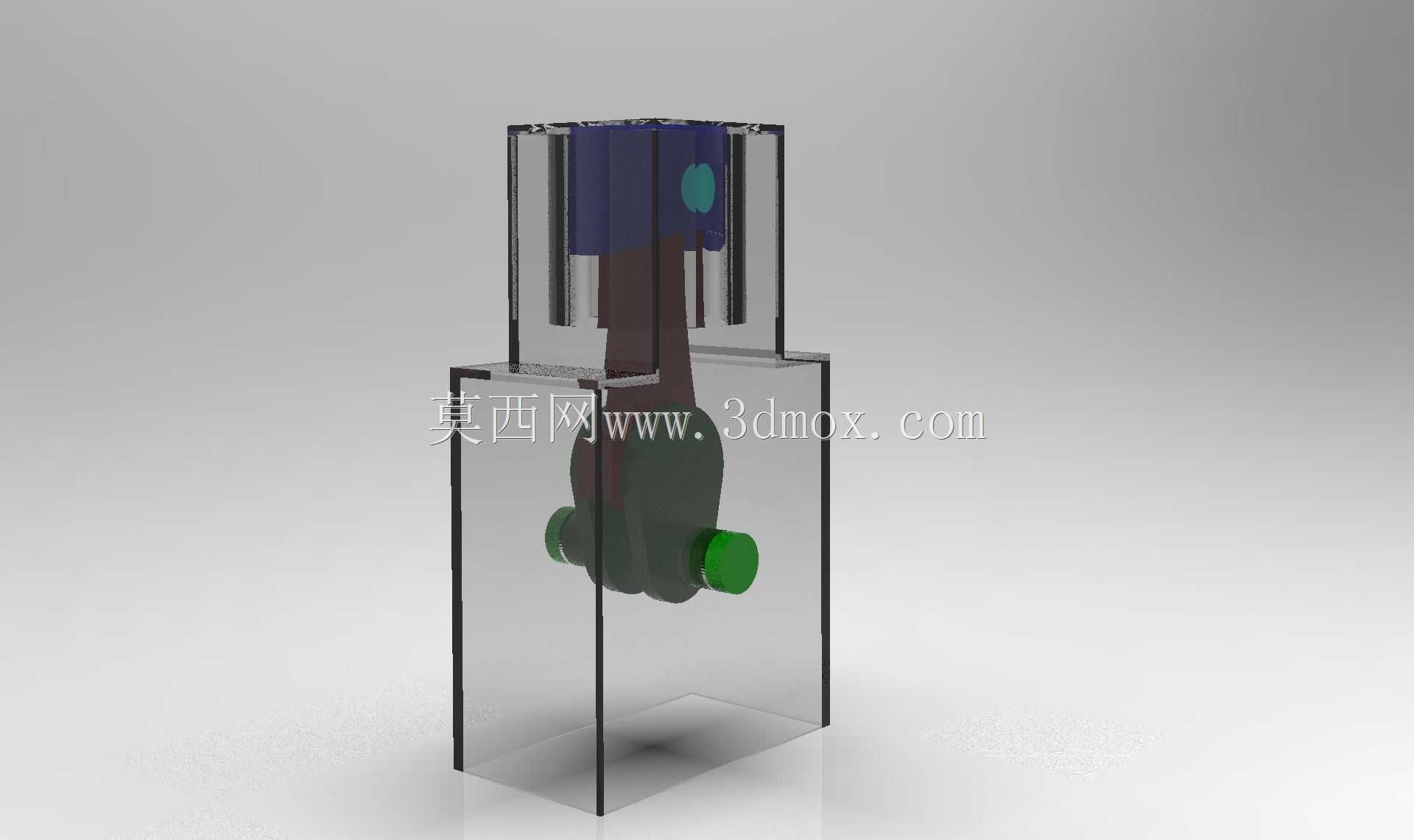

从安装边界来看，整套机构的外部是方形的缸体外壳，外壳既承担活塞运动的导向支撑作用，也作为整套机构的安装基座，底部和侧面都预留了安装固定的平面，可以直接通过螺栓固定在设备的机架上，不需要额外设计复杂的转接支架。外形上缸体采用直筒式的方形结构，加工时可以通过常规的铣削、镗削工序完成内孔和安装面的加工，工艺性较好，没有复杂的异形曲面，适合小批量的加工试制。

实际应用场景中，这套结构可以作为小型动力设备的核心运动单元，也可以作为机械原理教学的演示模型，直观展示直线往复运动和旋转运动之间的转化过程，设计时各部件的运动干涉检查已经完成，活塞运行到上止点和下止点时，都不会和缸体端盖、曲柄腔内壁发生碰撞，各铰接部件的转动角度都在合理范围内，不会出现运动死点卡滞的问题。针对不同的使用场景，还可以在现有结构基础上调整缸径、曲柄偏心距、连杆长度的参数，匹配不同的功率、转速输出需求，比如用于教学演示时可以采用透明的缸体材质，方便观察内部的运动过程，用于实际动力设备时可以更换高强度的合金材质，提升部件的抗疲劳性能。
