多类基础几何实体参数化造型合集

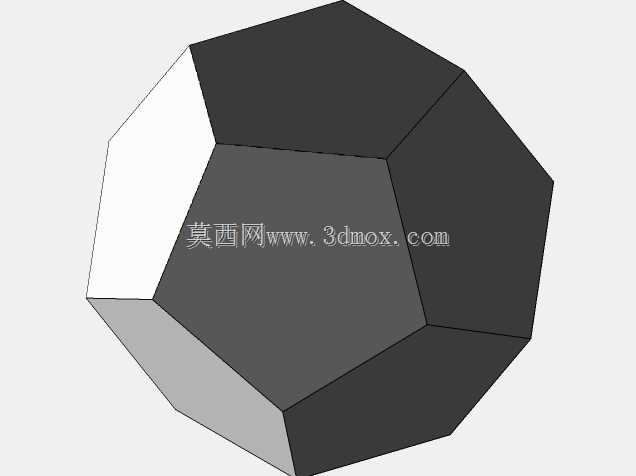

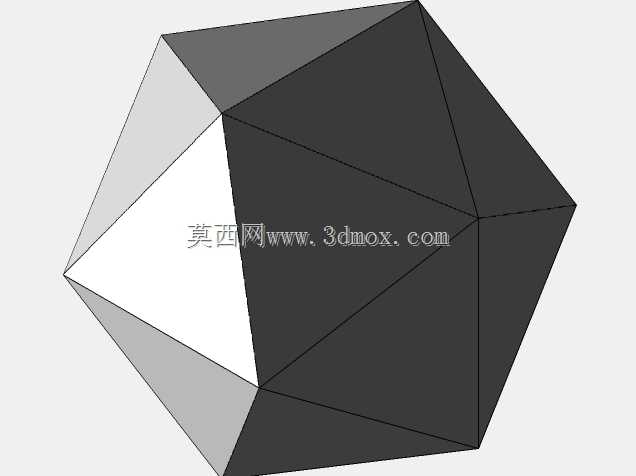

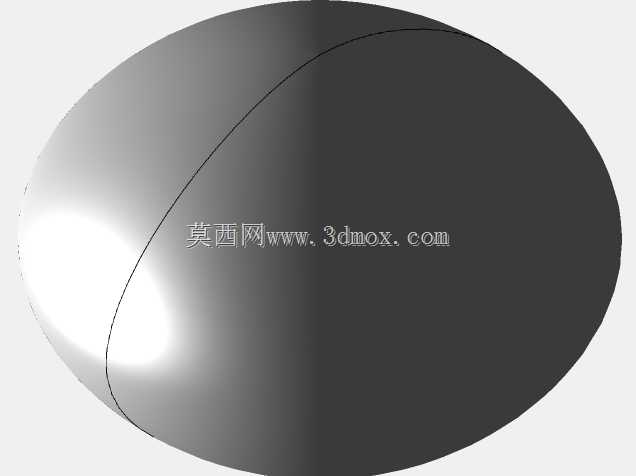

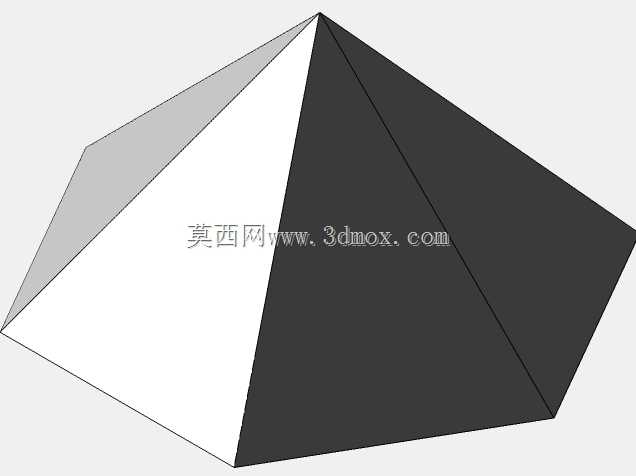

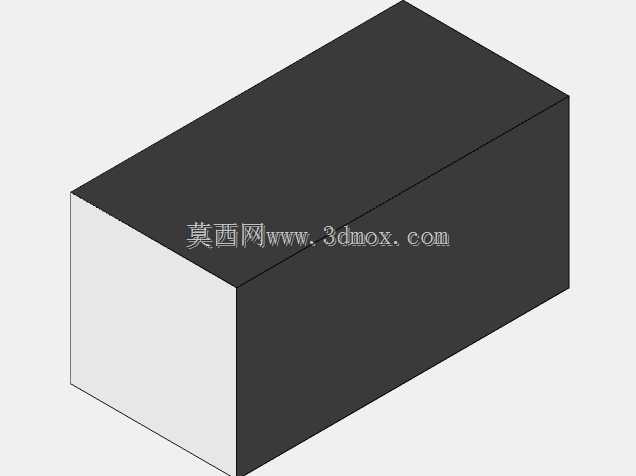

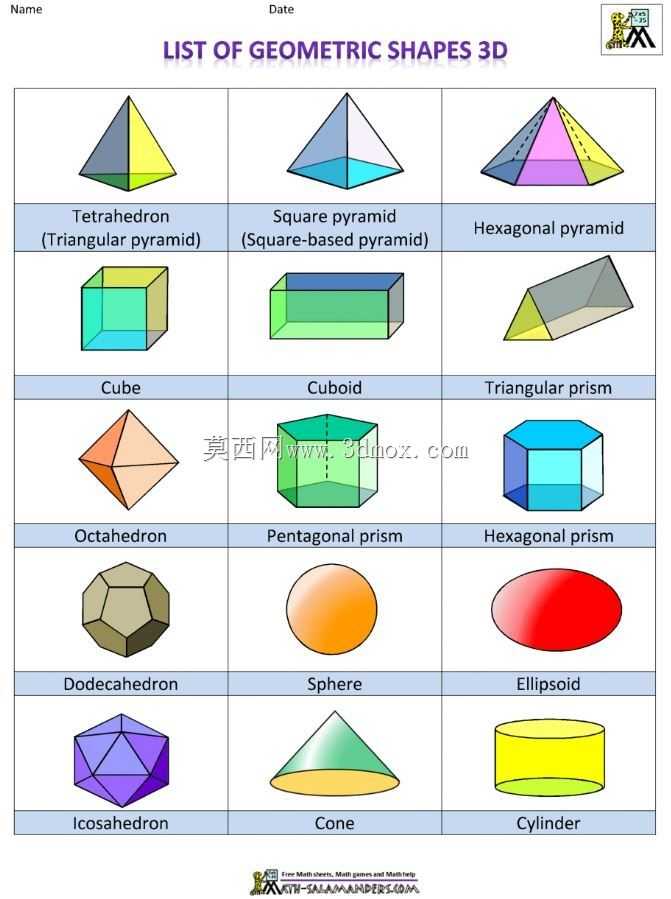

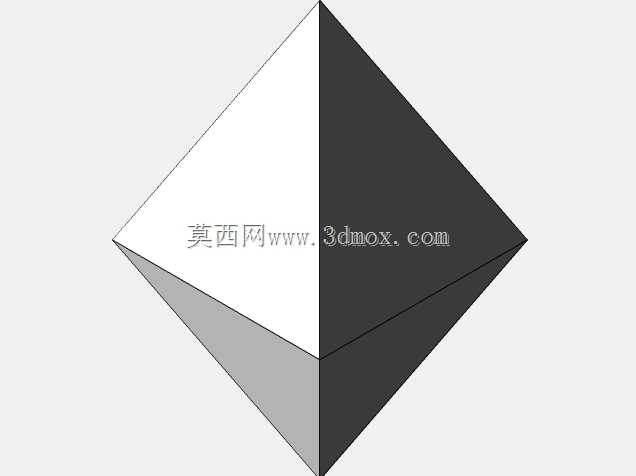

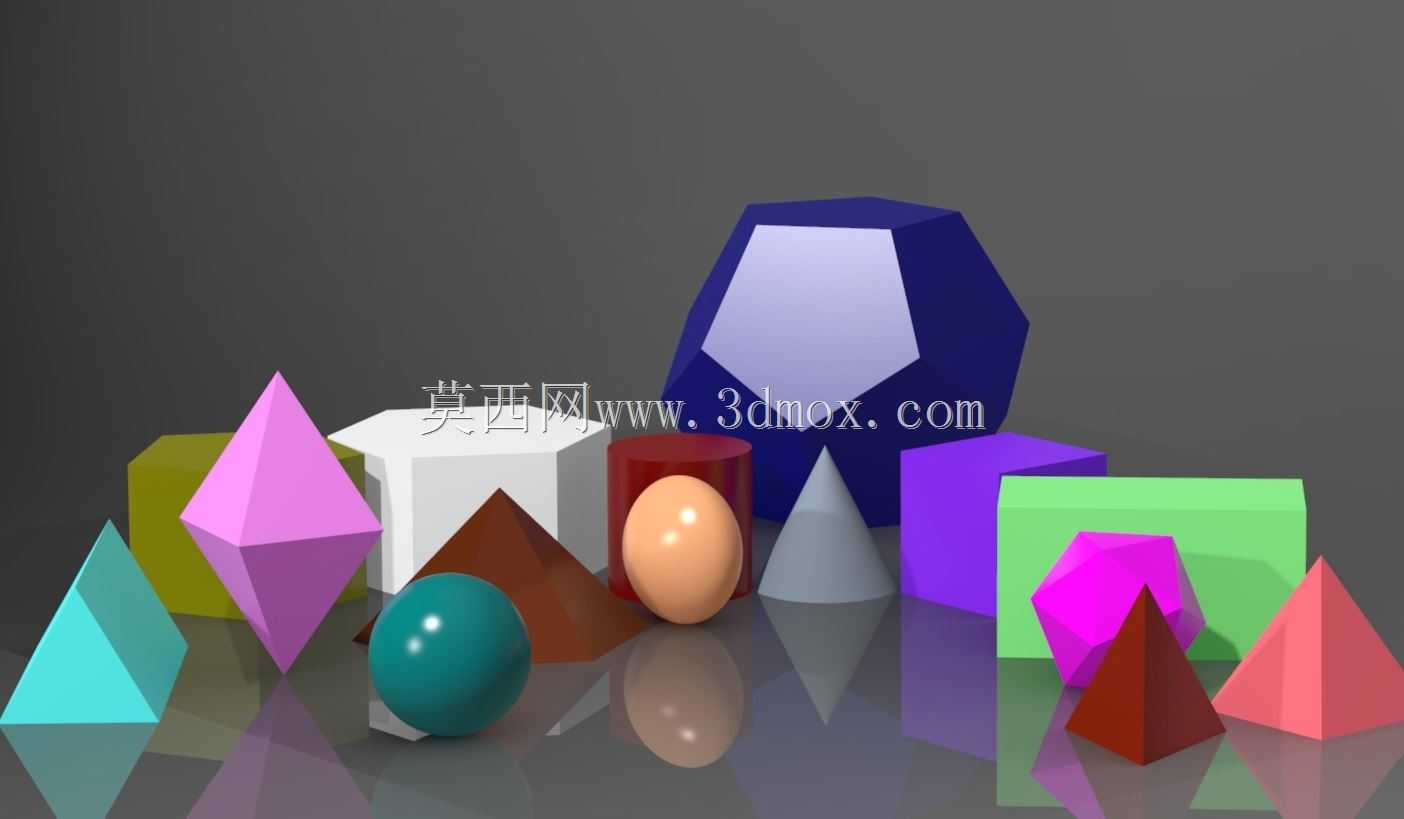

　　这套基础几何实体造型，覆盖了机械结构设计中最常用的所有基础图元，从四面体、六面体立方体、不同边数的棱柱棱锥，到圆锥、球体、多面截角实体，每一个造型都严格遵循几何公差要求，棱边倒角、曲面过渡都符合工程建模的通用规范，没有非流形几何、破面、重叠面这类建模常见问题。在日常的结构设计工作中，这类基础几何实体是搭建复杂装配体的核心基础单元，做物料输送线的料斗导流结构时，不同锥角的圆锥、棱锥实体可以直接截取截面生成导流板的曲面轮廓，不需要从零开始绘制母线旋转生成；做设备机架的型材拼接、安装垫块设计时，不同尺寸的立方体、棱柱实体可以直接作为布尔运算的基础体，快速切割出安装孔位、避让槽的结构，大幅减少重复建模的工作量。做教学演示、

　　机构运动仿真的场景下，这些标准几何实体可以直接作为碰撞测试的配重块、运动副的连接基体，不需要额外做几何简化，因为所有实体的质心、转动惯量参数都和理论几何值完全匹配，仿真计算的结果偏差可以控制在工程允许范围内。设计这些基础造型的时候，特意统一了所有实体的定位基准，全部以世界坐标系原点作为放置基准，对称结构的实体都将对称中心与坐标平面对齐，调用的时候不需要额外做基准对齐操作，直接装配就能匹配其他零件的基准体系。每个实体的棱边都预留了可参数化调整的倒角变量，做钣金结构的边角避让、铸件的拔模斜度调整时，只需要修改对应参数就能快速生成适配的结构，不需要重新绘制草图。考虑到不同场景的安装边界需求，所有实体的外接圆、外接矩形尺寸都做了整数值预设，

　　做设备布局的占位模型时，可以直接缩放对应尺寸快速完成工位排布，不会出现尺寸非整导致的装配干涉问题。做工业设计的曲面拼接时，球体、多面截角实体可以直接作为曲面过渡的参考基体，提取表面的曲率参数来生成G2连续的过渡曲面，避免曲面连接出现曲率突变的问题。在工装夹具的设计场景中，不同角度的棱锥、棱柱实体可以直接作为定位块的基础原型，根据工件的定位面形状截取对应部分，快速生成V型块、角度定位座的结构，不需要反复调整草图的角度约束。
