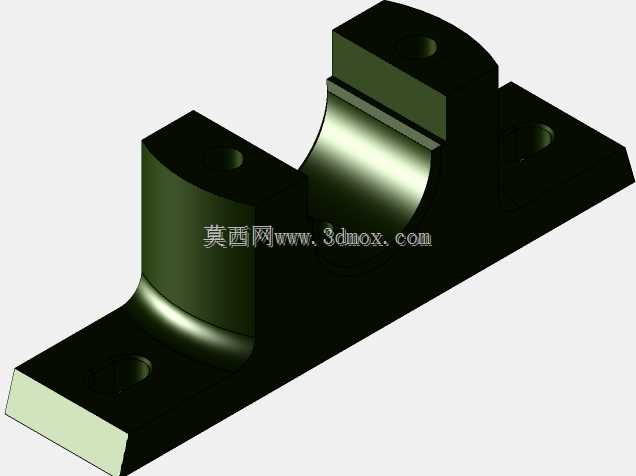

对开式立式转轴支撑轴承座垫块

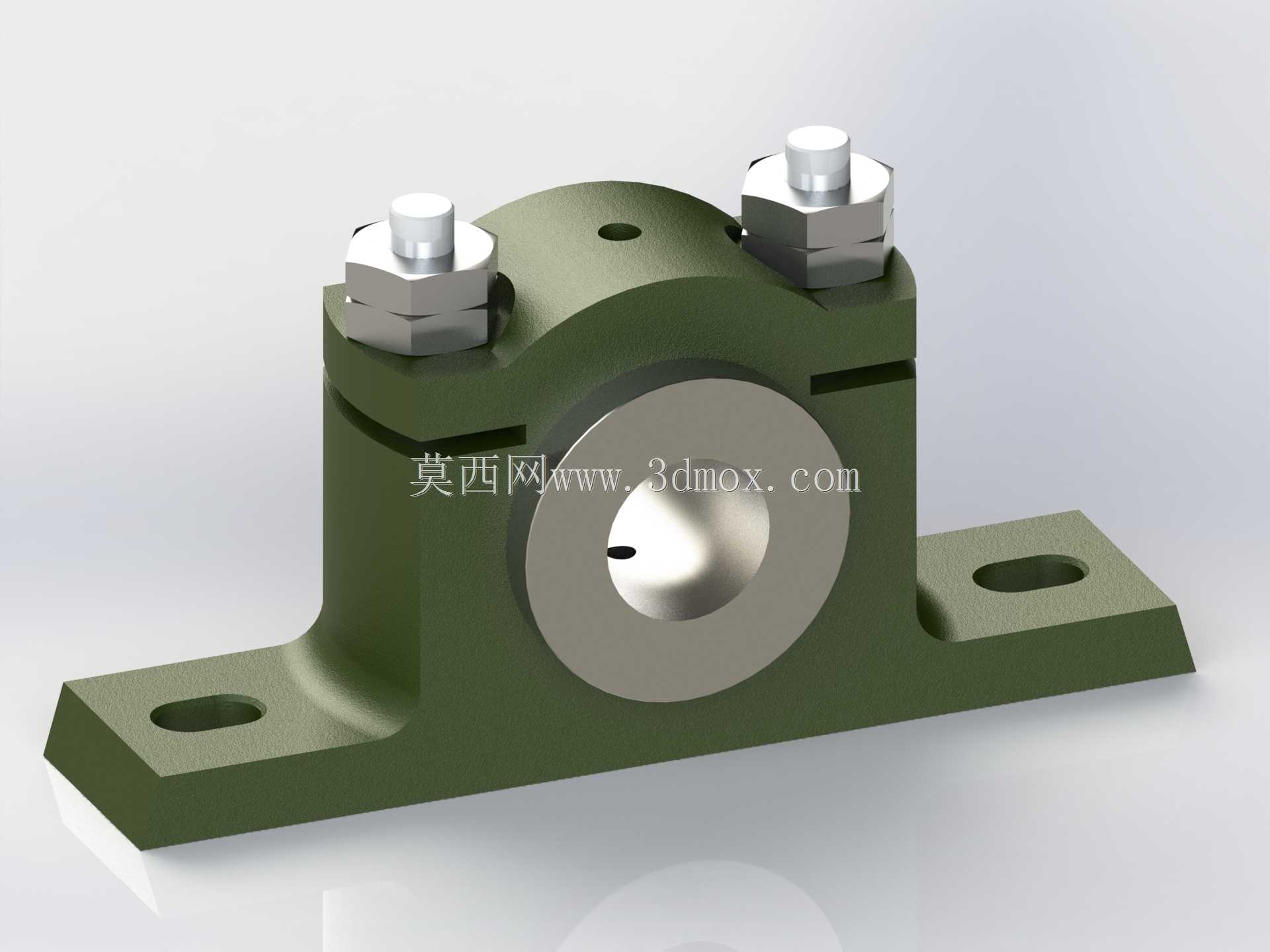

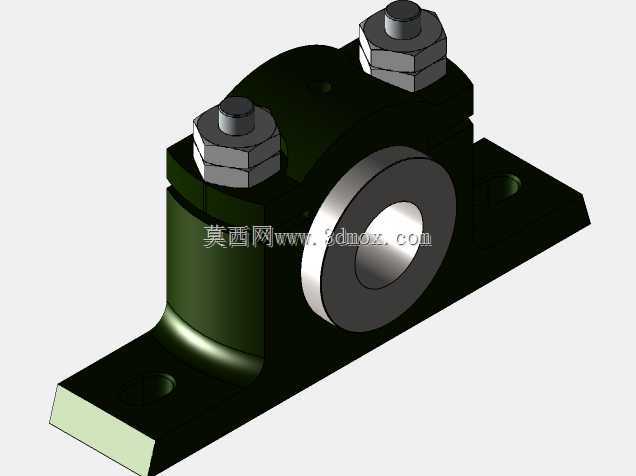

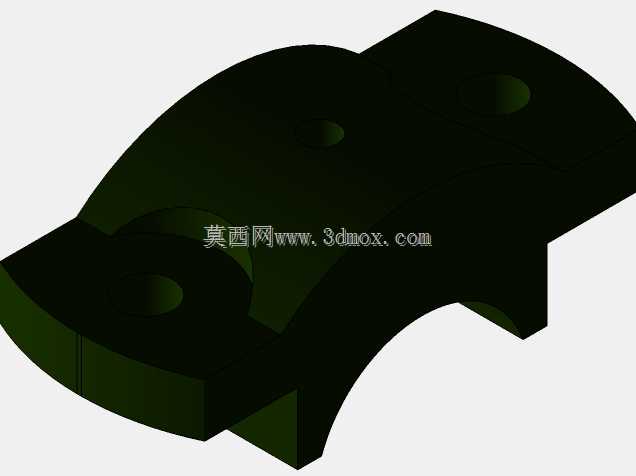

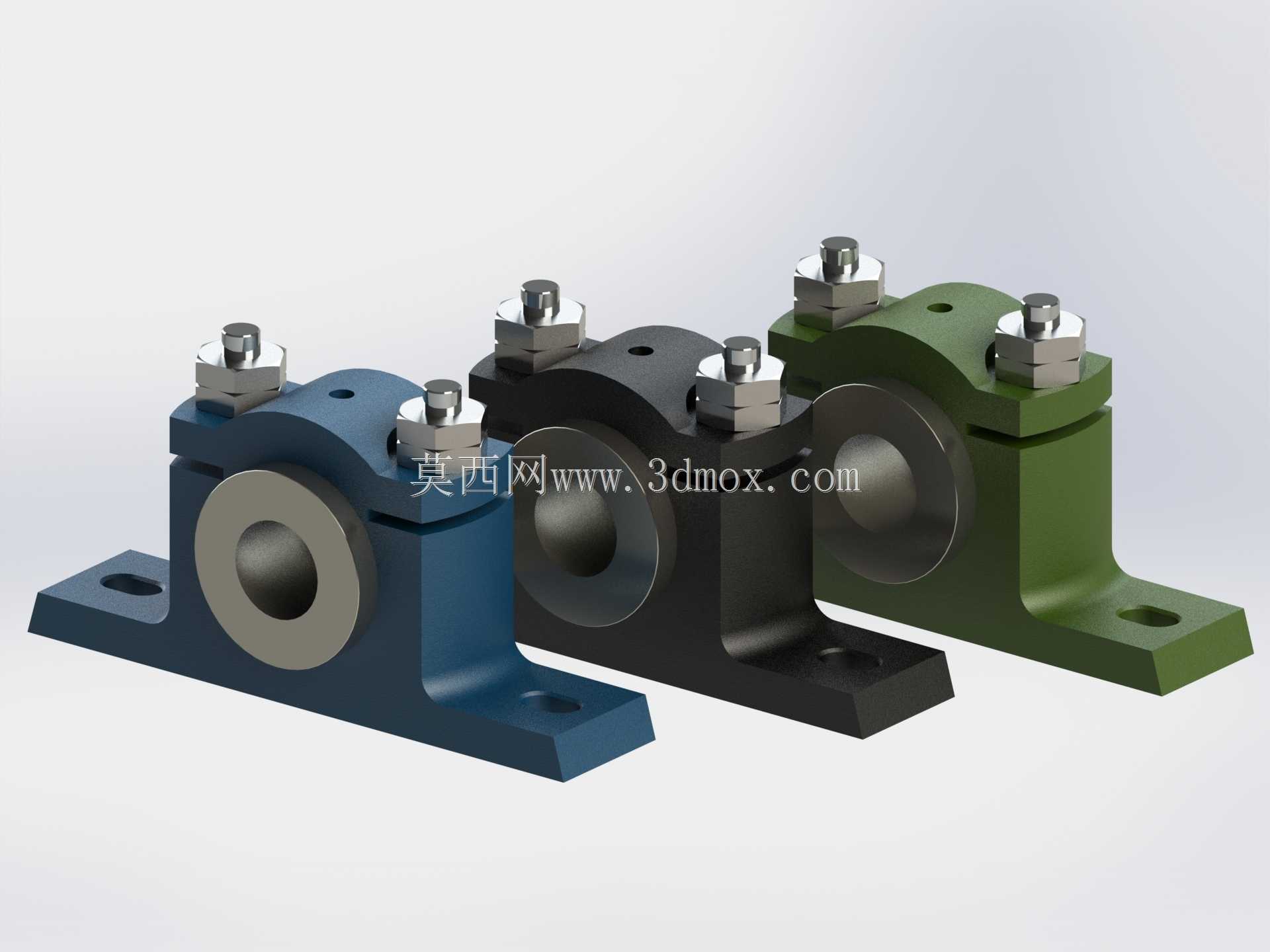

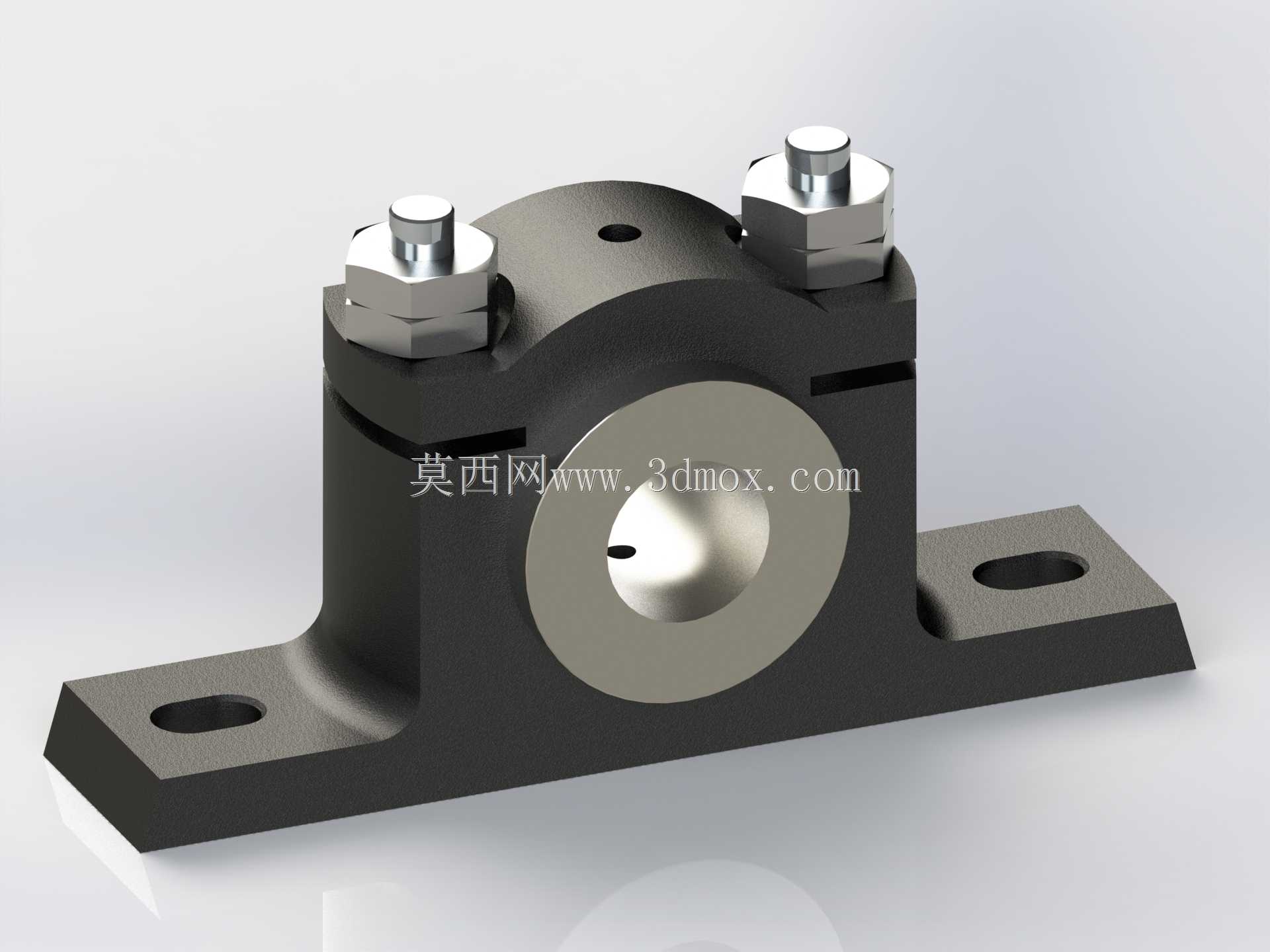

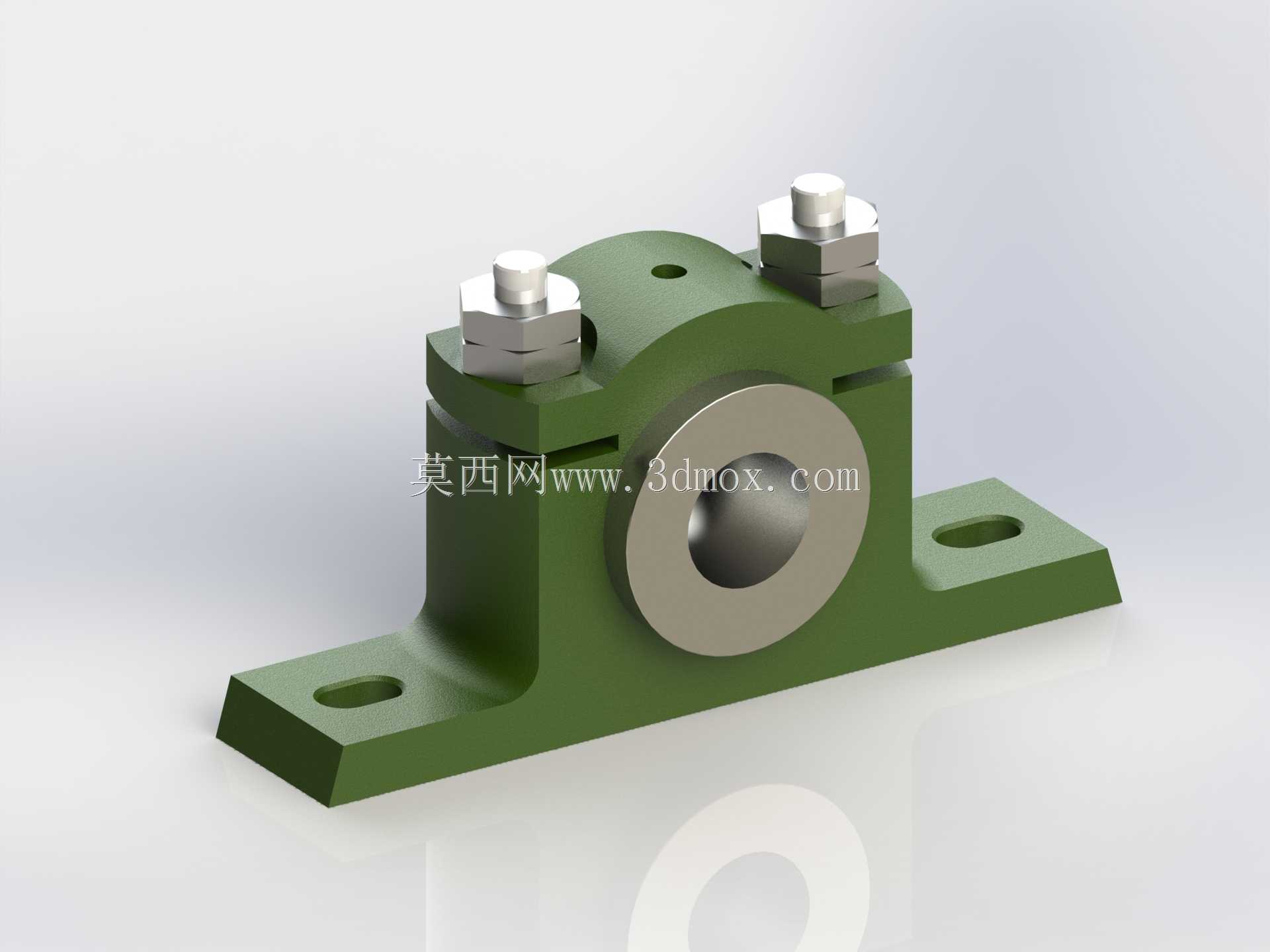

这类对开式立式支撑垫块是轻载传动场景中极为常用的转轴支撑部件，广泛应用于小型输送线辊筒支撑、轻工设备传动辊架、农用机械辅助传动位、小型风机转轴定位等场景，核心作用是为旋转轴提供稳定的径向支撑，同时通过分体式结构大幅降低轴系的装配与维护难度，无需沿轴端穿装即可完成轴承的固定与更换，适配日常运维频次较高的传动工位使用。产品采用上下对开的剖分式结构设计，下半部分为一体式铸造支撑底座，底座两端开设长圆形安装孔，可适配一定范围内的安装孔位偏差，降低安装面的加工精度要求，安装时通过螺栓穿过底座孔将整个支撑件固定在设备机架的安装平面上；上半部分为对开式压盖，通过两颗六角螺栓与下半底座锁紧，将嵌入安装腔的滚动轴承外圈牢牢压紧，避免轴承运行过程中出现外圈转动、轴向窜动的问题，压盖与底座的接合面经过精准铣削加工，合模后可形成完整的圆形轴承安装腔，保证轴承装配后的同轴度误差控制在合理范围内，避免轴系运行出现卡滞、偏磨问题。支撑块的轴承安装腔可适配标准系列的深沟球轴承，根据不同的轴径需求可形成系列化尺寸规格，安装腔的深度与轴承外圈宽度匹配，保证轴承装入后不会出现轴向窜动，同时预留有微小的间隙避免轴承运行发热膨胀后出现卡滞；底座的安装面经过平面铣削处理，保证安装后整个支撑件的垂直度，避免转轴安装后出现倾斜导致的轴承偏载。底座的支撑脚向外延伸形成稳定的支撑三角结构，可承受径向载荷带来的倾覆力矩，即使在有轻微振动的运行场景下也能保持安装稳定性，不会出现固定螺栓松动、支撑偏移的问题。产品可采用铸铁或铸钢材质铸造后加工成型，铸铁材质具备良好的减震性能，适合有轻微振动的普通传动场景，铸钢材质则具备更高的结构强度，可适配载荷更大、冲击更强的传动工位，不同配色的表面处理可对应不同的载荷等级与使用场景，方便现场运维人员快速识别选型。这类支撑垫块的设计充分考虑了现场装配的便利性，无需复杂的专用工装即可完成安装与轴承更换，相比整体式轴承座大幅缩短了运维停机时间，同时结构紧凑，占用安装空间小，可在设备内部狭窄的安装空间内布置，适配各类紧凑型传动结构的设计需求，在保证支撑强度的前提下尽可能压缩结构体积，降低整体设备的重量与材料成本。
