145KV40kA户外高压断路器死槽结构

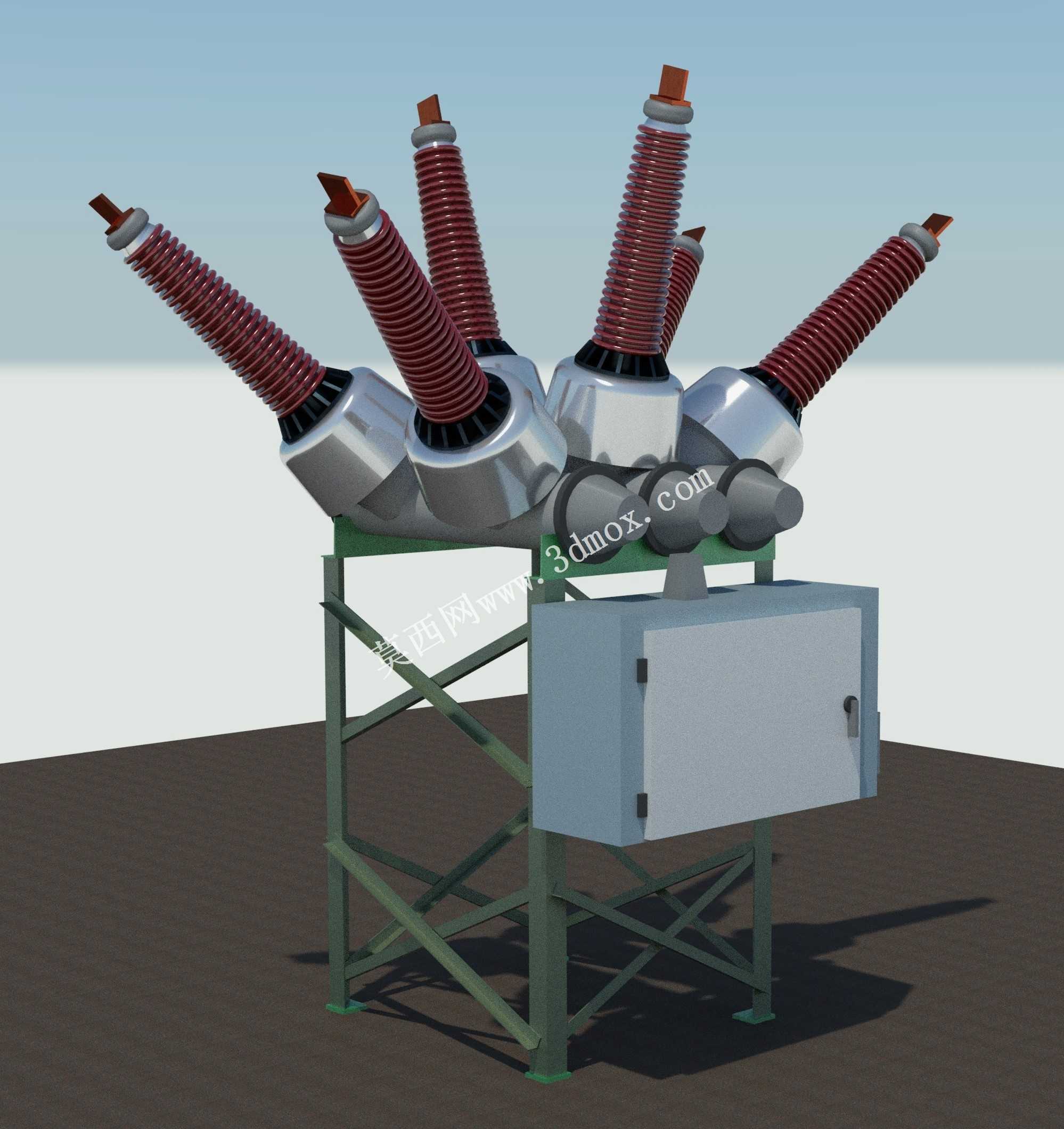

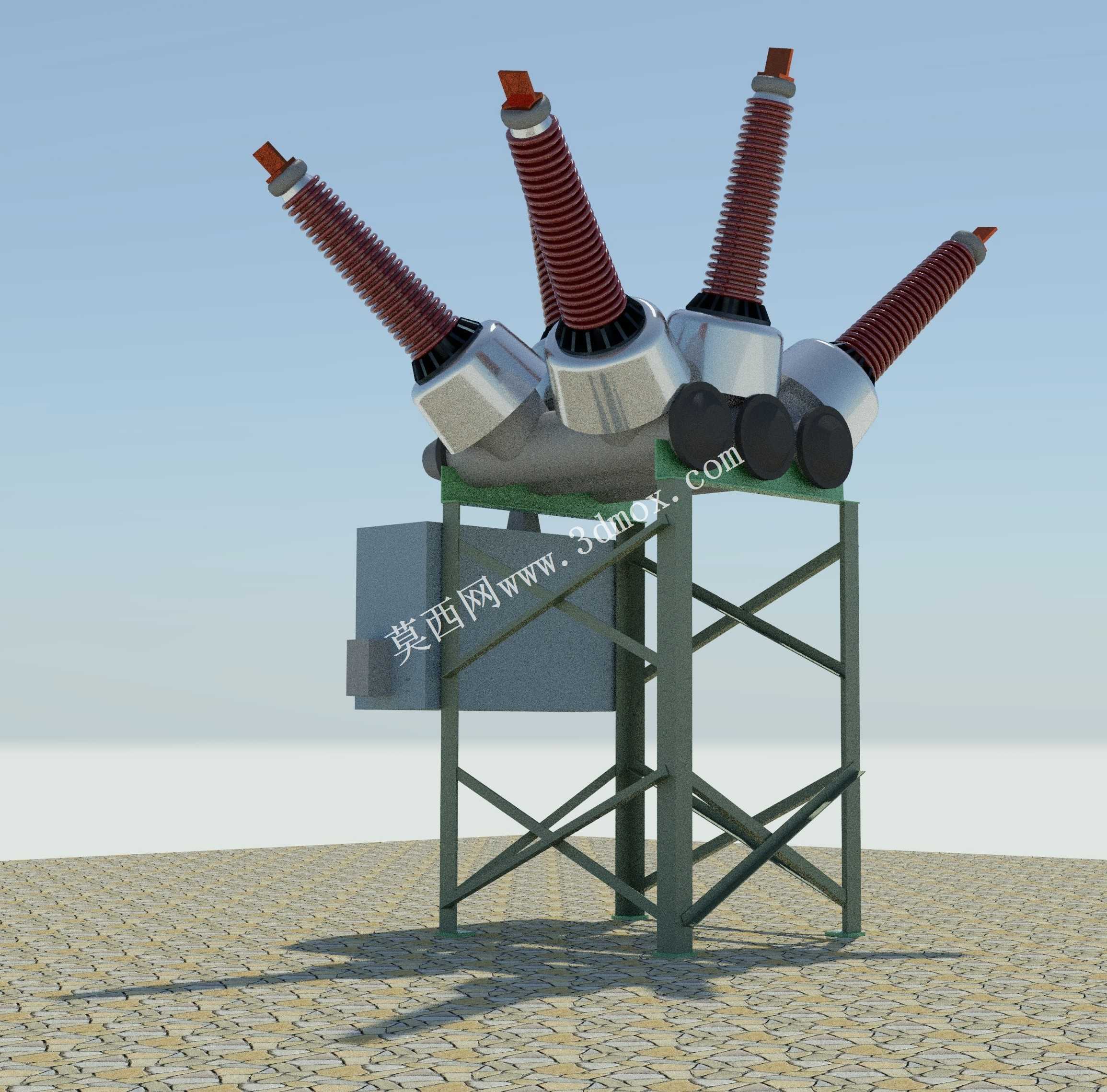

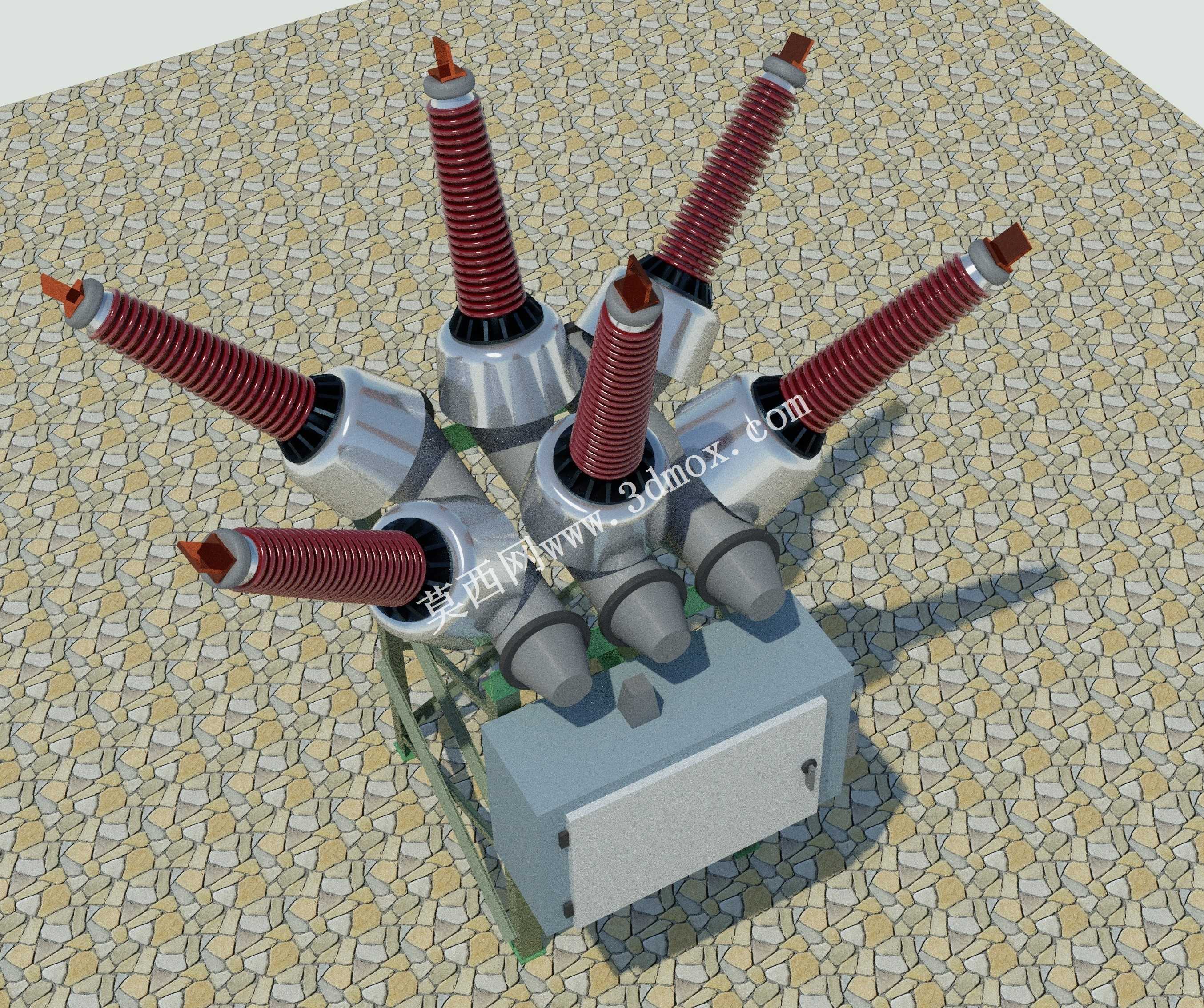

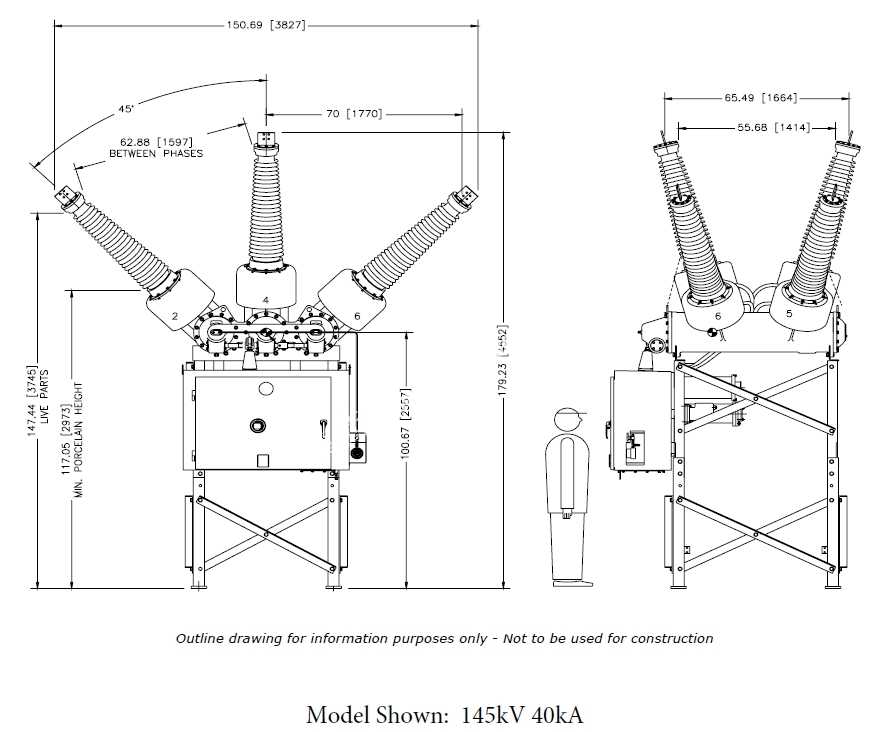

该结构为户外敞开式高压输配电场景下的核心保护设备，主要部署于145kV电压等级的变电站、开关站进出线间隔，以及长距离架空输电线路的分段节点位置，承担着高压线路正常工况下的负荷电流分合操作，以及系统发生短路故障时快速切断故障电流的核心功能，可在40kA额定短路电流下完成可靠开断，避免故障范围扩大对电网设备造成不可逆冲击，是高压输配电网络中保障供电稳定性、隔离故障区段的关键一次设备。整体采用落地式支架安装结构，底部为交叉斜撑加固的型钢焊接支架，支架设计充分考虑户外大风、覆冰等极端工况的载荷要求，交叉斜撑的排布可有效分散设备自重与外部载荷带来的应力，避免支架长期受力出现形变，支架底部预留与土建基础预埋构件匹配的安装孔位，安装边界适配常规户外变电站设备基础的尺寸规范，无需额外改造基础即可完成部署。设备上部为三相共箱式的灭弧室主体结构，四组倾斜向上布置的瓷套绝缘支柱呈放射状排布，瓷套表面采用多棱裙边结构设计，可在雨天、凝露等恶劣气象条件下有效延长爬电距离，避免外绝缘闪络事故发生，瓷套内部封装灭弧室与绝缘介质，倾斜的排布角度既压缩了设备整体横向占地尺寸，也预留了充足的电气安全距离，满足高压带电部分对接地构件、不同相带电体之间的绝缘间隙要求。设备侧部预留有二次接线与机构操作的接口区域，可适配弹簧操作机构、液压操作机构等不同类型的驱动装置，实现远程分合闸控制与就地手动操作功能，整体结构的密封设计满足户外IP65防护等级要求，可有效阻挡雨水、沙尘进入设备内部，适配高海拔、重污秽、低温等多种复杂户外运行环境。设计过程中重点平衡了电气绝缘性能、机械结构强度与现场安装便利性的需求，所有外露金属构件均做热镀锌防腐处理，可适应长期户外日晒雨淋的服役环境，设备整体重心落在支架中心区域，安装后无需额外加装配重即可满足抗倾覆要求，瓷套与箱体的连接部位采用多重密封结构，避免温度变化导致的呼吸效应带入潮气，保障内部绝缘性能长期稳定。
