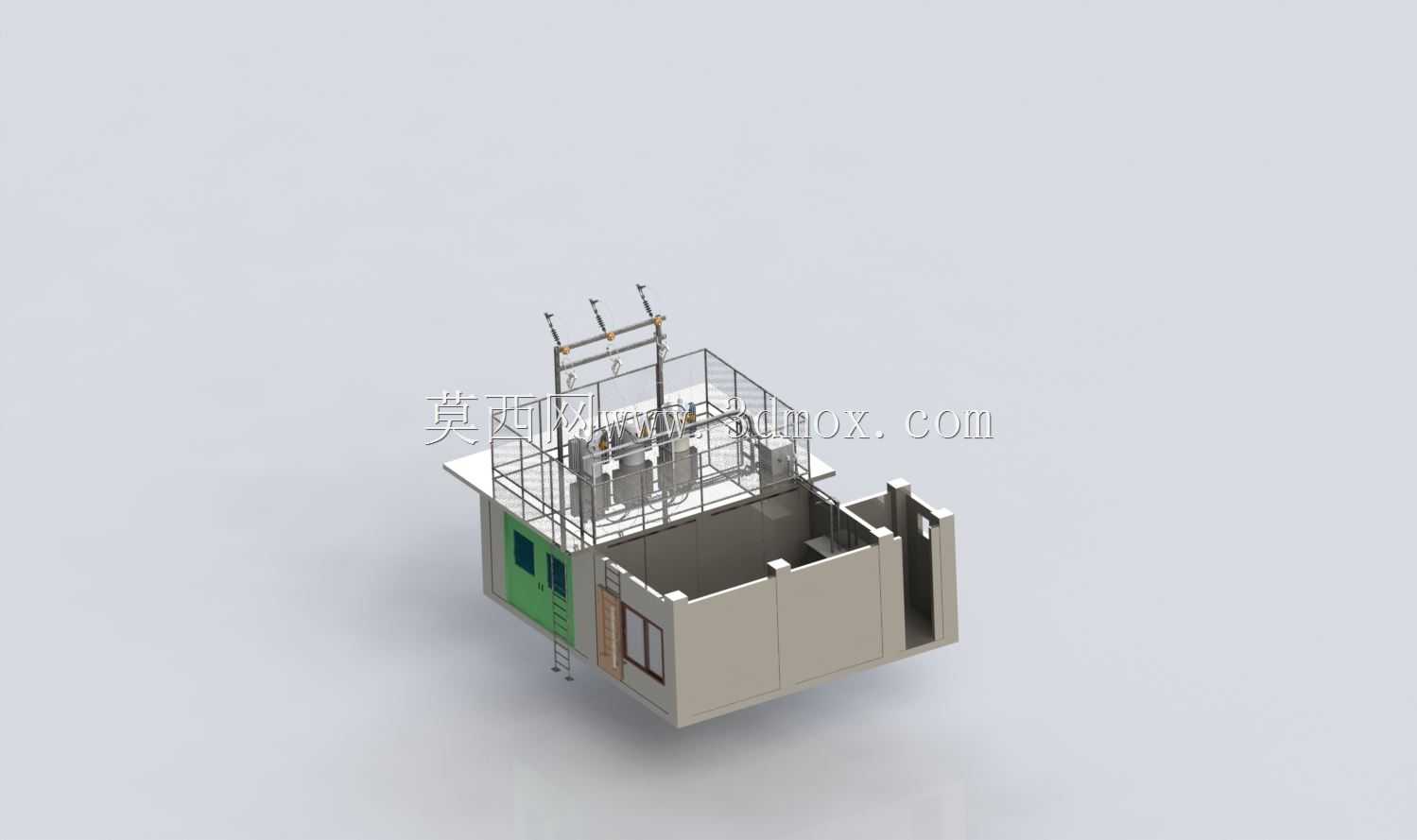

户外预装式箱式变电站整体结构设计

这款预装式箱式变电站主要应用于工业园区负荷集中供电、城市商业片区配电、城郊基建临时供电、中小型厂区专属配电等场景，能够替代传统土建式配电房，大幅缩短配电设施的部署周期，减少现场施工的土建工作量，适配各类需要快速落地供电方案的户外作业与长期运营场景。设备实际用途是将高压进线电源通过内置变压器降压至民用或工业适用的低压等级，再通过内置的低压配电回路将电能分配到各个用电终端，同时集成高压进线保护、变压器过载防护、低压分路保护、漏电防护等功能，整套设备在出厂前即可完成大部分装配与调试工作，现场仅需完成进出线电缆的接驳即可投入使用。从功能特性来看，该设计将高压进线舱、变压器安装舱、低压配电舱三个独立功能区整合在同一个箱式外壳内，舱室之间设置有防火隔离结构，顶部预留了高压进线的绝缘套管安装位与避雷装置安装位，外围设置了带安全防护门的检修操作平台与防护护栏，避免非运维人员误触带电部件，箱体侧面设置有通风散热百叶结构，能够在自然通风条件下带走变压器运行产生的热量，同时配套有爬梯结构方便运维人员登上顶部开展设备检修与线路维护作业。在设计思路上，整体采用模块化舱室布局，将不同电压等级的带电部件做物理隔离，既满足电气安全规范的间距要求，又尽可能压缩整体占地面积，外壳采用加厚金属板材做防腐喷涂处理，能够适应户外长期日晒雨淋的使用环境，所有外露的操作部件都设置有带锁的防护门，避免无关人员随意开启操作。从外形尺寸与安装边界来看，整体底座采用标准化混凝土预埋安装点位设计，底座尺寸适配常规箱变的安装基础要求，外围护栏向外延伸的操作平台预留了足够的运维操作空间，顶部高压套管的高度满足户外高压带电部件的安全距离要求，侧面的舱门开启方向避开了进线电缆的排布区域，安装时仅需平整硬化地面并做好接地网预埋，即可直接将整套箱体吊装就位，不需要额外搭建附属的操作间与防护结构，大幅降低了现场安装的施工成本与周期。
