角式螺纹连接安全泄压阀结构设计

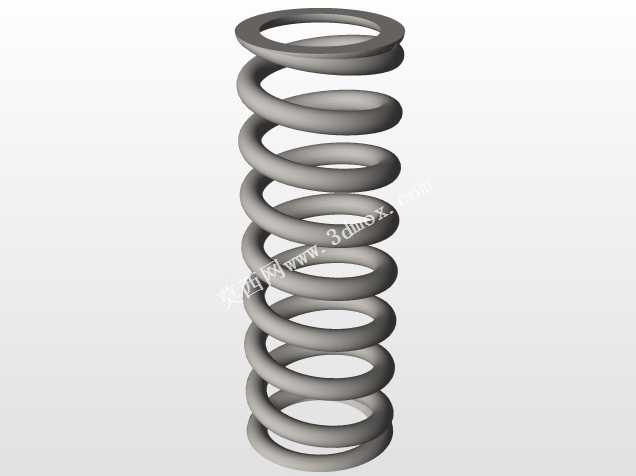

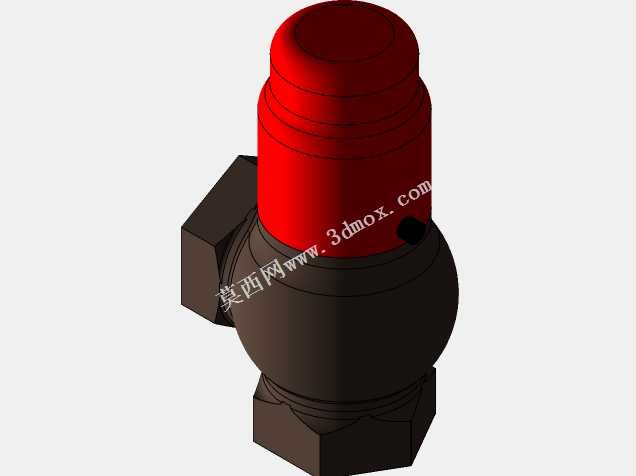

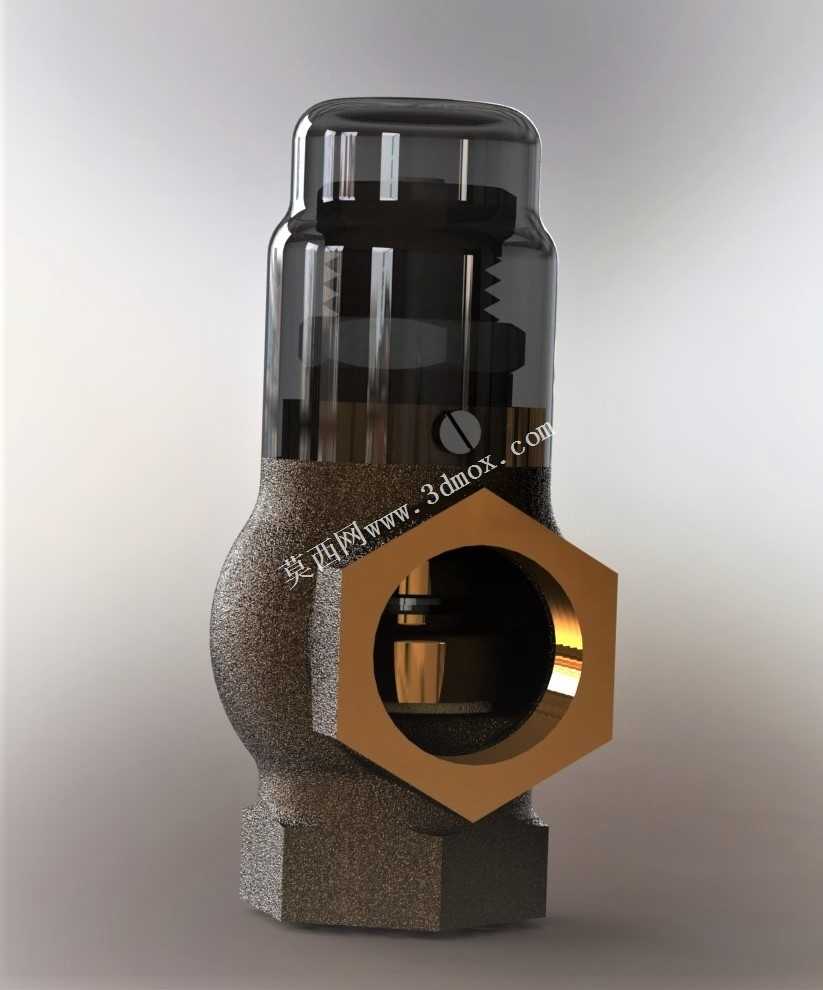

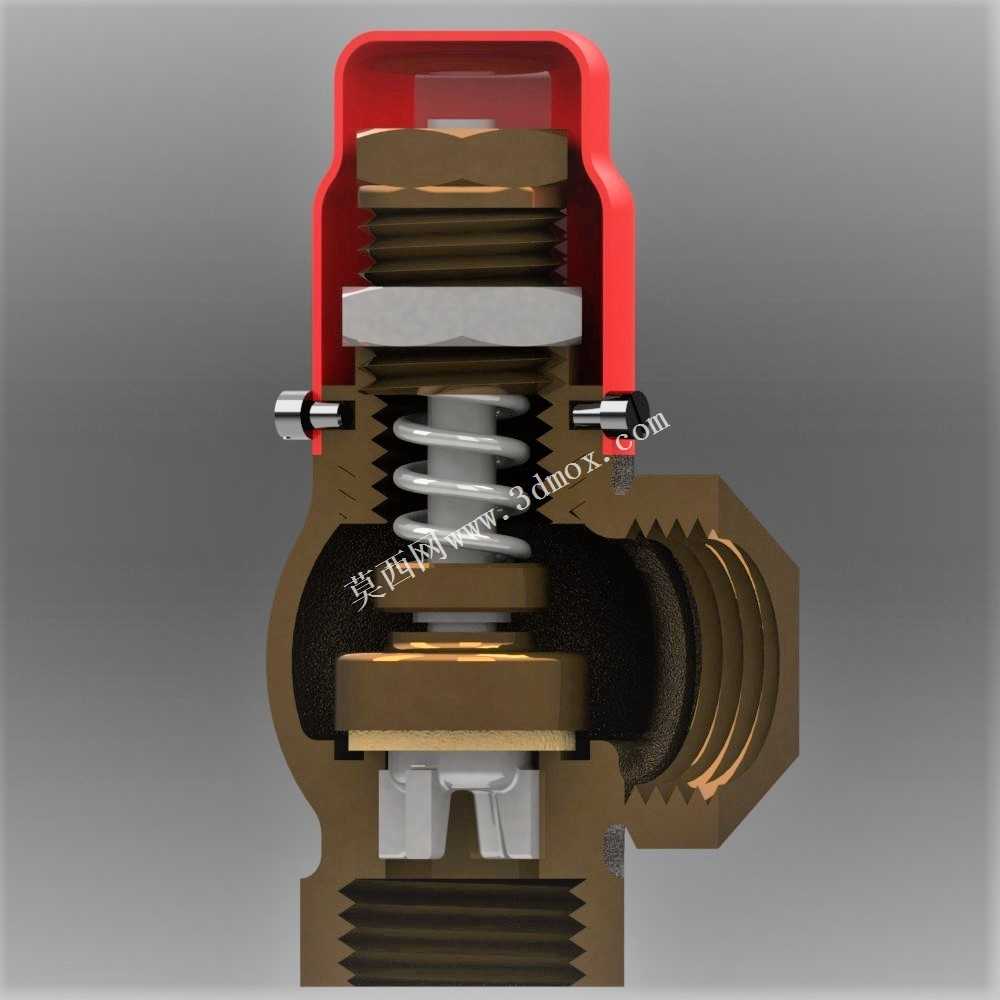

这款角式结构的安全泄压装置，主要应用在中小口径的低压流体输送管路系统中，常见于民用供水支路、小型空压机气路、家用暖通循环系统、小型工业设备的流体回路里，核心作用是当管路内部压力超过设定安全阈值时，自动开启泄压通道，将多余的压力介质导出，避免管路、承压设备因为超压出现爆裂、密封失效、介质泄漏等安全隐患，当管路压力回落至正常工作区间后，装置会自动复位密封，维持系统的正常压力运行状态。从功能特性来看，这款产品采用角式进出流道设计，进水端与出水端呈90度垂直布局，相比直通式结构更适合管路转角位置的安装，不需要额外加装弯头转接件，能有效减少管路的接头数量，降低介质泄漏的风险点；产品下部为外螺纹连接端，侧部同样为外螺纹接口，能够直接和对应规格的内螺纹管路对接，安装操作便捷，不需要复杂的法兰焊接或者卡箍固定工序，适合小通径管路的快速装配。在设计思路上，这款产品的外壳采用上下分体式装配结构，下部阀体采用铸造工艺成型，流道内壁做了平滑过渡处理，能够减少介质流经时的阻力损失，避免流道拐角处出现介质紊流、杂质沉积的问题；上部阀罩采用透明可视化设计，日常巡检时可以直接观察内部弹簧、阀芯的工作状态，不需要拆解阀体就能判断部件是否出现卡滞、锈蚀、失效的问题，大幅降低日常运维的检查难度；中部的六角结构是专门预留的安装受力位，安装时可以用普通扳手直接卡持该位置施加扭矩，不会损伤阀体的外观面和密封结构，同时六角结构的尺寸和常规同通径管路接头的扳手尺寸匹配，不需要配备特殊的安装工具。从安装边界来看，这款产品的整体高度适配常规小通径管路的安装空间，下部螺纹端的长度符合通用管路螺纹连接的旋合深度要求，侧部接口的伸出长度不会和周边相邻的管路、固定支架产生干涉，安装时只需要保证阀体垂直布置，泄压出口朝向安全无遮挡的方向，避免泄压时喷出的介质对周边设备、人员造成影响即可，产品整体的外轮廓没有突兀的突出结构，能够适配紧凑布局的管路安装场景，在有限的设备舱、管井空间内也能顺利完成装配和后期维护操作。
