伺服驱动Y轴龙门移栽执行机构

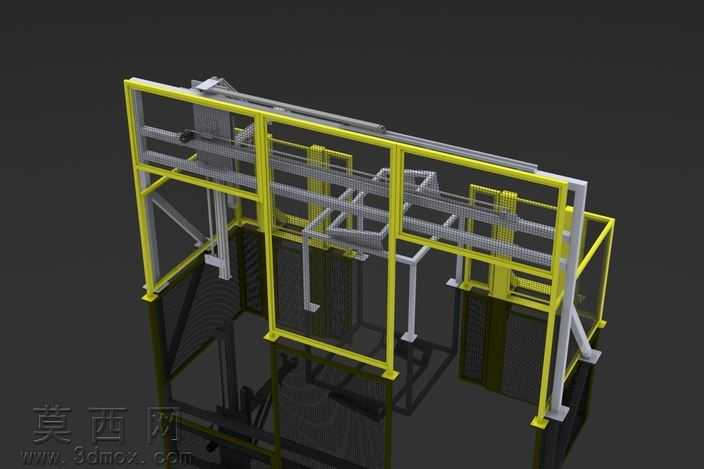

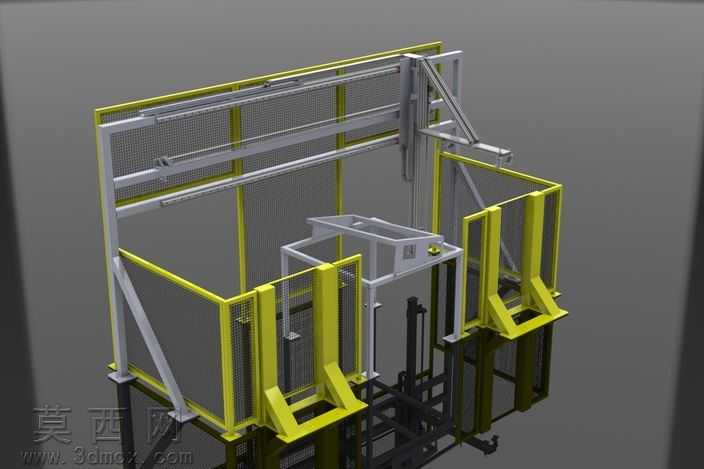

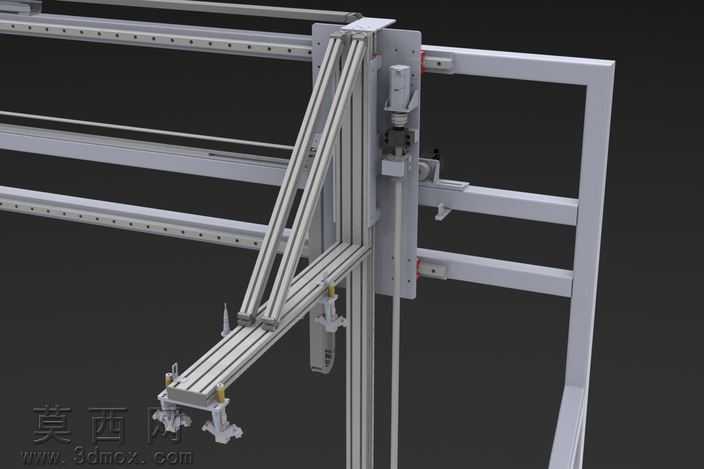

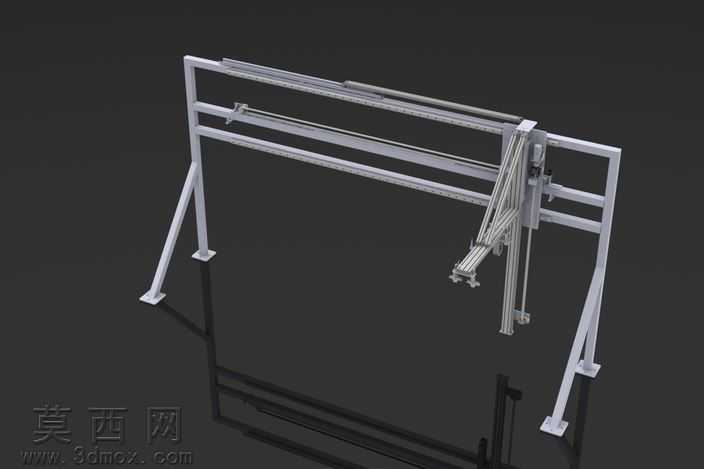

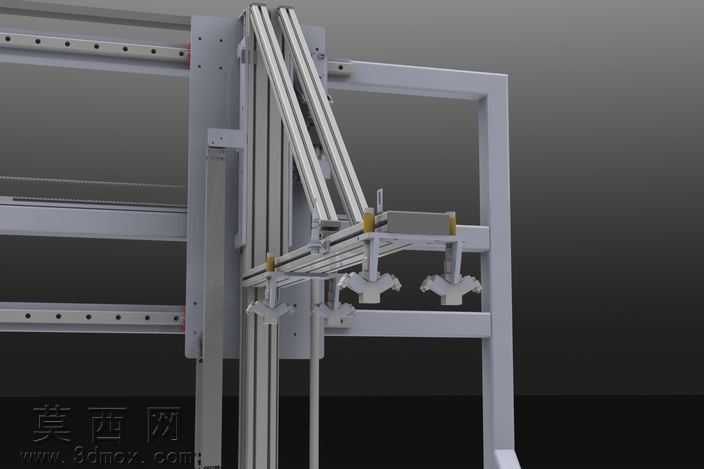

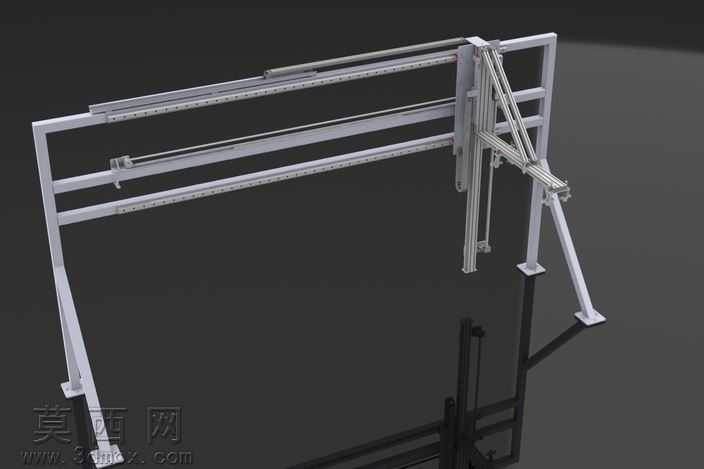

本作品为伺服驱动的Y轴龙门移栽执行机构三维模型，采用三维建模软件完成全参数化设计，建模过程严格遵循机械设计装配规范，所有零件均按照实际加工公差要求绘制，装配层级清晰，可直接导出工程图用于生产参考。模型整体采用工业铝型材搭建主体框架，型材间通过专用角码、螺栓紧固件完成连接，既保证了机架的整体刚性，又兼顾了装配调试的便捷性，框架表面做了阳极氧化质感的材质渲染，还原了工业铝型材哑光银白的真实外观效果。传动部分采用伺服电机搭配直线导轨的传动方案，建模时完整还原了伺服电机的安装法兰、输出轴连接结构、导轨滑块的配合细节，滑动模组的运动行程经过合理校核，可满足Y轴方向长距离平稳移栽的作业需求。执行末端设计有双工位抓取结构，抓取件通过连接支架固定在滑动横梁上，支架采用三角加强筋结构提升负载能力，所有连接部位的紧固件、定位销都做了1:1还原建模，避免了装配干涉问题。渲染阶段对不同部件做了差异化材质区分：金属结构件采用磨砂金属材质，传动部件做了光亮金属质感处理，线缆部分采用柔性橡胶材质，整体渲染光影柔和，清晰展现了机构的层级结构与装配关系。设计过程中优先考虑了机构的运动平稳性，通过对称式结构布局降低运行过程中的偏载力矩，横梁与立柱的连接位置做了加强处理，避免高速移栽时出现结构抖动，同时预留了传感器安装位、拖链走线槽，方便后续拓展电气控制相关组件，整体结构紧凑合理，可直接用于自动化移栽生产线的方案设计参考，也可作为同类龙门机构的设计模板进行参数修改适配不同工况需求。
