高架式90度转弯皮带输送设备结构设计

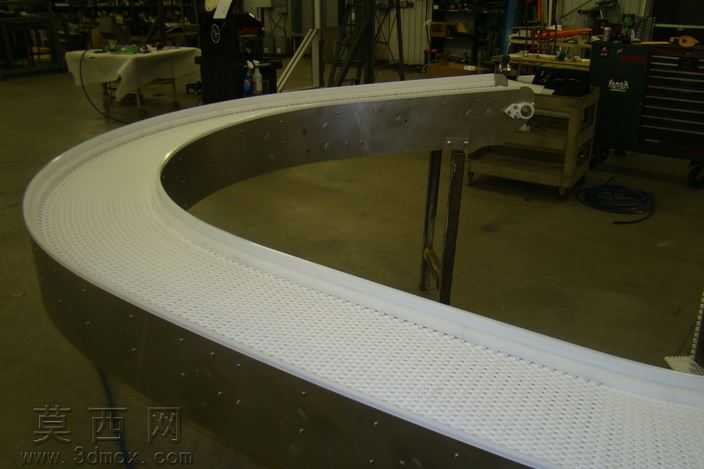

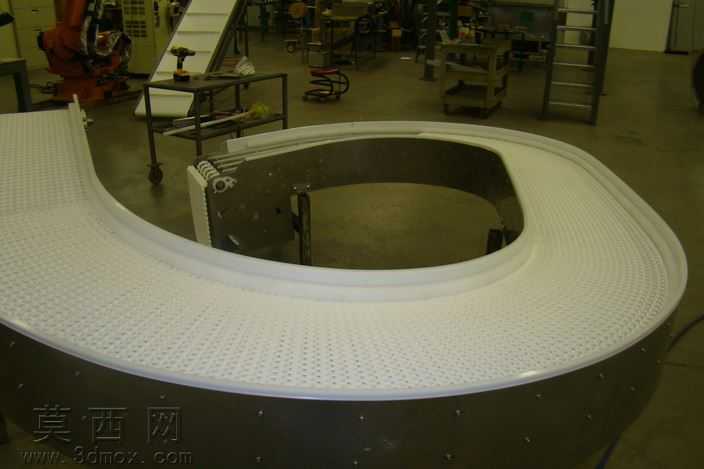

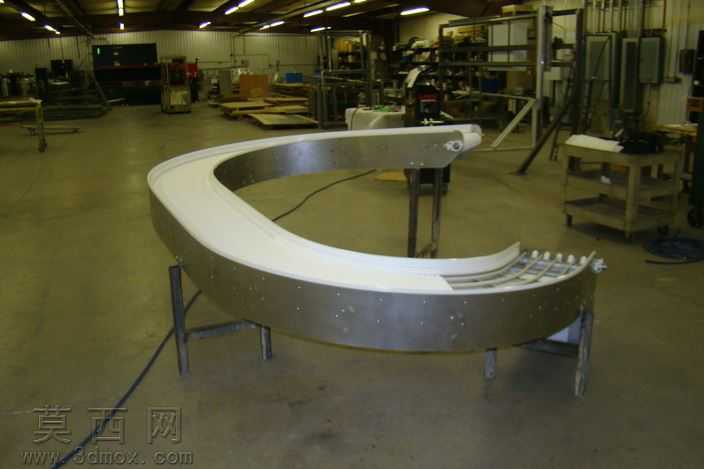

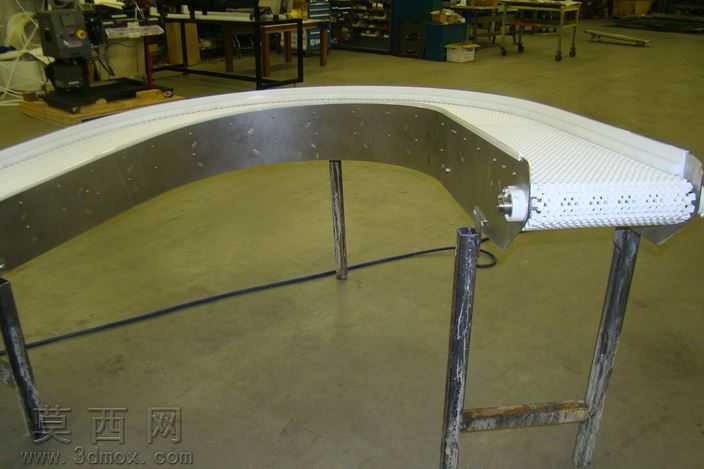

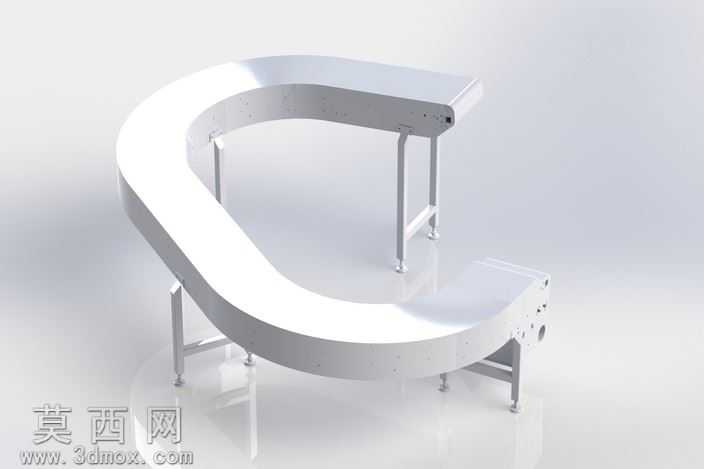

本模型为高架式90度转弯皮带输送机，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循输送设备的实际工程设计逻辑，对各部件的装配关系、尺寸配合进行了精准还原。模型整体呈现C型90度转弯布局，主体输送段采用平滑圆弧过渡设计，避免输送过程中出现物料卡滞、滑落的问题，皮带支撑面做了连续顺滑处理，保证皮带运行时的贴合度与运行平稳性。支撑结构采用立式支腿搭配横向连接横梁的设计，支腿底部设置可调式脚杯结构，可根据现场安装地面的平整度进行高度微调，保障设备整体安装后的水平度，支腿与主输送架体采用螺栓连接的装配方式，既保证结构连接强度，也便于后期的拆装维护。架体侧边预留了驱动组件、张紧组件的安装位，转弯段的架体做了加厚处理，抵消转弯运行时皮带产生的侧向拉力，提升架体的结构稳定性。材质渲染方面，主体架体采用哑光不锈钢金属材质，还原工业设备常用的金属质感，表面做了细微的磨砂纹理处理，避免渲染效果过于塑料化；输送皮带采用哑光白色PVC材质，表面添加细微的防滑纹理，还原食品、轻工行业常用输送皮带的视觉特征；支腿、连接横梁等金属部件做了统一的金属质感调校，不同部件根据受力特性区分材质厚度表现，可调脚杯采用橡胶底座搭配金属调节螺杆的材质组合，还原真实部件的材质差异。设计思路上，该设备主要用于生产流水线中不同走向工位的物料转接，高架式设计可在设备下方预留充足的通行或其他设备布置空间，90度转弯结构可在有限的车间场地内完成输送线路的转向布局，减少直线输送占用的场地长度，相比多台直线输送机搭配转角推料机构的方案，该一体式转弯输送机运行更平稳，物料输送过程无转接落差，不易出现物料倾倒、磕碰的问题，适合规整小件物料的连续转向输送。建模过程中对所有零部件做了独立的参数化建模，各部件可单独导出用于工程出图，装配体添加了完整的配合约束，可直接用于运动仿真模拟，验证皮带转弯运行时的轨迹合理性与干涉情况，为后续的实物生产提供可靠的三维数据支撑。
