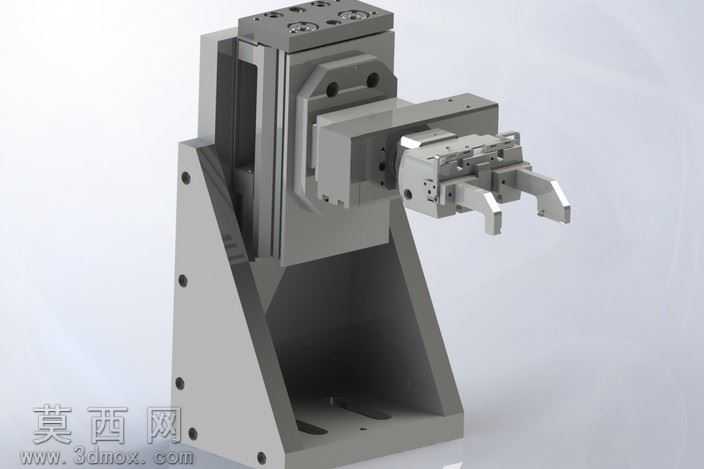

立式气动平移夹持机械手结构

本作品为立式安装的气动夹持执行机构三维模型，建模过程严格遵循机械设计的装配逻辑与公差规范，采用自底向上的建模思路完成全部零件构建与总装配合。首先完成L型立式安装基座的建模，基座采用带减重空腔的厚壁结构设计，底部预留标准化安装孔位，侧壁设置多组定位销孔与螺栓过孔，建模时对安装面的平面度、孔位的同轴度做了特征约束，还原实际机加工零件的工艺特征。基座上集成竖直方向的线性导轨滑台组件，滑台滑块与安装板通过螺栓紧固，建模时还原了导轨的滚道结构、滑块的密封端盖、润滑注油口等细节特征，滑台的行程限位块、缓冲垫也做了精细化建模，保证滑台运动行程的合理性。滑台安装板前端通过转接法兰连接旋转调节座，旋转座可绕水平轴线做角度微调，建模时设置了角度锁紧螺栓的配合特征，可实现夹持角度的灵活调整。旋转座前端安装平行气动夹爪，夹爪的缸体、活塞、平行传动机构、夹指安装座均做了结构还原，夹指采用带V型定位槽的快换式结构，可适配不同外形的待夹持工件，夹指表面做了防滑纹理的特征处理，提升夹持稳定性。渲染阶段采用哑光金属材质模拟铝合金阳极氧化的基座与结构件表面，导轨、夹爪运动部件采用抛光钢材材质，橡胶缓冲垫采用哑光黑色弹性体材质，场景采用均匀柔和的工业产品打光方案，突出各部件的装配层次与结构轮廓，无过度夸张的光影效果。整个机构的设计思路围绕工业自动化场景中的工件取放需求展开，立式安装结构可大幅节省设备安装空间，竖直滑台实现工件的升降位移，前端旋转座可适配不同角度的取料位，平行夹爪保证夹持力均匀稳定，各部件均采用工业标准件规格设计，具备实际生产改造的参考价值，可直接用于自动化上下料设备、工件移栽设备的执行端方案参考，所有配合面均做了干涉检查，确保虚拟装配状态下无运动干涉，符合实际机械装配的设计要求。
